AMX DGX-O-DXFP-4K60

Hình ảnh lớn hơn

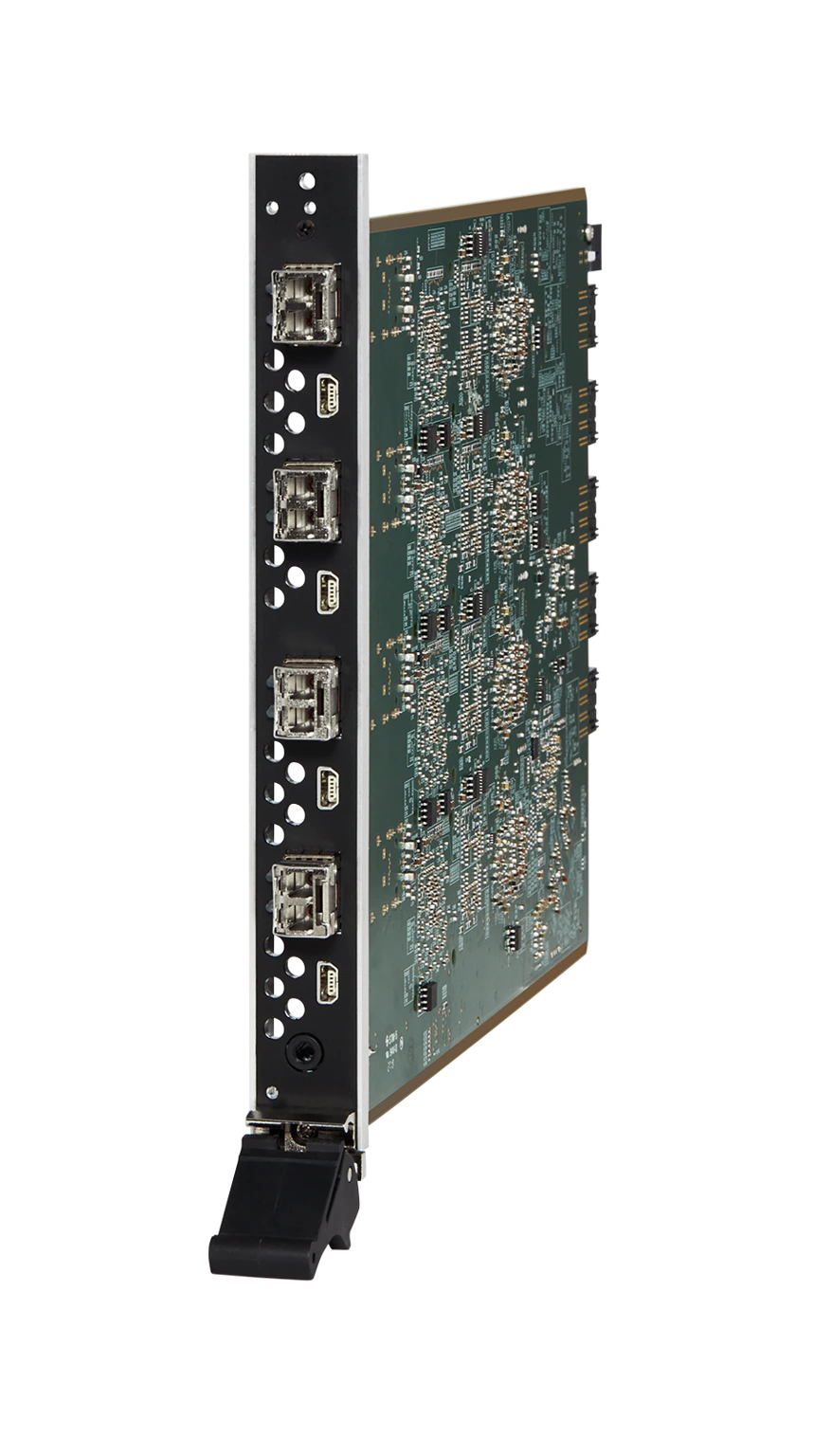

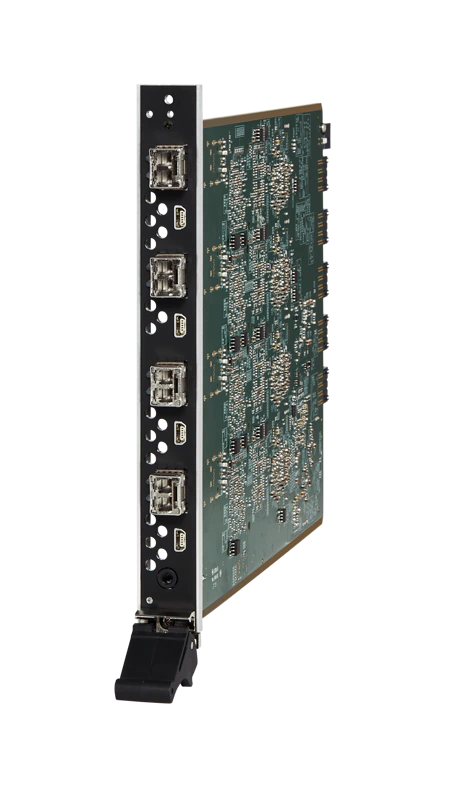

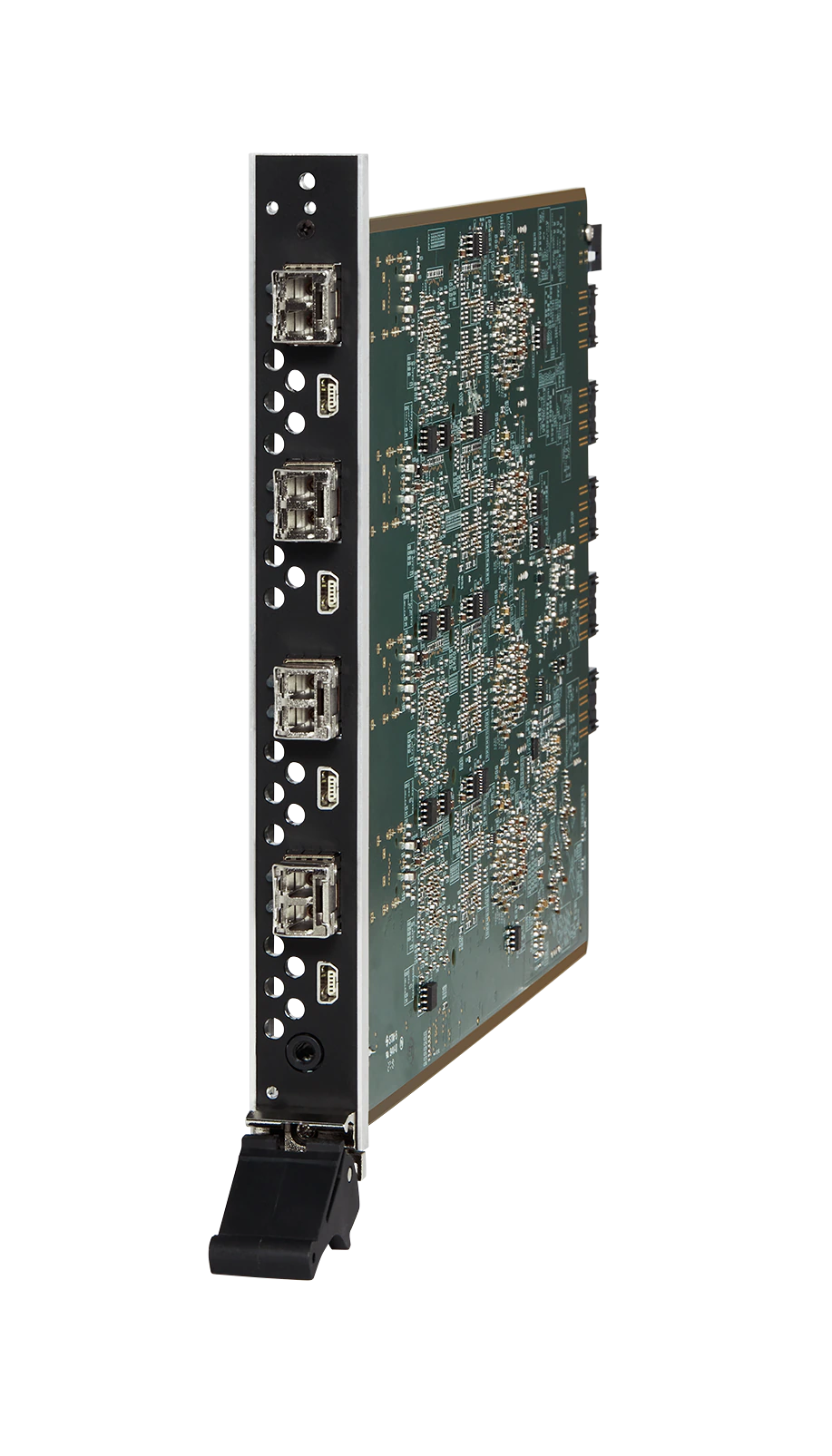

The Enova DGX DXLink 4K60 Fiber Output Board is HDMI 2.0 and HDCP 2.2 compliant. It supports 4K60 4:4:4 video and High Dynamic Range (HDR) for optimum image quality and pixel-for-pixel image reproduction without chroma subsampling. DXLink 4K60 Fiber allows end users to realize the full potential of their source and display devices by fully supporting 36-bit Deep Color for the richest, most realistic video.

This board has four outputs and transmits audio, video, control, USB 2.0, and Ethernet over duplex fiber up to 300 meters away to a DXLink 4K60 Fiber receiver. Each output includes a Multi-Mode Duplex (MMD) SFP, which can be replaced with a Single-Mode Duplex (SMD) SFP if needed. This board is compatible with Enova DGX 100-Series enclosures and DXLink 4K60 Fiber receivers.

Fiber uses light to distribute data rather than electric signals making it both the highest quality and most secure way to transport video as it is not susceptible to electronic noise or non-intrusive physical wiretapping.

Enova DGX 100-Series enclosures already deployed in the field can be easily upgraded to support superior video quality by adding or swapping in new Enova DGX DXLink 4K60 Fiber boards and endpoints. This underscores the AMX commitment to ensure a future-proof Enova DGX family that is designed to evolve with advances in technology.

Common Applications

PICTURE PERFECT
Enova DGX DXLink 4K60 Fiber Input and Output boards allow end users to realize the full potential of their source and display devices by fully supporting the latest HDMI 2.0 and HDCP 2.2 standards.
Hỗ trợ HDR và Deep Color
Các bảng mạch Enova DGX DXLink 4K60 Fiber Input và Output hỗ trợ HDR10 và Deep Color 36-bit để có video sống động và chân thực nhất.
EVER EVOLVING PLATFORM
Enova DGX enclosures already deployed in the field can be easily upgraded to support superior video quality by adding or swapping in new Enova DGX DXLink 4K60 Fiber cards and end-points. This underscores the AMX commitment to ensure a future-proof Enova DGX family that is designed to evolve with advances in technology.
BẢO MẬT QUAN TRỌNG THIẾT YẾU
Cáp sợi quang cung cấp phương tiện an toàn và đáng tin cậy nhất để truyền dữ liệu và hỗ trợ vận chuyển trên những khoảng cách cực xa.

PICTURE PERFECT
Enova DGX DXLink 4K60 Fiber Input and Output boards allow end users to realize the full potential of their source and display devices by fully supporting the latest HDMI 2.0 and HDCP 2.2 standards.

Hỗ trợ HDR và Deep Color
Các bảng mạch Enova DGX DXLink 4K60 Fiber Input và Output hỗ trợ HDR10 và Deep Color 36-bit để có video sống động và chân thực nhất.

EVER EVOLVING PLATFORM
Enova DGX enclosures already deployed in the field can be easily upgraded to support superior video quality by adding or swapping in new Enova DGX DXLink 4K60 Fiber cards and end-points. This underscores the AMX commitment to ensure a future-proof Enova DGX family that is designed to evolve with advances in technology.

BẢO MẬT QUAN TRỌNG THIẾT YẾU
Cáp sợi quang cung cấp phương tiện an toàn và đáng tin cậy nhất để truyền dữ liệu và hỗ trợ vận chuyển trên những khoảng cách cực xa.

Thêm Chi tiết

This output board is ideal for applications where the demands of high-resolution video clarity, long distance transmission, and maximum security need to be met without compromise, including campus-wide distribution of sources that are shared between classrooms, secure military applications, casinos, arenas, and museums.

configuration_tool

Enova DGX 100 Series Configuration Tool

Tải xuống

Manuals

	Kích thước	Đã tải lên
Support Guide – IO Board and Endpoint Compatibility cập nhật: Thg 6 2021	50 KB	Thg 6 2021
Support Guide – Enova DGX Board Replacement cập nhật: Thg 6 2021	800 KB	Thg 6 2021
Support Guide – DGX Fiber Cable Management cập nhật: Thg 6 2021	300 KB	Thg 6 2021

Comparison Charts

	Kích thước	Đã tải lên
Comparison Chart – DGX Video Boards cập nhật: Thg 6 2021	200 KB	Thg 6 2021

Certifications

	Kích thước	Đã tải lên
Certificate of Compliance cập nhật: Thg 6 2021	200 KB	Thg 6 2021
Enova DGX 100 Series CB Test Certificate 62368 cập nhật: Thg 6 2021	100 KB	Thg 6 2021
Enova DGX 100 Series CE Declaration of Conformity cập nhật: Thg 6 2021	300 KB	Thg 6 2021
Enova DGX 100 Series CB Test Certificate 60950 cập nhật: Thg 6 2021	200 KB	Thg 6 2021

Data Sheets

	Ngôn ngữ	Kích thước	Đã tải lên
Data Sheet – DGX-O-DXFP-4K60 cập nhật: Thg 11 2021		200 KB	Thg 11 2021

Configuration Tools

	Kích thước	Đã tải lên
Enova DGX 100 Series Configuration Tool cập nhật: Thg 3 2021		Thg 3 2021

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Tính năng

Video 4K60 4:4:4 Hoàn hảo - Lý tưởng cho những người dùng có thể tận dụng toàn bộ độ trung thực của màn hình của họ
Hỗ trợ High Dynamic Range (HDR) và Deep Color – Hỗ trợ HDR10 và deep color 36-bit trên mỗi pixel
HDMI 2.0 & HDCP 2.2 - Hỗ trợ các tiêu chuẩn video mới nhất để phát huy toàn bộ khả năng của giao diện HDMI
USB 2.0 - Dữ liệu USB 2.0 tốc độ cao từ các thiết bị như camera web và thiết bị lưu trữ được truyền mà không cần dây cáp riêng biệt.
Như mọi khi, chỉ Một Cáp– Giống như tất cả các giải pháp AMX DGX Fiber hiện tại, video, âm thanh và điều khiển được truyền qua một cáp duy nhất. Nhiều sản phẩm cạnh tranh yêu cầu hai hoặc nhiều hơn dây cáp làm tăng đáng kể chi phí.
Có thể Thay thế Nóng– Dễ dàng thêm hoặc thay thế các bảng I/O bất kỳ lúc nào sau khi triển khai - hệ thống tự động nhận ra cấu hình mới và kích hoạt các bảng.
SKU MMD Đơn lẻ – Tất cả các Mô-đun Fiber đều bao gồm một mô-đun SFP Multi-Mode Duplex (MMD). Khách hàng có thể thay thế các mô-đun này bằng mô-đun Single-Mode Duplex (SMD) của riêng họ nếu cần.

Thông số kỹ thuật

Connectors	(4) Duplex LC Fiber Ports, conforming to ANSI TIA/EIA 604-10 (FOCIS 10A), (4) Mini-USB AB Ports
Compatible Formats	HDMI Video, Audio, Ethernet, USB(HID), USB (2.0), Serial Control, and IR Control
Signal Type Support	DXLink Multimode Fiber, Duplex NOTE: DXLink 4K60 Fiber boards ship with Multimode Duplex Fiber SFP+ modules installed. These can be field replaced with compatible 10G Single-mode Duplex Fiber SFP+ modules in applications where single-mode fiber is required.
Maximum Resolution Support	480p up to 3840x2160 @ 60Hz 4:4:4 and 4:2:2, including: 3840x2160p@50/60 Hz, 4:2:0 4096x2160p@50/60 Hz, 4:2:0
Audio Format Support	Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, Dolby Digital, DTS-HD MA, DTS-HD High Resolution, DTS, 2 CH through 8 CH L-PCM - Dolby Digital and DTS support up to 48 kHz, 5.1 Channels - When a downstream DXFP-RX- 4K60 is in the signal path, audio formats other than 2CH LPCM and Dolby Digital 5.1 require the DXFP-RX-4K60 to have its scaler set to bypass.
AIE Board Support	Yes, supports insertion of 2 CH LPCM
Audio Switching Board Support	Supports break-away audio switching of 2 CH L-PCM for all channels Supports downmix from one input channel of Dolby Atmos, Dolby True-HD, Dolby Digital Plus, Dolby Digital, DTS-HD MA, DTS-HD High Resolution, DTS, or 2 to 8 channel L-PCM - Downmix supported on 4k video inputs with pixel clocks up to 297MHz (up to 3840x2160p @ 30Hz)
USB	USB HID and USB 2.0 are supported point-to-point to DXLink 4K60 HDMI Receivers. The DXLink Output board is automatically configured as either Host or Device depending on the mode selected on the attached DXLink 4K60 Receiver.
Compatible DXLink TX/RX	DXLink 4K60 Fiber Receivers (DXFP-RX-4K60)
FG Numbers	FG1061-634
JITC Status	Approved - 04/2023
