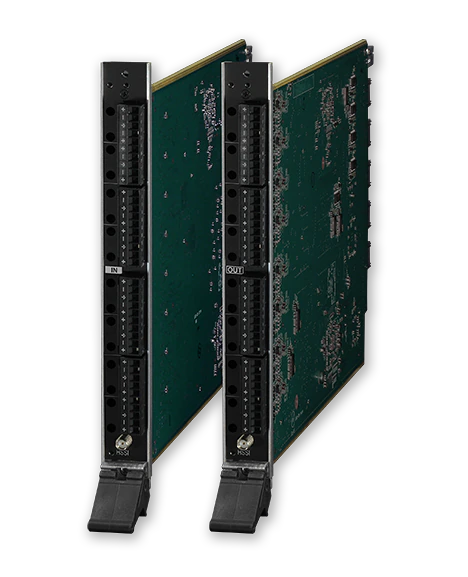

DGX800/1600-AS là một cặp bảng chuyển đổi âm thanh bao gồm cả bảng Input và Output cho Enova DGX 800 và 1600. Các bảng này cung cấp nhiều khả năng chuyển đổi âm thanh bao gồm Audio Breakaway và Downmixing. Chức năng DSP bao gồm một 10 Band Parametric EQ trên mỗi đầu ra cho phép điều chỉnh âm thanh cho từng môi trường cụ thể dựa trên âm học của nó. Giao diện Enova DGX Web Configuration giúp thiết lập các tính năng âm thanh này một cách đơn giản và dễ dàng với Enova DGX. Nó bao gồm một trình phát tạo tín hiệu thử nghiệm cho phép kiểm tra từng kết nối âm thanh mà không cần một nguồn âm thanh riêng biệt. Các Bảng Chuyển đổi Âm thanh chỉ được bán theo cặp và phải được sử dụng cùng nhau.
Hình ảnh lớn hơn
configuration_tool
Tải xuống
Tài liệu
| Kích thước | |
Data Sheet
cập nhật: Thg 4 2026
|
200 KB |
Manuals
| Kích thước | |
|
|
900 KB |
|
|
50 KB |
Certifications
| Kích thước | |
|
|
200 KB |
|
|
100 KB |
|
|
200 KB |
|
|
300 KB |
Configuration Tools
| Kích thước | |
|
|
Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.
Thông số kỹ thuật
| Audio Switching | 16x16 (DGX 800) or 24x24 (DGX 1600) Matrix Audio Switching. Each of the embedded or auxiliary analog audio outputs has independent volume, EQ and sync delay |
| Audio Inputs | 8 or 16 Embedded Digital Audio Inputs from Video Input Positions |
| Audio Outputs | 8 or 16 Embedded Digital Audio to Video Outputs |
| Audio Input Compression | Independent compression per input; attack: 1 to 2000 ms; release: 10 to 5000 ms; compression ratio: 1 to 20; threshold: -60 to 0 dB |
| Audio Input Gain Compensation | -24 dB to +24 dB, 1 dB steps |
| Audio Output Compression | 10-band parametric EQ with variable center frequency, filter type and Q per band; center frequency: 20 Hz to 20 kHz; EQ gain: -12 to +12 dB; Q: 0.1 to 20; filter types: bell, bass shelving, treble shelving, low pass, high pass, band pass, band stop |
| Audio Output Sync Delay | 0 to 200 ms |
| Balance Control | 20 steps each left and right |
| Audio Control per Output | Independent EQ, volume and balance control per output |
| Downmix Input | Downmix input fed from selectable embedded audio input from any Enova DGX Input Board. Downmixed audio switchable to all embedded/auxiliary Dante encoded audio outputs |
| FG Numbers | FG1061-716 |
| JITC Status | Approved - 04/2023 |
Hỗ trợ Tư vấn viênNOTE: The most current and complete specifications for this product are found in the data sheet. Specifications are subject to change.
DGX800-1600-ASB
Bộ Kit Bảng Chuyển Mạch Âm Thanh Cho Enova DGX 800/1600
