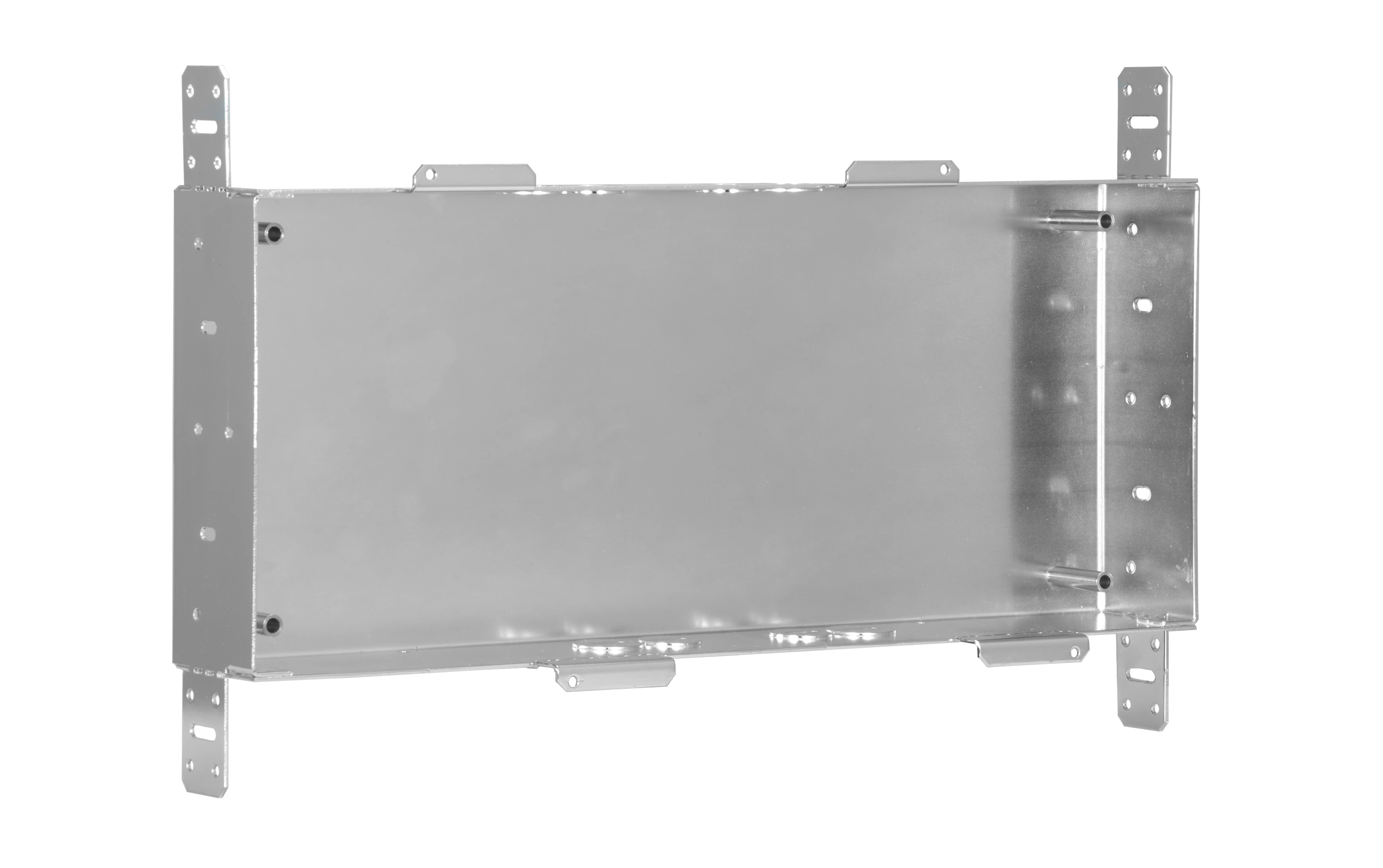

AMX CB-MXP19/20

Hình ảnh lớn hơn

Rough-In Box là một phụ kiện tùy chọn cho các Bảng điều khiển cảm ứng gắn tường 19" hoặc 20" của Modero X Series. Nó cho phép bảng điều khiển được gắn trực tiếp vào các thanh chống/tường tiền/tường trước và bao gồm một hộp tường và các ốc vít lắp ráp.

Tải xuống

CAD Drawings

	Kích thước	Đã tải lên
Pictorial Drawing - CB-MXP19/20 Rough-In Box for the 19" or 20" Wall Mount Modero X Series Touch Panels (PDF) cập nhật: Thg 7 2018	300 KB	Thg 7 2018
Pictorial Drawing - CB-MXP19/20 Rough-In Box for the 19" or 20" Wall Mount Modero X Series Touch Panels (DXF 1 of 2) cập nhật: Thg 7 2018	800 KB	Thg 7 2018
Pictorial Drawing - CB-MXP19/20 Rough-In Box for the 19" or 20" Wall Mount Modero X Series Touch Panels (DXF 2 of 2) cập nhật: Thg 7 2018	700 KB	Thg 7 2018

BIM Objects

	Kích thước	Đã tải lên
CB-MXP19/20 - BIM Object cập nhật: Thg 8 2019		Thg 8 2019

Quick Start Guides

	Kích thước	Đã tải lên
Quick Start Guide - CB-MXP19/20 Rough-In Box and Cover Plate for Modero X Series 19" and 20" Panels cập nhật: Thg 7 2018	400 KB	Thg 7 2018

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Thông số kỹ thuật

DIMENSIONS FOR ROUGH-IN BOX (HWD)	8 7/8" x 14 3/8" x 2 1/4" (22.3 cm x 36.6 cm x 5.7 cm)
DIMENSIONS FOR ROUGH-IN BOX COVER PLATE (HWD)	5 7/8" x 4 1/4" x 5/8" (14.5 cm x 36.2 cm x 1.5 cm)
Included Accessories	Cover Plate for Rough-in Box Back Box to Rough-In Box Mounting Screws (4) (80-5967-03) Cover Plate to Rough-In Box Mounting Screws (4) (80-5967-03)
Certification	cTUVus, UL
FG Numbers	FG039-15
