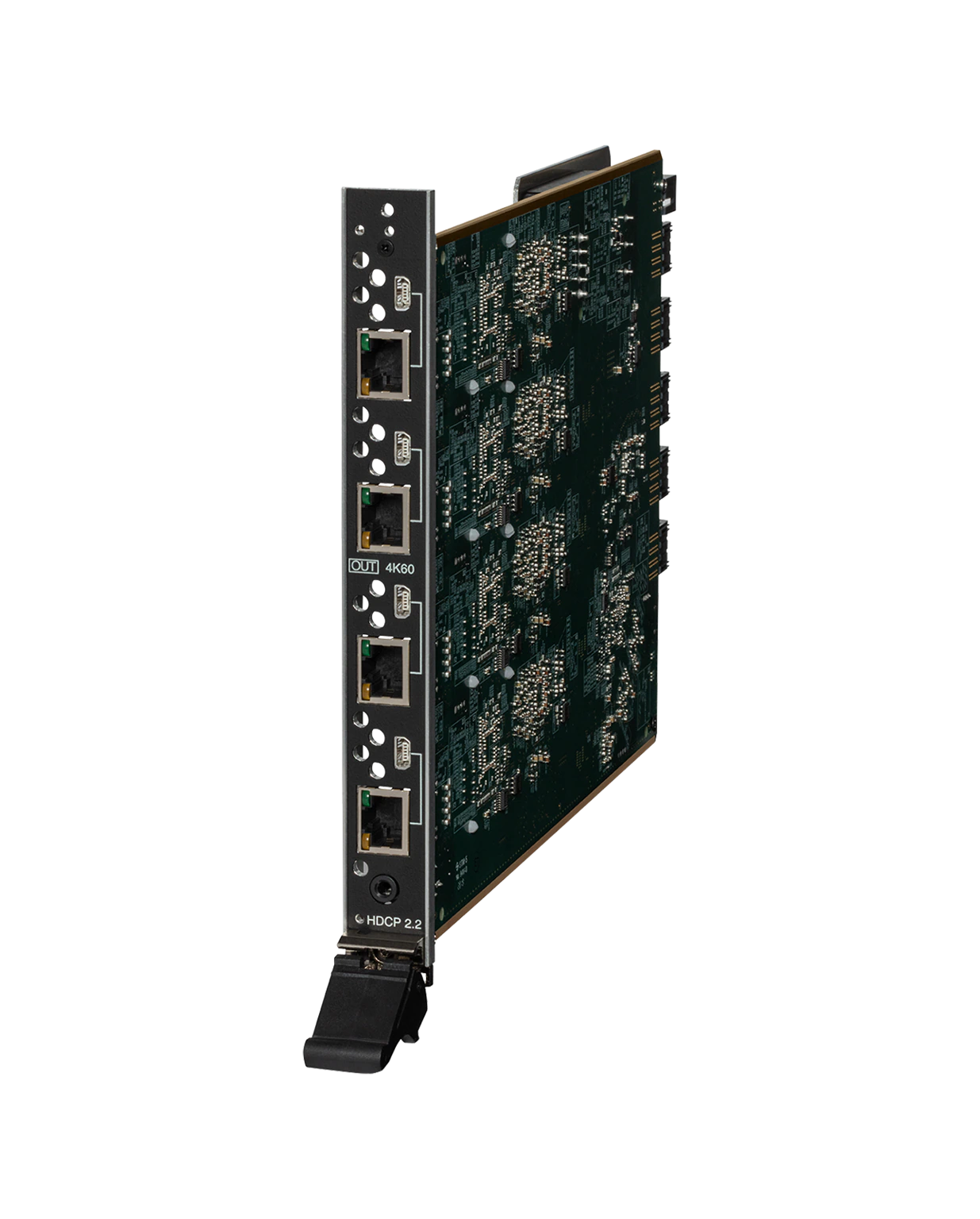

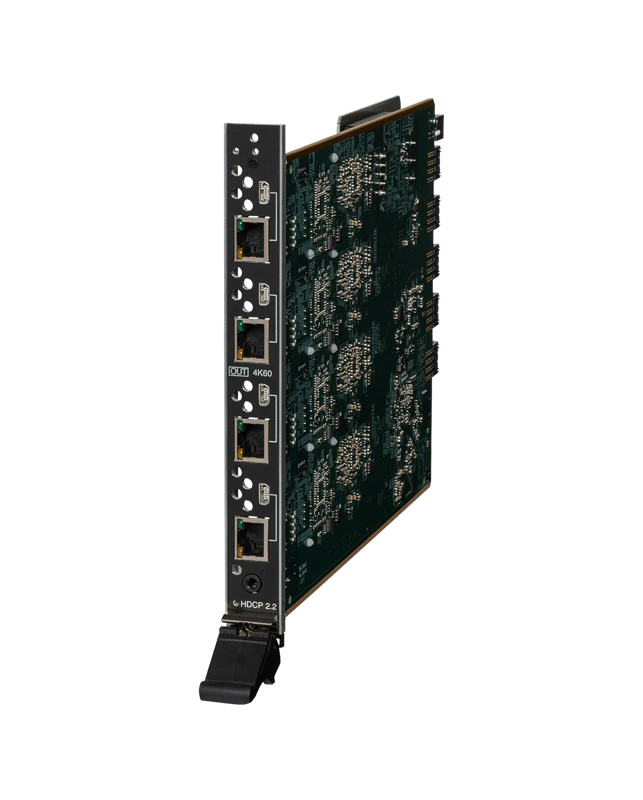

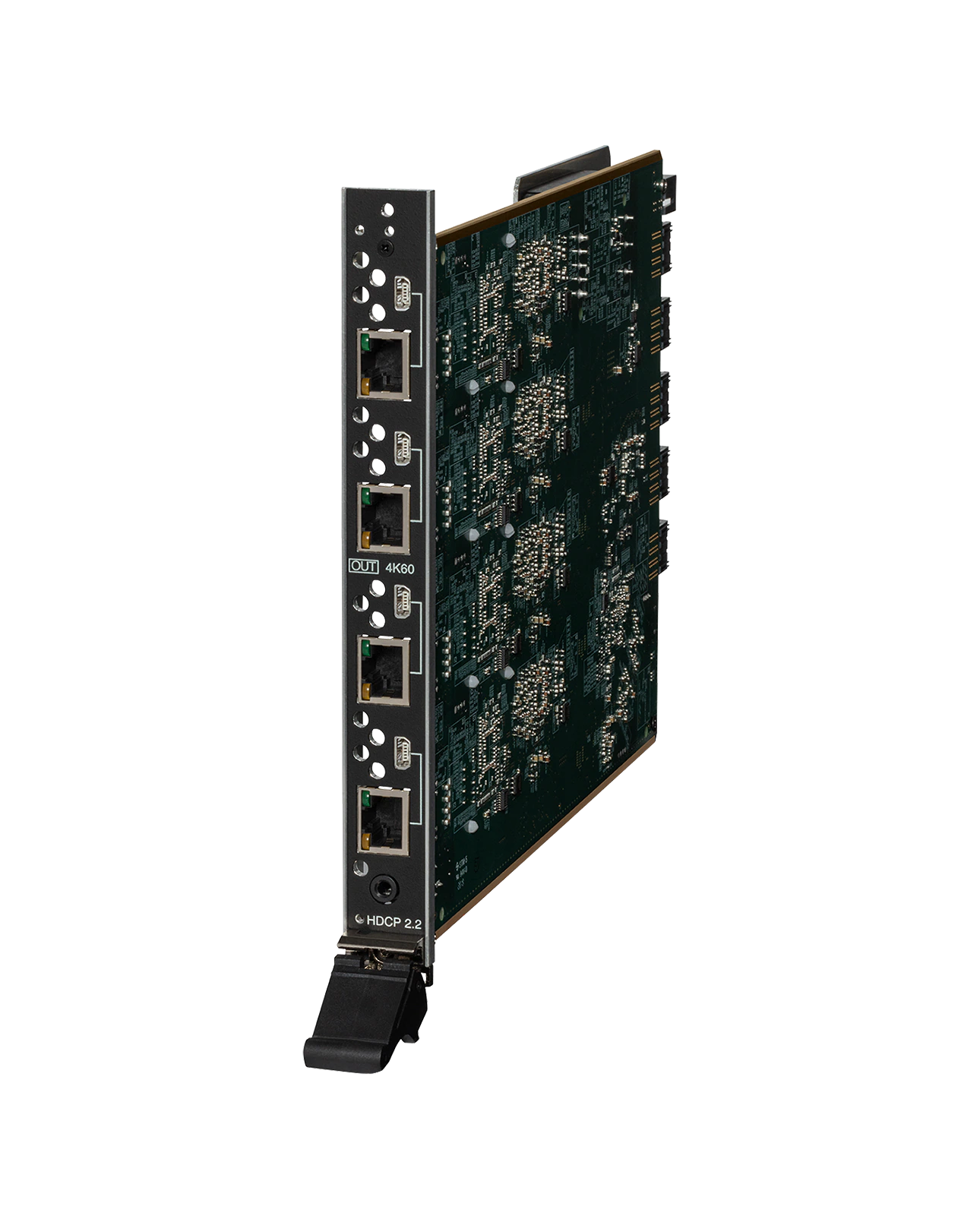

AMX DGX-O-DXL-4K60

Hình ảnh lớn hơn

Bảng Đầu Ra AMX Enova DGX DXLink 4K60 hỗ trợ các tính năng HDMI 2.0 và tuân thủ HDCP 2.2 với hỗ trợ video 4K60 4:4:4 đầy đủ và High Dynamic Range (HDR) để có chất lượng hình ảnh tối ưu và tái tạo hình ảnh pixel-for-pixel mà không cần nén chroma. Nó có bốn kết nối trên mỗi bảng được thiết kế để truyền âm thanh và video đến Bộ Nhận DXLink Twisted Pair đồng thời truyền điều khiển hai chiều, tín hiệu USB 2.0 và Ethernet qua một cáp twisted pair Cat6, Cat6A hoặc Cat7. Bảng Đầu Ra AMX DGX-O-DXL-4K60 tương thích với các tủ Enova DGX 800, Enova DGX 1600, Enova DGX 3200 và Enova DGX 6400. DXLink Power có sẵn từ Bảng Đầu Ra DXLink để cấp nguồn cho Bộ Nhận DXLink Twisted Pair.

HÌNH ẢNH HOÀN HẢO
Các bảng Input và Output Enova DGX DXLink 4K60 cho phép người dùng cuối phát huy toàn bộ tiềm năng của các thiết bị nguồn và hiển thị của họ bằng cách hỗ trợ đầy đủ các tiêu chuẩn HDMI 2.0 và HDCP 2.2 mới nhất.
Hỗ trợ HDR và Deep Color
Các bảng Enova DGX DXLink 4K60 Input và Output hỗ trợ HDR10 và Deep Color 36-bit để có hình ảnh video chân thực và phong phú nhất.
NỀN TẢNG KHÔNG NGỪNG PHÁT TRIỂN
Các tủ đóng Enova DGX đã triển khai tại hiện trường có thể dễ dàng nâng cấp để hỗ trợ chất lượng video vượt trội bằng cách thêm hoặc thay thế các card Enova DGX DXLink 4K60 Twisted Pair và end-point mới. Điều này đảm bảo dòng sản phẩm Enova DGX được thiết kế để phát triển cùng với công nghệ.
TƯƠNG THÍCH HDBaseT
Các bảng Twisted Pair 4K60 này tuân thủ tiêu chuẩn HDBaseT, giúp chúng tương thích với các nguồn/màn hình HDBaseT của bên thứ ba. Khi không cần các tính năng bổ sung do các bộ phát và bộ nhận DXLink cung cấp, có thể tận dụng kết nối trực tiếp đến các thiết bị HDBaseT để giảm chi phí hệ thống.

HÌNH ẢNH HOÀN HẢO
Các bảng Input và Output Enova DGX DXLink 4K60 cho phép người dùng cuối phát huy toàn bộ tiềm năng của các thiết bị nguồn và hiển thị của họ bằng cách hỗ trợ đầy đủ các tiêu chuẩn HDMI 2.0 và HDCP 2.2 mới nhất.

Hỗ trợ HDR và Deep Color
Các bảng Enova DGX DXLink 4K60 Input và Output hỗ trợ HDR10 và Deep Color 36-bit để có hình ảnh video chân thực và phong phú nhất.

NỀN TẢNG KHÔNG NGỪNG PHÁT TRIỂN
Các tủ đóng Enova DGX đã triển khai tại hiện trường có thể dễ dàng nâng cấp để hỗ trợ chất lượng video vượt trội bằng cách thêm hoặc thay thế các card Enova DGX DXLink 4K60 Twisted Pair và end-point mới. Điều này đảm bảo dòng sản phẩm Enova DGX được thiết kế để phát triển cùng với công nghệ.

TƯƠNG THÍCH HDBaseT
Các bảng Twisted Pair 4K60 này tuân thủ tiêu chuẩn HDBaseT, giúp chúng tương thích với các nguồn/màn hình HDBaseT của bên thứ ba. Khi không cần các tính năng bổ sung do các bộ phát và bộ nhận DXLink cung cấp, có thể tận dụng kết nối trực tiếp đến các thiết bị HDBaseT để giảm chi phí hệ thống.

Thêm Chi tiết

Bảng mở rộng Enova DGX DXLink 4K60 Twisted Pair Output lý tưởng để mở rộng video 4K60 4:4:4 trong bất kỳ tình huống nào yêu cầu chất lượng video cao nhất:

Các trường đại học và đại học truyền tải âm thanh và video trong hoặc giữa các lớp học để học tập cộng tác hoặc phân tán.
Các công ty phân phối âm thanh và video trong các không gian họp hoặc trên toàn bộ cơ sở cho các hoạt động truyền thông doanh nghiệp.
Các cơ sở chăm sóc sức khỏe phân phối video độ phân giải cao trong các phòng đào tạo, phòng mô phỏng hoặc phòng thí nghiệm.
Các cơ quan chính phủ có các trung tâm hoạt động với nhiều nhà phân tích kiểm tra và phân tích video từ nhiều nguồn khác nhau để đánh giá mối đe dọa, an ninh và giám sát hoạt động.

configuration_tool

Enova DGX 100 Series Configuration Tool

Tải xuống

Manuals

	Phiên bản	Kích thước	Đã tải lên
Support Guide - Enova DGX Board Replacement phiên bản P, cập nhật: Thg 3 2021	P	900 KB	Thg 3 2021
Support Guide – IO Board and Endpoint Compatibility cập nhật: Thg 2 2021		50 KB	Thg 2 2021

Product Guides

	Kích thước	Đã tải lên
DXLink Compatibility Tool cập nhật: Thg 4 2021		Thg 4 2021

Certifications

	Kích thước	Đã tải lên
Enova DGX 100 Series CB Test Certificate 60950 cập nhật: Thg 2 2021	200 KB	Thg 2 2021
Enova DGX 100 Series CB Test Certificate 62368 cập nhật: Thg 2 2021	100 KB	Thg 2 2021
Enova DGX 100 Series CE Declaration of Conformity cập nhật: Thg 2 2021	300 KB	Thg 2 2021

Comparison Charts

	Kích thước	Đã tải lên
Comparison Chart - DGX Video Boards cập nhật: Thg 12 2020	200 KB	Thg 12 2020

Data Sheets

	Kích thước	Đã tải lên
DGX-O-DXL-4K60 - Data Sheet cập nhật: Thg 11 2021	200 KB	Thg 11 2021

Whitepapers

	Kích thước	Đã tải lên
Cabling for Success with DXLink cập nhật: Thg 10 2020	2 MB	Thg 10 2020

Configuration Tools

	Kích thước	Đã tải lên
Enova DGX 100 Series Configuration Tool cập nhật: Thg 3 2021		Thg 3 2021

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Tính năng

Video 4K60 4:4:4 Hoàn hảo - Lý tưởng cho những người dùng có thể hưởng lợi từ việc xử lý toàn bộ độ trung thực của màn hình của họ
Hỗ trợ High Dynamic Range (HDR) và Deep Color – Hỗ trợ HDR10 và màu sâu 36-bit trên mỗi pixel
HDMI 2.0 & HDCP 2.2 - Hỗ trợ các tiêu chuẩn video mới nhất để phát huy toàn bộ khả năng của các giao diện HDMI
USB 2.0 - Dữ liệu USB 2.0 tốc độ cao từ các thiết bị như camera web và thiết bị lưu trữ được truyền mà không cần các cáp riêng biệt.
Như mọi khi, chỉ Một Cáp – Giống như tất cả các giải pháp DXLink hiện tại, video, âm thanh và điều khiển được cung cấp qua một cáp cặp xoắn. Nhiều sản phẩm cạnh tranh yêu cầu hai lần chạy cáp, điều này làm tăng chi phí đáng kể. 4K60 4:4:4 có thể được truyền tới 100m khi sử dụng cáp Cat6a được che chắn hoặc tốt hơn.
Cáp Cặp Xoắn – Tiết kiệm thời gian và công sức trong quá trình cài đặt bằng cách sử dụng cáp cặp xoắn hiệu quả về chi phí.
Hot Swappable – Dễ dàng thêm hoặc thay thế các bảng I/O bất kỳ lúc nào sau khi triển khai - hệ thống tự động nhận ra cấu hình mới và kích hoạt các bảng.
Tương thích HDBaseT - Tuân thủ tiêu chuẩn HDBaseT, làm cho chúng tương thích với các nguồn và màn hình HDBaseT của bên thứ ba.

Thông số kỹ thuật

Connectors	(4) RJ-45 Ports, (4) Micro-USB AB Ports
Compatible Formats	HDMI Video, Audio, Ethernet, USB2.0, Power, Serial Control, and IR Control
Signal Type Support	DXLink Twisted Pair
USB2.0	USB2.0 supported point-to-point to DXLink 4K60 HDMI Receivers
Resolution Support	480p up to 3840x2160 @ 60Hz 4:4:4 and 4:2:2, including: 3840x2160p@50/60 Hz, 4:2:0 4096x2160p@50/60 Hz, 4:2:0
Audio Format Support	Dolby TrueHD, Dolby Digital, DTS-HD Master Audio, DTS, 2 CH through 8 CH L-PCM (Dolby Digital and DTS support up to 48 kHz, 5.1 channels)
AIE Board Support	Yes, insertion of 2 CH LPCM
Audio Switching Board Support	Supports break-away audio switching of 2 CH L-PCM for all channels Supports downmix from one input channel of Dolby True-HD, Dolby Digital, DTS-HD, DTS, or 2 to 8 channel L-PCM- Downmix supported on 4k video inputs with pixel clocks up to 297MHz (up to 3840x2160p @ 30Hz)
Compatible DXLink TX/RX	4K60 HDMI DXLink Twisted Pair Receivers
FG Numbers	FG1061-582
JITC Status	Approved - 04/2023
