DR-8SW16

导轨式8路16A开关模块

DR-8SW16A
较大的图像

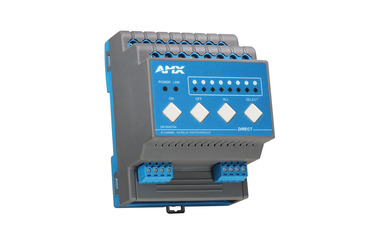

DR-8SW16A采用导轨式安装,含8路智能继电器,每路回路可独立控制3520W灯具的开关,带应急按键,设有LED指示灯,实时指示各个回路开关状态,可设置为互锁控制4组窗帘开合。

下载

  Version Language Size Uploaded
file type icon 规格书 – 中文
zh updated: 3月 2024
  zh  1.3 MB 3月 2024
file type icon 规格书 – 英文
en updated: 3月 2024
  en  1.2 MB 3月 2024

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 标准导轨式安装,占4个P位;
  • 采用泰科双触点继电器,提供8路16A继电器开关;
  • 每路回路可独立控制3520W设备开关;
  • 支持设置各回路的开机初始值;
  • 具备多回路顺序延时启动功能,避免同时启动造成对电网的冲击;
  • 设置两组互锁模式,可控制4组窗帘;
  • 设置三组互锁模式,可控制两台中央空调的低、中与高速档位;
  • 执行场景命令后立即向监控中心返回各回路的实际开关状态;
  • 具有本机及远程编程与测试功能;
  • 自带应急开关按键,方便调试;
  • 自带回路状态指示灯,开关状态一目了然;
  • 支持在线刷新程序;
  • 采用DR-Link总线通信。

性能

电源

DC 24V 90mA
受控回路 8路继电器开关或4组窗帘
瞬间抗浪涌电流 AC 250V 170A
每个通道的电流 16A
继电器机械耐久性 10,000,000次
继电器电耐久性 100,000次
控制接口 2 × DR-Link总线
最大功耗 8W
静功率消耗 0.5W
外观尺寸(长×宽×高) 72 mm × 98 mm × 68 mm
重量 315 g/pcs
