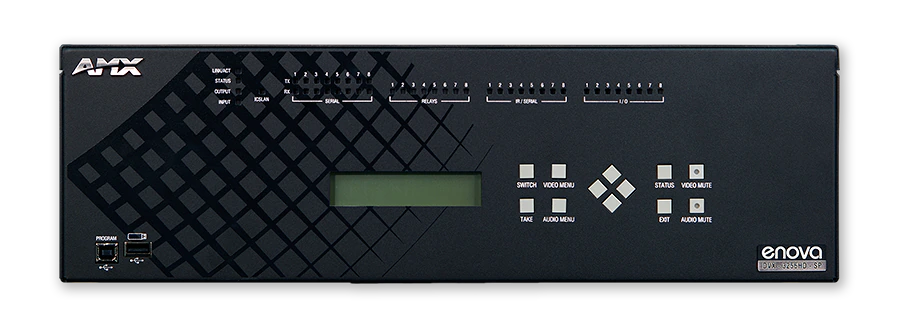

DVX-3256HD
Số lượng có hạn

Bộ chuyển mạch trình chiếu All-In-One 10x4 với Điều khiển NX (Đa định dạng, HDMI, 4 Đầu vào DXLink™)

Hình ảnh lớn hơn

Bộ chuyển mạch trình bày Enova® DVX-3256HD 10x4 All-In-One là một thiết bị âm thanh, video và điều khiển thống nhất thay thế nhu cầu sử dụng nhiều thành phần riêng lẻ và loại bỏ những thách thức về tích hợp và độ tin cậy đi kèm với chúng. Bộ chuyển mạch trình bày compact 3U tích hợp nhiều chức năng khác nhau, chẳng hạn như bộ tỷ lệ, bộ chuyển đổi tín hiệu từ tương tự sang kỹ thuật số, bộ phát trên cặp dây xoắn và bộ khuếch đại có xử lý âm thanh chuyên nghiệp tích hợp vào một khung gầm duy nhất. Với các tính năng độc quyền của AMX, DVX-3256HD là giải pháp đơn giản để lắp đặt, linh hoạt, hoàn hảo cho các phòng hội nghị, phòng học và hội trường lớn và phức tạp, cũng như các ứng dụng hai phòng trong đó nhiều phòng có thể chia sẻ một DVX duy nhất.

DVX-3256HD bao gồm công nghệ Bộ điều khiển tích hợp NetLinx thế hệ tiếp theo, NX-Series. Bộ điều khiển mới này cung cấp một nền tảng có khả năng mở rộng cho tương lai bằng cách kết hợp hiệu suất cao, khả năng tương thích ngược và các tính năng bảo mật mạng mở rộng.

DVX-3256HD bao gồm một danh sách dài các tính năng để đảm bảo chất lượng âm thanh và video tối ưu từ hầu như bất kỳ nguồn nào. Bộ DSP âm thanh chuyên nghiệp hiện đại cung cấp âm thanh chất lượng cao trên toàn bộ phòng. Các đầu vào video đa định dạng của DVX-3256HD hỗ trợ các tín hiệu tương tự và kỹ thuật số bao gồm HDMI với các nguồn HDCP - tất cả trong cùng một đầu nối. Công nghệ SmartScale® tích hợp xuất video được tỷ lệ hoàn hảo cho từng màn hình được kết nối, loại bỏ những thách thức tích hợp có thể xảy ra khi các nguồn và màn hình có độ phân giải tối ưu khác nhau - làm cho DVX-3256HD dễ dàng chỉ định, dễ dàng lắp đặt và dễ dàng sử dụng.

Kiến trúc all-in-one của Enova DVX cũng mang lại Chi phí sở hữu toàn bộ thấp nhất trong ngành, nhờ vào sự dễ dàng hỗ trợ, bảo trì và cấu hình, cũng như giảm chi phí phần cứng và cáp.

Thêm Chi tiết

  • DVX-3256HD với 4 đầu vào DXLink, rất phù hợp cho các ứng dụng hai phòng, nơi nhiều không gian hợp tác chia sẻ một DVX để điều khiển.
  • DVX-3256HD lý tưởng cho việc đơn giản hóa đáng kể điều khiển và phân phối AV trong các phòng họp, phòng ban, lớp học, giảng đường và hội trường kích thước trung bình đến lớn.
  • Với các đầu vào DXLink được bao gồm, DVX-3256HD hoàn hảo cho các phòng mà giá AV không ở gần các thiết bị nguồn và màn hình của bạn.
  • DVX-3256HD linh hoạt hoàn hảo cho bất kỳ không gian hợp tác phức tạp nào với sự kết hợp các nguồn tương tự và kỹ thuật số, nhiều màn hình hoặc các phòng yêu cầu hỗ trợ hội nghị truyền hình.
  • DVX-3256HD hoàn hảo cho bất kỳ phòng hoặc cơ sở nào có giới hạn không gian, đặc biệt là những nơi thiếu không gian trong giá thiết bị.

Tải xuống

Tài liệu
  Kích thước Đã tải lên
file type icon Data Sheet
cập nhật: Thg 4 2026
400 KB Thg 4 2026
file type icon Comparison Chart
cập nhật: Thg 4 2026
2 MB Thg 4 2026
Manuals
  Kích thước Đã tải lên
3 MB Thg 10 2020
CAD Drawings
  Kích thước Đã tải lên
2 MB Thg 4 2018
1000 KB Thg 4 2018
2 MB Thg 4 2018
3 MB Thg 4 2018
2 MB Thg 4 2018
3 MB Thg 4 2018
3 MB Thg 4 2018
2 MB Thg 4 2018
1 MB Thg 4 2018
2 MB Thg 4 2018
Firmware
  Phiên bản Kích thước Đã tải lên
download icon for DVX-325x/225x Switcher Firmware DVX-325x/225x Switcher Firmware
phiên bản 1.7.81, phát hành: Thg 7 2018
1.7.81   2 MB Thg 7 2018
download icon for NX Series (X200) DVX Controller Firmware (HTML5 Web Configuration) NX Series (X200) DVX Controller Firmware (HTML5 Web Configuration)
phiên bản 1.6.193, phát hành: Thg 7 2021
1.6.193
download icon for NX Series (X200) NX/DVX/DGX Device Firmware NX Series (X200) NX/DVX/DGX Device Firmware
phiên bản 1.1.50, phát hành: Thg 4 2024
1.1.50   50 KB Thg 4 2024
Certifications
  Kích thước Đã tải lên
100 KB Thg 4 2018
60 KB Thg 4 2018
80 KB Thg 4 2018
A&E (Architectural & Engineering) Specifications
  Kích thước Đã tải lên
90 KB Thg 6 2018
Information documents
  Kích thước Đã tải lên
file type icon Benefits And Applications of Websockets
cập nhật: Thg 10 2020
200 KB Thg 10 2020
Product Guides
  Kích thước Đã tải lên
file type icon DXLink Compatibility Tool
cập nhật: Thg 4 2021
Thg 4 2021
Programming Guides
  Phiên bản Kích thước Đã tải lên
file type icon Zoom Room Controls - JSON Configuration Example
phiên bản 0.1.1, cập nhật: Thg 10 2021
0.1.1  600 KB Thg 10 2021
  3 MB Thg 10 2020
Quick Start Guides
  Kích thước Đã tải lên
300 KB Thg 10 2020
Safety Sheets
  Kích thước Đã tải lên
90 KB Thg 10 2020
Quick Reference Guides
  Phiên bản Kích thước Đã tải lên
file type icon Language Reference Guide - NetLinx Programming Language
phiên bản B, cập nhật: Thg 10 2024
3 MB Thg 10 2024

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Tính năng

  • Thiết bị All-In-One – Bộ điều khiển, ma trận chuyển mạch, bộ tỷ lệ, bộ chuyển đổi analog sang digital, bộ khuếch đại, cộng với phân phối cặp xoắn và DSP âm thanh cấp chuyên nghiệp—tất cả trong khung 3U tiết kiệm không gian
  • Tính đơn giản & Độ tin cậy – Loại bỏ nhu cầu về nhiều thành phần và thiết bị riêng lẻ, đảm bảo độ tin cậy cao và tiết kiệm chi phí cấu hình và lập trình
  • Chi phí sở hữu tổng thể thấp – Với nền tảng nhất quán trên nhiều kích thước khác nhau, dễ dàng chuẩn hóa DVX và giảm chi phí phần cứng, đào tạo, hỗ trợ, khắc phục sự cố và phụ tùng thay thế
  • Bảo mật Mạng vô địch – Với Dual NIC để cách ly thiết bị AMX hoặc AV của bên thứ ba khỏi mạng chính, IPv6 và 802.1X có dây để truy cập mạng được bảo vệ, cũng như hỗ trợ nhóm đăng nhập LDAP do người dùng xác định, Enova DVX cung cấp bảo mật vững chắc
  • Chất lượng Hình ảnh Video Tối ưu mọi Lúc – Công nghệ SmartScale độc quyền tự động tỷ lệ hình ảnh theo độ phân giải và thông số video tốt nhất cho mỗi màn hình—ngay cả đối với những màn hình hiển thị thông tin khác nhau—mà không cần thiết lập thủ công, loại bỏ nhu cầu về những bộ tỷ lệ bên ngoài đắt tiền
  • Âm thanh rõ ràng như tinh thể – Bao gồm bộ xử lý tín hiệu số tích hợp với các khả năng nâng cao như EQ parametric 10 dải độc lập, điều chỉnh độ lợi đầu vào độc lập và nén biến thiên, cho phép tinh chỉnh chính xác để phù hợp với các thuộc tính nguồn và phòng độc đáo
  • Tách âm thanh – Âm thanh stereo từ bất kỳ đầu vào analog nào hoặc giải mã từ bất kỳ đầu vào HDMI nào có thể tách khỏi video liên quan, được xử lý qua DSP và chuyển mạch độc lập sang bất kỳ đầu ra âm thanh analog, HDMI hoặc S/PDIF nào
  • Chuyển mạch Ma trận Âm thanh – Bốn đường xử lý và chuyển mạch âm thanh độc lập cung cấp bốn cấu hình âm lượng, EQ, ducking và trộn hợp duy nhất để điều chỉnh âm thanh phòng hoàn hảo cũng như tích hợp với các hệ thống hội nghị âm thanh/video, hệ thống vòng cảm ứng, loa tăng cường tiếng nói và thiết bị ghi âm
  • Xử lý Microphone Nâng cao – EQ parametric 3 dải độc lập, nén, gating, auto-ducking và giới hạn trên mỗi đầu vào microphone đảm bảo giao tiếp rõ ràng như tinh thể
  • Chuyển mạch Ma trận – Định tuyến tự do bất kỳ đầu vào nào tới bất kỳ hoặc tất cả đầu ra mà không bị chặn - bộ chuyển mạch video 10x4 và bộ chuyển mạch âm thanh 14x4 với tách âm thanh
  • AV và Điều khiển Qua Cặp xoắn – Gửi và nhận âm thanh, video, điều khiển hai chiều và Ethernet lên tới 100m trên một cáp cặp xoắn tiêu chuẩn
  • Chuyển mạch HDMI/HDCP với Tính đơn giản của Analog – Phân phối end-to-end HDMI/HDCP mà không bị gián đoạn hoặc ràng buộc chính bằng Công nghệ InstaGate Pro®
  • Cổng Đa định dạng – Được xây dựng cho tín hiệu analog - RGBHV, Component, S-Video và Composite, cũng như tín hiệu HDMI/HDCP và DVI kỹ thuật số - tất cả trên cùng một đầu nối
  • Chẩn đoán Nâng cao Trên Cổng Serial & IR – Cung cấp phản hồi lỗi thời gian thực khi các cổng Serial và IR bị ngắt kết nối hoặc kết nối không đúng cách
  • Hỗ trợ 3D – Chuyển qua các định dạng video mới nhất bao gồm 3D và Deep Color
  • Đầu ra Cặp xoắn DXLink™ – Gửi âm thanh, video, điều khiển hai chiều và Ethernet tới các Bộ nhận HDMI DXLink cách xa tới 100m qua một cáp cặp xoắn
  • Đầu vào Cặp xoắn DXLink – Nhận âm thanh và video từ các Bộ phát Đa định dạng DXLink và Bộ chuyển mạch Kỹ thuật số Solecis và cung cấp điều khiển hai chiều và Ethernet. Ngoài ra, DVX cung cấp điện cho các Bộ phát Đa định dạng DXLink. Để biết thêm chi tiết và thông tin cáp hữu ích, hãy tham khảo sổ tay trắng có tiêu đề Cabling for Success with DXLink hoặc liên hệ với đại diện AMX của bạn
  • Tiết kiệm Năng lượng – Bao gồm các tính năng giảm drastically mức sử dụng năng lượng. Sử dụng Máy tính Tiết kiệm Năng lượng DVX tương tác để ước tính tiết kiệm cho cấu hình cụ thể của bạn
  • Cấu hình Web HTML5 – Loại bỏ nhu cầu về phần mềm cấu hình độc quyền

Thông số kỹ thuật

Video Inputs (2) Multi-Format DVI-I, (4) HDMI, (4) DXLink; (supported capabilities for DXLink vary by connected device). See Data Sheet for details.
Video Outputs (4) HDMI; supports HDMI/HDCP. (2) DXLink; mirrors associated HDMI outputs; supports digital video, audio, Ethernet and bi-directional control
Video Resolution Support Supports resolutions up to 1920 x 1200 @ 60 Hz. See Operations Reference Guide for details for each signal type.
Audio Inputs (2) female 1/8" stereo mini-phono jacks, (4) 3.5 mm 5-position captive-wire terminals, (2) 3.5 mm 3-pin captive-wire MIC connectors, (4) HDMI connections, (4) DXLink connections. See Data Sheet for details.
Audio Outputs - SP (1) Amplified audio output; 4-position captive wire connector, (3) Line level audio outputs, (1) S/PDIF output, (4) HDMI outputs, (2) DXLink outputs. See Data Sheet for details.
Audio Outputs - T (1) Amplified audio outpu, (3) Line level audio outputs (1) S/PDIF output, (4) HDMI connections, (2) DXLink outputs. See Data Sheet for details.
AxLink Port (2) 4-position 3.5mm Screw Terminal, provides data and power to external AxLink control devices
RS-232/422/485 Ports (2) 10-position 3.5mm Screw Terminal, NetLinx Ports 1 and 5, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
RS-232 Port (6) 5-position 3.5mm Screw Terminal, NetLinx Ports 2-4 and 6-8, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
IR/Serial (8) 2-position 3.5mm Screw Terminal, 8 IR Transmit / 1-way Serial ports, NetLinx Ports 11-18, Support high-frequency carriers up to 1.142 MHz, 8 IR/Serial data signals can be generated simultaneously
I/O Channels (2) 6-position 3.5mm Screw Terminal, 8-channel binary I/O port for contact closure with each input being capable of voltage sensing, NetLinx Port 22, Channels 1-8
Relays (8) Two 8-position 3.5 mm Screw Terminal, (8) single-pole, single-throw relays, NetLinx Port 21, Channels 1-8, Each relay can switch up to 24 VDC or 28 VAC @ 1 A, Each relay is independently controlled
Dimensions (HWD) 5 3/16" x 17" x 14" (13.2 cm x 43.2 cm x 35.6 cm)
FG Numbers FG1906-22 (2x25W, 8-Ohm)
FG1906-24 (75W, 70/100V) (Discontinued)
