DVX-3256HD

 配备 NX 控制功能(多格式、HDMI、4 DXLink™ 输入)的 10x4 一体式演示切换器

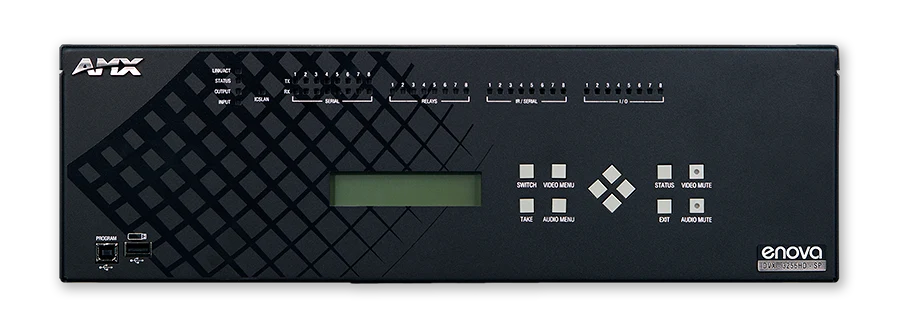

较大的图像

Enova® DVX-3256HD 10x4 一体式演示矩阵是一款一体式音频、视频和控制设备,无需安装大量单个部件,并解决由此产生的集成和可靠性问题。紧凑型 3U 演示切换器融合了缩放器、模拟-数字信号转换器、双绞线发射器和放大器等各种不同功能,将专业级音频处理内置到一个机箱内。DVX-3256HD 具备 AMX 各项独创功能,是一款安装简便的灵活型解决方案,非常适合大型复合会议室、教室和礼堂以及多个房间可共享一台 DVX 的应用情形。

DVX-3256HD 包含 NX 系列下一代 NetLinx 集成控制器技术;该款新型控制器通过融合高性能、向后兼容性和广泛的网络安全功能为将来的应用提供一个可扩展平台。

DVX-3256HD 借助多种多样的功能确保任何来源音频和视频的最佳品质。最新型专业级音频 DSP 为整个应用空间输送高品质音频。DVX-3256HD 的多格式视频输入支持模拟和数字信号(包括 HDCP 源 HDMI),全部依靠一个相同的连接器。内置 SmartScale® 技术输出完美适应所连接显示器的视频,消除视频源和显示器支持不同最佳分辨率时的集成问题,使 DVX-3256HD 便于规定、安装和使用。

Enova DVX 一体化架构便于支持、维护与配置,还可降低硬件和布线成本,从而实现业内最低总拥有成本。

更多详情

  • 配备 4 路 DXLink 输出的 DVX-3256HD 非常适合多个协作空间共享一个 DVX 实现控制的双房间应用情形。
  • DVX-3256HD 可大幅简化中型和大型会议室、董事会议室、教室、演讲厅和礼堂的音视控制和分配。
  • DXLink 输入使得 DVX-3256HD 完美适用于音视机箱距离源设备和显示器较远的房间
  • 功能灵活的 DVX-3256HD 非常适合采用模拟和数字混合播放源并配备多台显示器的任何复合协作空间或需要视频会议支持的房间。
  • DVX-3256HD 完美适用于空间狭小的任何房间或设施,特别是设备机架中缺乏足够空间的房间或设施。

下载

  Version Language Size Uploaded
Data Sheet
updated: 11月22日
    386.4 KB 11月22日
Comparison Chart
updated: 11月22日
    1.6 MB 11月22日
Manuals
    2.9 MB 10月22日
CAD Drawings
    3.5 MB 4月03日
    2.1 MB 4月03日
    1.6 MB 4月03日
    1014.8 KB 4月03日
    1.7 MB 4月03日
    1.1 MB 4月03日
    1.7 MB 4月03日
    3.1 MB 4月03日
    3.3 MB 4月03日
    1.8 MB 4月03日
Firmware
NX Series (X200) NX/DVX/DGX Device Firmware
version 1.1.48, updated: 6月28日
1.1.48     52.0 KB 6月28日
DVX-325x/225x Switcher Firmware
version 1.7.81, updated: 7月12日
1.7.81     1.7 MB 7月12日
NX Series (X200) NX/MCP/DVX/DGX Master Firmware
version 1.6.179, updated: 10月01日
1.6.179     156.0 MB 10月01日
Certifications
    116.2 KB 4月25日
    58.4 KB 4月25日
    79.0 KB 4月25日
A&E (Architectural & Engineering) Specifications
    94.0 KB 6月27日
Quick Start Guides
    314.9 KB 10月22日
Safety Sheets
    90.6 KB 10月22日
Programming Guides
    3.2 MB 10月22日
Quick Reference Guides
    1.9 MB 3月26日
Information Documents
    222.6 KB 10月22日

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 一体化设备 – 控制器、矩阵切换器、缩放器、模拟数字转换器、放大器和双绞线分配与专业级音频 DSP 全部汇集到一个紧凑型 3U 机箱内
  • 简单可靠 – 无需使用大量单个部件和设备,确保较高可靠性以及配置和编程成本的节约
  • 总拥有成本较低 – 适应各种规模的稳定平台便于 DVX 标准化,同时还可降低硬件、培训、支持、故障排查和准备成本
  • 无与伦比的网络安全 – Enova DVX 利用双网卡将 AMX 或第三方音视设备与主网络、IPv6 和有线 802.1X 隔离用于保护网络接入和用户自定义 LDAP 登录组支持,从而提供坚如磐石的安全保障
  • 始终确保视频图像最高质量 – 独创的 SmartScale 技术为显示器将视频自动缩放至最佳分辨率和视频参数水平(即使显示不同信息),无需手动设置,无需购置昂贵的外部缩放器
  • 音频极致清晰 – 包含一个具备独立 10 波段参数均衡器、独立输入增益调节和可变压缩等先进功能的集成数字信号处理器,确保精度调节适合独特的音频源和房间特性
  • 音频分离 – 来自任何模拟输入或从任何 HDMI 输入通过去嵌入获得的立体声音频可与其关联视频相分离,通过 DSP 进行处理,并独立转换为任何模拟、HDMI 或 S/PDIF 音频输出
  • 音频矩阵切换 – 四个独立转换和处理的音频路径提供四种独一无二的音量、均衡器、掩蔽和混音配置,以实现房间音频的完美调节以及与音频/视频会议、感应圈系统、语音强化音箱和录音设备的融合
  • 增强麦克风处理 – 独立 3 波段参数均衡器、压缩、选通、自动闪避和各麦克风输入限制确保极致清晰的通信
  • 矩阵切换 – 将任何输入自由顺畅地引至任何输出 - 10x4 视频切换器和 14x4 音频切换器,具备音频分离功能
  • 通过双绞线实现的音视和控制 – 利用一条标准双绞线电缆发送和接收音频、视频、双向控制和以太网信号,最大发送和接收距离为 100m
  • 方便模拟的 HDMI/HDCP 切换 - 利用 InstaGate Pro® 技术实现无间断或键约束端对端 HDMI/HDCP 馈送
  • 多格式端口 - 用于模拟信号(RGBHV、分量、S-视频和合成)以及数字 HDMI/HDCP 和 DVI 信号 - 全部汇集在一个相同的连接器上
  • 强化串行和红外端口诊断 - 串行和红外端口断开或接线不当时提供实时错误反馈
  • 支持 3D – 可采用最新视频格式,包括 3D 和“深色”
  • DXLink™ 双绞线输出 - 利用一条双绞线电缆发送音频、视频、双向控制和以太网信号至 DXLink HDMI 接收器,最大发送距离为 100m
  • DXLink 双绞线输入 - 从 DXLink 多格式发射器和 Solecis 数字切换器接收音频和视频,并输送双向控制和以太网信号。此外,DVX 还为 DXLink 多格式发射器供电。详细信息及实用布线信息请参阅“DXLink 成功布线”白皮书或联系您的 AMX 代表
  • 节能 - 包含可显著减少能源消耗的功能。使用交互式 DVX 节能计算器估算您特定配置的节能量

性能

视频输入 (2) 多格式 DVI-I,(4) HDMI,(4) DXLink;(针对 DXLink 的支持功能因连接的设备而异)。详情请参阅数据表。
视频输出 (4) HDMI;支持 HDMI/HDCP。(2) DXLink;镜像相关的 HDMI 输出;支持数字视频,音频,以太网和双向控制
视频分辨率支持 支持高达 1920 x 1200 @ 60 Hz 的分辨率。有关每个信号类型的详细信息,请参阅操作参考指南。
输入端口 (4) 母 1/8" 立体声迷你唱机插孔,(4) 3.5 mm 5 位自锁线端子,(2) 3.5 mm 3 针自锁线麦克风连接器,(4) HDMI 连接,(4) DXLink 连接。详情请参阅数据表。
音频输出 - SP (1) 放大的音频输出;4 位自锁线连接器,(3) 线路电平音频输出,(1) S/PDIF 输出,(4) HDMI 输出,(2) DXLink 输出。详情请参阅数据表。
音频输出 - T (1) 放大的音频输出,(3) 线路电平音频输出,(1) S/PDIF 输出,(4) HDMI 连接,(2) DXLink 输出。详情请参阅数据表。
AxLink 端口 (2) 4 位 3.5mm 螺丝接线端,为外部 AxLink 控制设备提供数据和电源
RS-232/422/485 端口 (2) 10 位 3.5mm 螺丝接线端,NetLinx 端口 1 和 5,XON/XOFF(发送开启/关闭),CTS/RTS(清除发送/准备发送),300 - 115200 波特
RS-232 端口 (6) 5 位 3.5mm 螺丝接线端,NetLinx 端口 2-4 和 6-8,XON/XOFF(发送开启/关闭),CTS/RTS(清除发送/准备发送),300 - 115200 波特
IR/串行 (8) 2 位 3.5mm 螺丝接线端,8 个红外发送/单向串行端口,NetLinx 端口 11-18,支持达到 1.142 MHz 的高频载波,可同时生成 8 个红外/串行数据信号
I/O 通道 (2) 6 位 3.5mm 螺丝接线端,用于触点闭合的 8 通道二进制 I/O 端口,每个输入端可以进行电压检测,NetLinx 端口 22,通道 1-8
继电器 (8) 两个 8 位 3.5 mm 螺丝接线端,(8) 单刀单掷继电器,NetLinx 端口 21,通道 1-8,每个继电器可以切换到 24 VDC 或 28 VAC @ 1A 且均为独立控制
尺寸(高宽厚) 5 3/16" x 17" x 14" (13.2 cm x 43.2 cm x 35.6 cm)
FG Numbers

FG1906-22 (2x25W, 8-Ohm)

FG1906-24 (75W, 70/100V)

  • CC-DVI-5BNCM

    DVI 转 5 BNC 公线

  • CC-HD15M-RCA3M

    HD-15 公转 3 RCA 公接口电

  • CC-DVIM-VGAF

    DVI 转 HD-15 内螺纹转接头

  • CC-3.5ST5-RCA2F

    5 针 3.5 毫米 Phoenix 转 2 RCA 母线

  • DX-RX

    DXLink™ HDMI 接收器模块

  • DX-TX

    DXLink™ 多格式发射器模块

  • DX-TX-DWP

     DXLink™ 多格式装饰风格壁板发射器 (US)

  • DX-TX-WP

     DXLink™ 多格式壁板发射器

  • EXB-IRS4

     ICSLan IR/S 接口,4 IR/S 和 4 输入

  • EXB-COM2

     ICSLan 串联接口,2 个端口

  • EXB-REL8

    ICSLan 继电器接口,8 通道

  • EXB-IO8

     ICSLan 输入/输出接口,8 通道

  • EXB-MP1

     ICSLan 多端口,1 COM,1 IR/S,2 I/O,1 IR RX

  • CBL-HDMI-FL2

    HDMI 4K60 MyTurn™ 就绪扁平电缆

  • CBL-DP-FL2

    DisplayPort 4K60 MyTurn™ 就绪扁平电缆

  • CBL-ETH-FL2

    Cat6 以太网电缆

  • CBL-RGB+A-FL2

    RGB 和立体声 MyTurn™ 就绪扁平电缆
