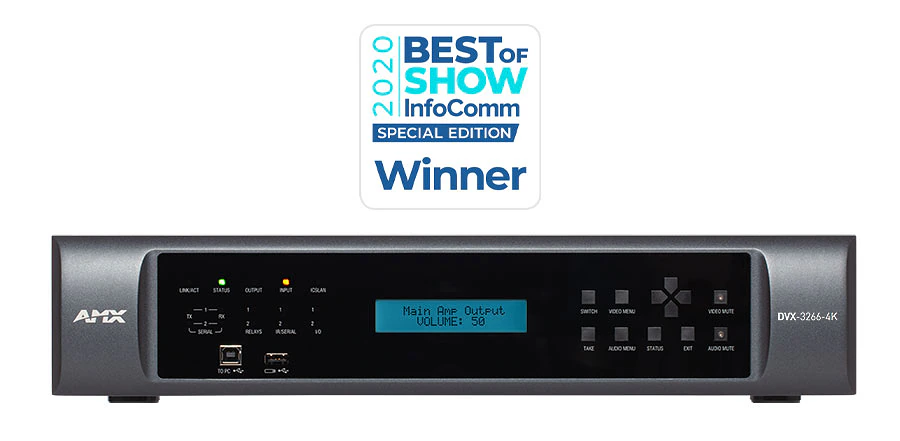

DVX-3266-4K

8x4+2 4K60 4:4:4 一体式演示切换器(4路HDMI输入,4路DXLink-4K60输入)

较大的图像

Enova® DVX-3266 8x4+2 4K60 4:4:4一体式演示切换器是一款集音频、视频和控制为一体的设备,取代了使用多台单一功能设备组成系统的方式,避免了集成复杂和系统可靠性所带来挑战。

这款紧凑型 2U 演示切换器具有出色的视频质量,并支持4K60 4:4:4视频、HDMI 2.0、HDCP 2.2和HDR。

DVX采用HARMAN传奇的音频技术。内置120W Crown DriveCore功放、BSS音频处理技术和最新的dbx反馈抑制共同确保用户能够享受高品质的音频体验。

DVX-3266-4K是一款安装简便的灵活型解决方案,可大幅简化大中型会议室、董事会议室和教室的音视控制和馈送。其功能包括支持HTML 5,自动绑定DXLink端点到NX系列集成控制器的独立ICSLan网络,以及支持DXLink输入和输出的电源。Dante音频输入和输出是模拟音频输入和输出的补充,使DVX适用于多种应用环境。DVX的DXLink输入和输出与其他AMX设备(例如Enova DGX)以及标准HDBaseT设备兼容,从而将DVX以简洁的方式集成至整个企业范围的设计当中。

集成的NX处理器及其安全操作系统为用户提供了安全保障,其中包括ICSLan的独立网络、支持802.1X、LDAP集成、系统日志支持以及使用FIPS 140-2验证进行加密的IP通信支持。

Enova DVX 的一体式架构简化了后期技术支持、维护与配置工作,更降低了硬件和布线成本。

  • PICTURE PERFECT

    With support for 4K60 4:4:4, HDMI 2.0, HDCP 2.2, and HDR, Enova DVX 4K60 switchers allow end users to realize the full potential of their source and display devices.

  • LEGENDARY HARMAN AUDIO

    A 120W Crown DriveCore amplifier, audio processing by BSS, and the latest dbx feedback suppression work together to ensure that users enjoy the highest quality audio experience.

  • SIMPLE TO CONFIGURE

    AMX’s mobile-friendly HTML5 web-based configuration tool, built–in end-point power for all DXLink transmitters and receivers, internal ICSLan network, and auto-configured transmitters and receivers make Enova DVX 4K60 switchers the simplest to configure switchers on the market.

  • FLEXIBLITY FOR EVERY SPACE

    Dante and AES67 support allow DVX 4K60 switchers the ability to support a huge range of audio configurations and the class-leading power of the Crown DriveCore amplifier can fill large meeting spaces with exceptional sound. DVX has the flexibility to excel on its own or when integrated into an enterprise-wide solution.

  • MISSION CRITICAL SECURITY

    Enova DVX mission critical security features include dual network support to isolate AMX or third-party equipment, 802.1X, LDAP support, Syslog support, and FIPS 140-2 validated cryptographic libraries.

PICTURE PERFECT

With support for 4K60 4:4:4, HDMI 2.0, HDCP 2.2, and HDR, Enova DVX 4K60 switchers allow end users to realize the full potential of their source and display devices.

LEGENDARY HARMAN AUDIO

A 120W Crown DriveCore amplifier, audio processing by BSS, and the latest dbx feedback suppression work together to ensure that users enjoy the highest quality audio experience.

SIMPLE TO CONFIGURE

AMX’s mobile-friendly HTML5 web-based configuration tool, built–in end-point power for all DXLink transmitters and receivers, internal ICSLan network, and auto-configured transmitters and receivers make Enova DVX 4K60 switchers the simplest to configure switchers on the market.

FLEXIBLITY FOR EVERY SPACE

Dante and AES67 support allow DVX 4K60 switchers the ability to support a huge range of audio configurations and the class-leading power of the Crown DriveCore amplifier can fill large meeting spaces with exceptional sound. DVX has the flexibility to excel on its own or when integrated into an enterprise-wide solution.

MISSION CRITICAL SECURITY

Enova DVX mission critical security features include dual network support to isolate AMX or third-party equipment, 802.1X, LDAP support, Syslog support, and FIPS 140-2 validated cryptographic libraries.

更多详情

DVX-3266-4K可大幅简化大中型会议空间的音视控制和馈送:

  • 高校教室和会议室。
  • 企业会议室和董事会议室。
  • 在培训室中分发高分辨率视频的医疗环境。





Videos

下载

  Version Language Size Uploaded
Manuals
Instruction Manual - DVX-2265-4K & DVX-3266-4K
updated: 6月24日
    2.3 MB 6月24日
CAD Drawings
Pictorial Drawing (DWG) – DVX-3266-4K
updated: 6月24日
    1.8 MB 6月24日
Pictorial Drawing (DXF) – DVX-3266-4K
updated: 6月24日
    9.8 MB 6月24日
Pictorial Drawing (PDF) – DVX-3266-4K
updated: 6月24日
    278.9 KB 6月24日
Quick Start Guides
Quick Start Guide - DVX-3266-4K
updated: 6月24日
    145.4 KB 6月24日
Data Sheets
Data Sheet - DVX-3266-4K
updated: 6月24日
    205.6 KB 6月24日
Certifications
CE Declaration of Conformity - DVX-2265-4K & DVX-3266-4K
updated: 6月24日
    637.1 KB 6月24日
IECEE CB Test Certificate - DVX-2265-4K & DVX-3266-4K
updated: 6月24日
    148.6 KB 6月24日

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 支持 4K60 4:4:4 – 支持 HDMI 2.0 和 HDCP 2.2 – HDR – 倍线输出 – 通过 HDMI 和双绞线缆支持尽可能高的视频质量。
  • 高动态范围 (HDR) 和深色支持 – 支持 HDR10 和 36 位深色。
  • 简单配置和支持 – 具有设备状态反馈和故障排除功能的可移动 HTML5 Web 界面,人性化设计配置更简单减少了对专有配置软件的需求,并支持内部网络中设备节点自动配置功能。
  • Dante 音频 – IP 音频的 8 个输入通道和 8 个输出通道。
  • Crown DriveCore 功放 – 4/8 ohms立体声单通道 120W,70/100 Volt 单声道 120W。
  • USB 2.0 – 无需使用单独电缆,即可高速发送网络摄像头和存储设备中的 USB 2.0 数据。
  • DXLink™ 双绞线输入和输出 – 通过一条双绞线电缆接收或发送DXLink HDMI 收发器的音频、视频、双向控制信号、USB2.0数据及以太网信号,最远可达100米。
  • 一体式设备 – 控制器、矩阵切换器、倍线器、音频处理器、功放以及双绞线分配- 全部集成在一个紧凑型2U 机箱中。
  • 简单可靠 – 无需安装大量的单一功能设备,确保较高的可靠性并节省配置和编程成本。
  • 性价比高 – 适应各种规模的稳定平台便于 DVX 标准化,同时还可降低硬件、培训、支持、故障排除和准备成本。
  • 出色的网络安全 – Enova DVX 利用双网卡将 AMX 或第三方音视设备与主网络和 802.1X 隔离,用于保护网络接入和用户定义的 LDAP 登录组支持,从而提供坚如磐石的安全保障。
  • 始终确保高质量视频图像– 独有的 SmartScale 技术针对每个显示器将图像自动缩放至最佳分辨率和视频参数水平(即使显示不同信息),无需手动设置,无需购置昂贵的外部缩放器。
  • BSS 音频处理 – 包含一个具备独立 10 波段参数均衡器、独立输入增益调节和可变压缩等先进功能的集成数字信号处理器,确保精度调节适合音频源和房间特性。
  • dbx AFS2 – 高级反馈抑制。
  • 音频解嵌 – 来自 HDMI 或 DXLink 输入的嵌入音频可从视频中去嵌入,通过 DSP 进行处理,并转换为模拟、HDMI 或 DXLink 输出。
  • 音频矩阵切换 – 四个独立转换和处理的音频路径提供四种独一无二的音量、均衡器、掩蔽和混音配置,以实现房间音频的优化调节以及与音频/视频会议、感应圈系统、语音强化音箱和录音设备的融合。
  • 增强麦克风处理 – 独立 3 波段参数均衡器、压缩、门处理、自动掩蔽和各麦克风输入限制确保通信清晰。

性能

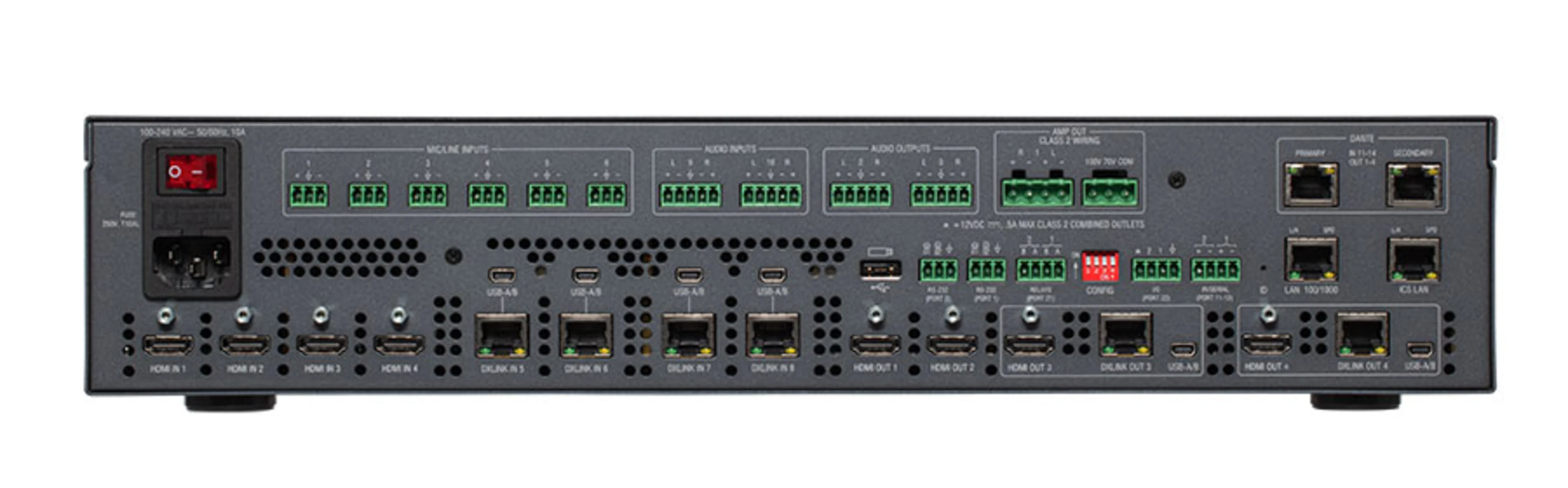

视频输入

(4)HDMI,(4)DXLink 4K60

视频输出

(4) HDMI;支持 HDMI/HDCP。(2)4K60 DXLink;镜像相关的 HDMI 输出;支持数字视频,音频,以太网和双向控制

视频分辨率支持

480p3840x2160 @ 60Hz 4:4:4和4:2:2,包括3840x2160p@50/60 Hz,4:2:0 4096x2160p@50/60 Hz,4:2:0

有关每个信号类型的详细信息,请参阅操作参考指南。

输入端口

(6)模拟麦克风/线路,(2)模拟立体声音频,(8)Dante通道。详情请参阅数据表。

输出端口

(1)功放(8 Ohm 和 70/100V),(2)模拟立体声音频,(8)Dante通道。详情请参阅数据表。

RS-232 端口

(2)3位 3.5mm 螺丝接线端

2个双向串行端口

300-115,200波特

IR/串行

2位3.5mm螺丝接线端,2个红外发送/单向串行端口,支持达到 1.142 MHz 的高频载波,可同时生成 2 个红外/串行数据信号。

I/O 通道

(1)4位3.5mm螺丝接线端,用于触点闭合的 2 通道二进制 I/O 端口,每个输入端可以进行电压检测。

连接器上包含+12V DC和GND

继电器

(2)4位3.5mm螺丝接线端,(2)单刀单掷继电器,每个继电器可以切换到24VDC 或 28VAC @ 1A且均为独立控制。

尺寸(高 x 宽 x 厚)

8.8 cm x 44 cm x 38 cm

FG Numbers

FG1906-0401

Recommended Accessories

  • DX-RX-4K60

    DXLink 4K60 HDMI 接收器模块

  • DX-TX-4K60

    DXLink 4K60 HDMI 发射器模块

  • DX-RX

    DXLink™ HDMI 接收器模块

  • DX-TX

    DXLink™ 多格式发射器模块

  • DX-TX-WP

     DXLink™ 多格式壁板发射器

  • CC-3.5ST5-RCA2F

    5 针 3.5 毫米 Phoenix 转 2 RCA 母线

  • EXB-COM2

     ICSLan 串联接口,2 个端口

  • EXB-IRS4

     ICSLan IR/S 接口,4 IR/S 和 4 输入

  • EXB-IO8

     ICSLan 输入/输出接口,8 通道

  • EXB-REL8

    ICSLan 继电器接口,8 通道

  • EXB-MP1

     ICSLan 多端口,1 COM,1 IR/S,2 I/O,1 IR RX
