DXLink HDMI Fiber Receiver được trang bị Công nghệ SmartScale® tích hợp để cung cấp HDMI với HDCP được điều chỉnh tỷ lệ hoàn hảo cho từng màn hình được kết nối một cách tự động, loại bỏ các thách thức tích hợp có thể xảy ra khi các nguồn và màn hình có độ phân giải tối ưu khác nhau. Nó chấp nhận âm thanh, video, điều khiển và Ethernet qua sợi quang đa mode từ khoảng cách lên tới 300 mét. Lắp đặt DXLink Fiber Receiver hồ sơ thấp phía sau màn hình hoặc phía trên máy chiếu gắn trên trần và điều khiển nó bằng cách sử dụng cổng RS-232 hoặc IR tích hợp. Ngoài ra, theo dõi cài đặt của màn hình được kết nối và gửi tín hiệu điều khiển IR đến Bộ chuyển mạch phương tiện kỹ thuật số Enova DGX với điều khiển NetLinx® tích hợp trở lại thiết bị nguồn.
Hình ảnh lớn hơn
Thêm Chi tiết
Giải pháp lý tưởng cho bất kỳ màn hình đích đến hoặc máy chiếu nào được tích hợp trong hệ thống Enova DGX yêu cầu khả năng truyền tải ở khoảng cách xa và bảo mật vốn có của cáp quang – hoặc cả hai; bao gồm phân phối trên toàn khuôn viên các nguồn được chia sẻ giữa các lớp học, ứng dụng quân sự an toàn, sòng bạc, đấu trường và bảo tàng. Kết nối trực tiếp màn hình LCD, plasma và máy chiếu bằng kết nối đầu ra HDMI đồng thời cung cấp âm thanh phòng thông qua đầu ra âm thanh stereo.
Tải xuống
Tài liệu
| Kích thước | |
Data Sheet
cập nhật: Thg 4 2026
|
400 KB |
Manuals
| Kích thước | |
|
|
50 KB |
|
|
200 KB |
|
|
4 MB |
CAD Drawings
| Kích thước | |
|
|
200 KB |
BIM Objects
| Kích thước | |
|
|
Firmware
| Kích thước | |
|
|
1 MB |
|
|
1 MB |
Quick Start Guides
| Kích thước | |
|
|
700 KB |
Certifications
| Kích thước | |
|
|
400 KB |
|
|
300 KB |
|
|
200 KB |
Whitepapers
| Kích thước | |
|
|
500 KB |
Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.
Tính năng
- Tuân thủ HDCP Qua Cáp Quang – Truyền video tuân thủ HDCP bao gồm HDMI lên tới 300 m
- Tốc độ Dữ liệu Hàng đầu Ngành – DXLink dẫn đầu với tốc độ truyền quang học 10 Gbps
- Công nghệ SmartScale® – Tự động phản ứng với thông tin EDID được khai báo của màn hình và điều chỉnh video đến độ phân giải và các thông số video tốt nhất cho màn hình đó mà không cần thiết lập thủ công; điều này ngăn chặn chất lượng video kém khi các nguồn bị buộc phải giảm độ phân giải để hỗ trợ màn hình kém nhất trong hệ thống
- An toàn và Cách ly – Cáp quang vốn dĩ cung cấp bảo mật bổ sung và cách ly điện, khiến nó trở thành phương pháp truyền được lựa chọn cho nhiều môi trường an toàn quan trọng
- Điều khiển NetLinx® Gốc Ở Mọi Nơi – Kiểm soát các thiết bị nguồn được kết nối bằng các cổng IR và RS-232 được tích hợp sẵn
- Mô-đun Cáp Quang Có thể Sửa chữa tại Hiện trường – Dễ dàng tháo rời và thay thế mô-đun SFP tại hiện trường
- Kết nối Ethernet – Cung cấp hỗ trợ Ethernet ICSLan tại Bộ thu – thêm kết nối Ethernet vào Bảng điều khiển cảm ứng, cắm WAP hoặc phát trực tuyến audio/video IP đến thiết bị nguồn hỗ trợ Ethernet
- Bộ thu IR – Gửi các lệnh IR trở lại Enova DGX để điều khiển thiết bị nguồn bằng điều khiển từ xa IR
Thông số kỹ thuật
| Dimensions (HWD) | 1" x 8 3/4" x 5 1/5" (2.54 x 22.12 cm x 13.08 cm) |
| DxLink Fiber | Fiber Connector: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A); Fiber Cable Length: 300m (984 ft) |
| USB (HID) | (1) USB Mini A/B Connector ("DEVICE") |
| Front Connectors | Advanced Configuration Interface: (1) USB Mini-B Connector ("PROGRAM") |

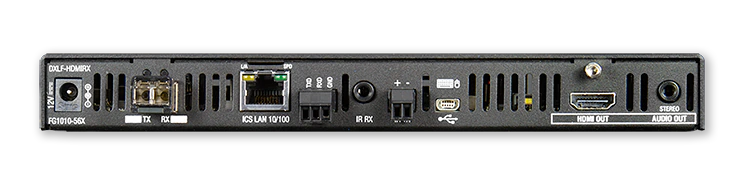

| Back Connectors | Local Power: 2.1 mm DC Power Jack; DXLink Fiber Input: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A); ICS LAN/Ethernet Port: (1) RJ-45 Connector |
| HDMI | Compatible Formats: HDMI, HDCP, DVI |
| HDMI Resolution Support | Progressive Resolution Support: All progressive resolutions between 480p and 1920 x 1200 @ 60 Hz via automatic SmartScale query of the display's preferred DID Detailed Timing Definition; Interlaced Resolution Support: 480i, 576i, 1080i |
| HDMI Audio Support | Audio Format Support: Dolby TrueHD, Dolby Digital, DTS-HD Master Audio, DTS, 2 CH through 8 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; Audio Resolution: 16 bit to 24 bit |
| HDCP | HDCP Support: Yes |
| Stereo Audio | Output Signal Types: Stereo Analog; Output Connectors: 3.5mm Mini-Stereo Jack |
| Power Supply | External, Included: Each HDMI RX ships with a desktop power supply with power cord, 2.5 A @ 12 V, Max 13.5 V |
| Compatible AMX Products | Enova DGX 800/1600/3200/6400 Digital Media Switchers with DGX-O-DXF-MMD, Enova DGX DXLink Mutimode Fiber Output Board, Duplex (FG1058-632) installed |
| FG Numbers | FG1010-562 |
recommended_accessories
-
AVB-VSTYLE-SURFACE-MNT
Giá Đỡ Gắn Bề Mặt Mô-đun Đơn Kiểu V -
AVB-VSTYLE-RMK
Khay lắp tủ Module kiểu V, Sâu 5 1/4" -
AVB-VSTYLE-POLE-MNT
Bộ Kit Lắp Đặt Cực Đơn Mô-đun Kiểu V -
CC-NIRC
Cáp Phát Tín Hiệu Hồng Ngoại NetLinx® -
CBL-HDMI-FL2
Cáp Phẳng MyTurn™ Ready HDMI 4K60
Hỗ trợ Tư vấn viênNOTE: The most current and complete specifications for this product are found in the data sheet. Specifications are subject to change.
