AMX DXF-RX-MMD

Gambar Lebih Besar

DXLink HDMI Fiber Receiver dilengkapi dengan SmartScale® Technology bawaan untuk menampilkan HDMI dengan HDCP yang diskalakan secara sempurna untuk setiap display yang terhubung secara otomatis, menghilangkan tantangan integrasi yang dapat terjadi ketika sumber dan display memiliki resolusi optimal yang berbeda. Ini menerima audio, video, kontrol, dan Ethernet melalui serat multimode dari jarak hingga 300 meter. Pasang DXLink Fiber Receiver profil rendah di belakang display atau di atas proyektor yang dipasang di langit-langit dan kontrol menggunakan port RS-232 atau IR bawaan. Plus pantau pengaturan display yang terhubung, dan kirim sinyal kontrol IR ke Enova DGX Digital Media Switcher dengan kontrol NetLinx® terintegrasi kembali ke perangkat sumber.

Keterangan Lebih Lanjut

Solusi ideal untuk layar tujuan atau proyektor apa pun yang dirancang ke dalam sistem terintegrasi Enova DGX yang memerlukan kemampuan jarak jauh dan keamanan bawaan fiber – atau keduanya; termasuk distribusi sumber di seluruh kampus yang dibagikan antar ruang kelas, aplikasi militer yang aman, kasino, arena, dan museum. Hubungkan LCD, plasma, dan proyektor secara langsung menggunakan koneksi output HDMI sambil mengirimkan audio ruangan melalui output audio stereo.

Unduhan

Dokumen

	Ukuran	Diunggah
Data Sheet diperbarui: Apr 2026	377 KB	Apr 2026

Manuals

	Ukuran	Diunggah
Support Guide – IO Board and Endpoint Compatibility diperbarui: Feb 2021	46,4 KB	Feb 2021
DXLink HID Keyboard and Mouse Supported Devices diperbarui: Jul 2018	156 KB	Jul 2018
Hardware Reference Manual - DXLink Fiber Transmitters/Receivers diperbarui: Jan 2021	3,9 MB	Jan 2021

CAD Drawings

	Ukuran	Diunggah
Pictorial Drawing - DXLink HDMI Fiber Receiver, Duplex (PDF) diperbarui: Okt 2020	204 KB	Okt 2020

BIM Objects

	Ukuran	Diunggah
DXF-RX-MMD - BIM Object diperbarui: Agu 2019		Agu 2019

Firmware

	Versi	Ukuran	Diunggah
DXLink Fiber Receiver Firmware versi 1.2.1, dirilis: Mar 2018	1.2.1	1,23 MB	Mar 2018
DXLink Fiber Receiver Firmware (100 Series Compatible) versi 1.4.19, dirilis: Agu 2021	1.4.19	1,4 MB	Agu 2021

Quick Start Guides

	Ukuran	Diunggah
Quick Start Guide - DXLink Fiber Transmitters and Receivers diperbarui: Mar 2018	665 KB	Mar 2018

Certifications

	Ukuran	Diunggah
Enova DXLink Fiber TX/RX UL Certificate of Compliance diperbarui: Apr 2018	445 KB	Apr 2018
Enova DXLink Fiber TX/RX CE Declaration of Conformity diperbarui: Apr 2018	261 KB	Apr 2018
Enova DXLink Fiber TX/RX IECEE CB Test Certificate diperbarui: Apr 2018	152 KB	Apr 2018

Whitepapers

	Ukuran	Diunggah
Using SDI with the Enova DGX & DVX diperbarui: Okt 2020	484 KB	Okt 2020

Jika ada tautan di atas yang menampilkan karakter aneh di browser Anda, klik kanan file tersebut untuk menyimpannya ke komputer Anda.

Fitur

Kepatuhan HDCP Melalui Fiber – Transmisikan video yang mematuhi HDCP termasuk HDMI hingga 300 m
Laju Data Terdepan di Industri – DXLink memimpin dengan kecepatan transport optik 10 Gbps
Teknologi SmartScale® – Secara otomatis merespons informasi EDID yang dideklarasikan oleh tampilan dan menskalakan video ke resolusi dan parameter video terbaik untuk tampilan tersebut tanpa pengaturan manual; ini mencegah kualitas video yang buruk ketika sumber dipaksa ke resolusi lebih rendah untuk mendukung tampilan yang paling tidak mampu dalam sistem
Aman dan Terisolasi – Fiber secara inheren menyediakan keamanan ekstra dan isolasi listrik menjadikannya metode transport pilihan untuk banyak lingkungan aman yang mission-critical
Kontrol NetLinx® Native di Mana Saja – Kontrol perangkat sumber yang terhubung menggunakan port IR dan RS-232 bawaan
Modul Fiber yang Dapat Diservis di Lapangan – Mudah mengeluarkan dan mengganti modul SFP di lapangan
Konektivitas Ethernet – Menyediakan dukungan Ethernet ICSLan di Receiver - tambahkan konektivitas Ethernet ke Touch Panel, hubungkan WAP atau streaming audio/video IP ke perangkat sumber yang mendukung Ethernet
Penerima IR – Kirim perintah IR kembali ke Enova DGX untuk mengontrol peralatan sumber menggunakan remote IR

Spesifikasi

Dimensions (HWD)	1" x 8 3/4" x 5 1/5" (2.54 x 22.12 cm x 13.08 cm)
DxLink Fiber	Fiber Connector: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A); Fiber Cable Length: 300m (984 ft)
USB (HID)	(1) USB Mini A/B Connector ("DEVICE")
Front Connectors	Advanced Configuration Interface: (1) USB Mini-B Connector ("PROGRAM")

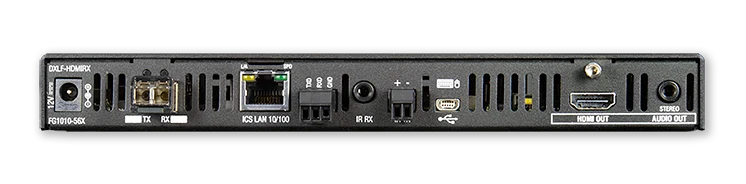

Back Connectors	Local Power: 2.1 mm DC Power Jack; DXLink Fiber Input: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A); ICS LAN/Ethernet Port: (1) RJ-45 Connector
HDMI	Compatible Formats: HDMI, HDCP, DVI
HDMI Resolution Support	Progressive Resolution Support: All progressive resolutions between 480p and 1920 x 1200 @ 60 Hz via automatic SmartScale query of the display's preferred DID Detailed Timing Definition; Interlaced Resolution Support: 480i, 576i, 1080i
HDMI Audio Support	Audio Format Support: Dolby TrueHD, Dolby Digital, DTS-HD Master Audio, DTS, 2 CH through 8 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; Audio Resolution: 16 bit to 24 bit
HDCP	HDCP Support: Yes
Stereo Audio	Output Signal Types: Stereo Analog; Output Connectors: 3.5mm Mini-Stereo Jack
Power Supply	External, Included: Each HDMI RX ships with a desktop power supply with power cord, 2.5 A @ 12 V, Max 13.5 V
Compatible AMX Products	Enova DGX 800/1600/3200/6400 Digital Media Switchers with DGX-O-DXF-MMD, Enova DGX DXLink Mutimode Fiber Output Board, Duplex (FG1058-632) installed
FG Numbers	FG1010-562
