The DXLink Multi-Format Fiber Transmitter sends analog and digital audio and video signals including HDMI with HDCP up to 300 meters over multimode fiber. Use the DXLink Fiber Transmitter in conjunction with the Enova DGX 8, 16, 32 or 64 to transmit clear, uncompressed video at the fastest data rate in the industry – 10 Gbps. The DXF-TX-MMD also sends and receives control commands from the Enova DGX Digital Media Switcher with integrated NetLinx providing a total control and distribution solution to all end points.
Hình ảnh lớn hơn
Thêm Chi tiết
Điểm vào lý tưởng cho bất kỳ nguồn nào được thiết kế vào hệ thống tích hợp Enova DGX yêu cầu khả năng truyền tải ở khoảng cách xa và tính bảo mật vốn có của sợi quang – hoặc cả hai; bao gồm phân phối trên toàn khuôn viên của các nguồn được chia sẻ giữa các lớp học, ứng dụng quân sự bảo mật, sòng bạc, các sân vận động và bảo tàng. Kết nối trực tiếp các nguồn video như máy tính để bàn bằng kết nối đầu vào đa định dạng HD-15 hoặc đầu vào HDMI và dễ dàng bao gồm âm thanh trên cùng một cáp sợi quang bằng cách sử dụng kết nối âm thanh nổi hoặc kỹ thuật số.
Tải xuống
Tài liệu
| Kích thước | |
Data Sheet
cập nhật: Thg 4 2026
|
400 KB |
Manuals
| Kích thước | |
|
|
50 KB |
|
|
4 MB |
CAD Drawings
| Kích thước | |
|
|
1 MB |
|
|
200 KB |
BIM Objects
| Kích thước | |
|
|
Firmware
| Kích thước | |
|
|
500 KB |
|
|
900 KB |
Quick Start Guides
| Kích thước | |
|
|
700 KB |
Certifications
| Kích thước | |
|
|
400 KB |
|
|
300 KB |
|
|
200 KB |
Whitepapers
| Kích thước | |
|
|
500 KB |
Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.
Tính năng
- Tuân thủ HDCP qua Cáp Quang – Truyền tải video tuân thủ HDCP bao gồm HDMI lên tới 300 m
- Tốc độ Dữ liệu Hàng đầu Ngành – DXLink dẫn đầu với tốc độ truyền tải quang học 10 Gbps
- An toàn và Cách ly – Cáp quang vốn cung cấp bảo mật bổ sung và cách ly điện, làm cho nó trở thành phương pháp truyền tải được lựa chọn cho nhiều môi trường an toàn quan trọng
- Công nghệ InstaGate Pro® – Dễ dàng tích hợp HDCP vào thiết kế hệ thống và tận hưởng chuyển mạch ma trận không rắc rối đến tất cả các màn hình tuân thủ, không cần công cụ, không chậm trễ và không hạn chế khóa – nó hoạt động mà thôi
- Điều khiển NetLinx® Gốc Ở Mọi Nơi – Điều khiển các thiết bị nguồn được kết nối bằng cách sử dụng cổng IR và RS-232 tích hợp
- Mô-đun Cáp quang Có thể Bảo trì Tại Hiện trường – Dễ dàng tháo rời và thay thế các mô-đun SFP tại hiện trường
- Cổng Analog Đa định dạng và Cổng HDMI – Hỗ trợ các tín hiệu analog cũ – RGBHV, Component, S-Video, và Composite, cũng như tín hiệu HDMI/HDCP, DisplayPort và DVI kỹ thuật số
- Kết nối Ethernet – Cung cấp hỗ trợ Ethernet ICSLan tại Bộ phát – thêm kết nối Ethernet vào Touch Panel, cắm WAP hoặc phát trực tuyến âm thanh/video IP đến một thiết bị nguồn hỗ trợ Ethernet
Thông số kỹ thuật
| Dimensions (HWD) | 1" x 8 3/4" x 5 1/5" (2.54 x 22.12 cm x 13.08 cm) |
| DxLink Fiber | Fiber Connector: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A); Fiber Cable Type: OM3 50/125µm; Fiber Cable Length: 300m (984 ft) |
| USB (HID) | (1) USB Mini A/B Connector ("HOST") |

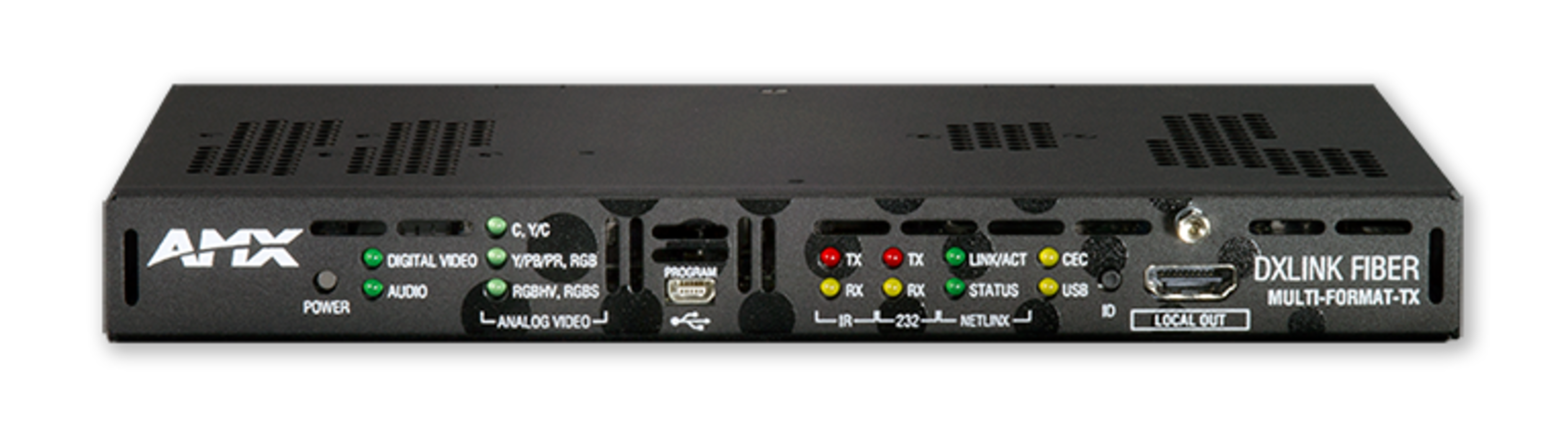

| Front Connectors | Advanced Configuration Interface: (1) USB Mini-B Connector ("PROGRAM"); Local Loopback Output Connector: (1) HDMI Type A Female, non-scaling |

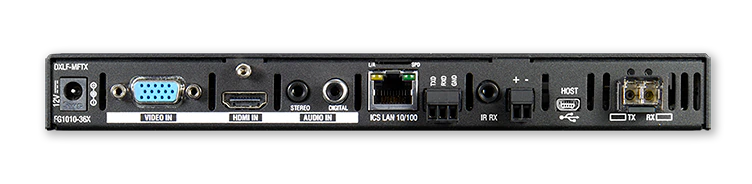

| Back Connectors | Video Input: (1) HD-15 (RGBHV, RGBs, RGsB, Y/Pb/Pr, Y/c / S-Video, composite (breakout cable is required for RGB formats); HDMI Input: (1) HDMI Type A Female; Analog Stereo Input: (1) 3.5mm Mini-Stereo Jack; S/PDIF Digital Audio Input: (1) RCA Jack |
| HDMI | Compatible Formats: HDMI, HDCP , DVI |
| HDMI Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i; 3D Format Support: Yes |
| HDMI Audio | Audio Format Support: Dolby TrueHD, Dolby Digital, DTS-HD Master Audio, DTS, 2 CH through 8 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; Audio Resolution: 16 bit to 24 bit |
| HDCP & DDC/EDID | HDCP Support: Supports AMX HDCP InstaGate Pro Technology When used with an Enova DGX Digital Media Switcher the key support is up to 16 sinks per output, independent of source device; DDC/EDID Support: Yes |
| Analog Video Compatible Formats | RGBHV, RGBs, RGsB, YPbPr (HDTV), Y/c (S-Video), C (Composite) |
| Analog Video Resolution Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i |
| Audio (Analog & Digital S/PDIF) | S/PDIF Audio Format Support: Dolby Digital, DTS, 2 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; S/PDIF Resolution: 16 to 24 bit |
| FG Numbers | FG1010-362 |
