AMX CB-MXSA-07

Hình ảnh lớn hơn

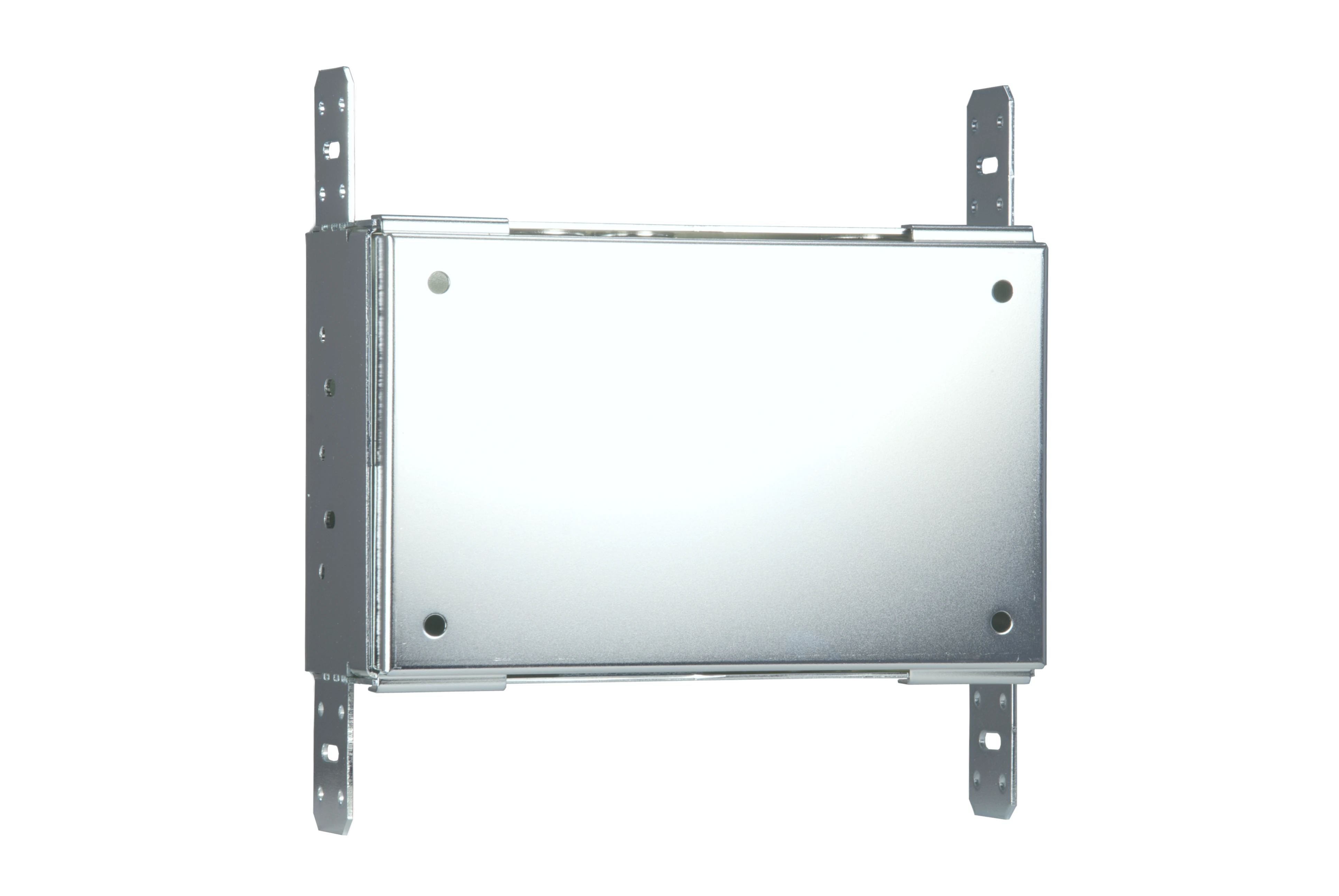

The Rough-In Box is an optional accessory for 7" ModeroG5 & Acendo Book Series Wall Mount Touch Panels. It allows the panel to be mounted directly to the studs/pre-wall and includes a wall box and mounting screws.

Tải xuống

Manuals

	Phiên bản	Kích thước	Đã tải lên
Quick Start Guide - CB-MXSA-07 phiên bản G, cập nhật: Thg 11 2021	G	7 MB	Thg 11 2021

CAD Drawings

	Kích thước	Đã tải lên
Pictorial Drawing (PDF) - CB-MXSA-07 cập nhật: Thg 11 2021	200 KB	Thg 11 2021
Pictorial Drawing (DXF) - CB-MXSA-07 - 1 of 2 cập nhật: Thg 11 2021	1 MB	Thg 11 2021
Pictorial Drawing (DXF) - CB-MXSA-07 - 2 of 2 cập nhật: Thg 11 2021	7 MB	Thg 11 2021
Pictorial Drawing (DWG) - CB-MXSA-07 - 1 of 2 cập nhật: Thg 11 2021	400 KB	Thg 11 2021
Pictorial Drawing (DWG) - CB-MXSA-07 - 2 of 2 cập nhật: Thg 11 2021	2 MB	Thg 11 2021
Pictorial Drawing (PDF) - CB-MXSA-07 - Mounting Spec cập nhật: Thg 11 2021	200 KB	Thg 11 2021

BIM Objects

	Kích thước	Đã tải lên
CB-MXSA-07 - BIM Object cập nhật: Thg 8 2019		Thg 8 2019

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Thông số kỹ thuật

DIMENSIONS FOR ROUGH-IN BOX (HWD)	7.19" x 6.81" x 1.90" (18.27cm x 17.29cm x 4.82cm)
DIMENSIONS FOR ROUGH-IN BOX COVER PLATE (HWD)	4.44" x 6.81" x 0.36" (11.28cm x 17.29cm x 0.91cm)
Included Accessories	Cover Plate for Rough-in Box Back Box to Rough-In Box Mounting Screws (4) (80-5967-03) Cover Plate to Rough-In Box Mounting Screws (4) (80-5967-03)
Certification	cTUVus, UL
FG Numbers	FG039-18
Compatible with	MD-702 (discontinued) MSD-701-L2 (discontinued) MSD-701 (discontinued) ACB-2107 (discontinued) RMBK-701 (discontinued)
