AMX CB-MXSA-07

Größere Bilder

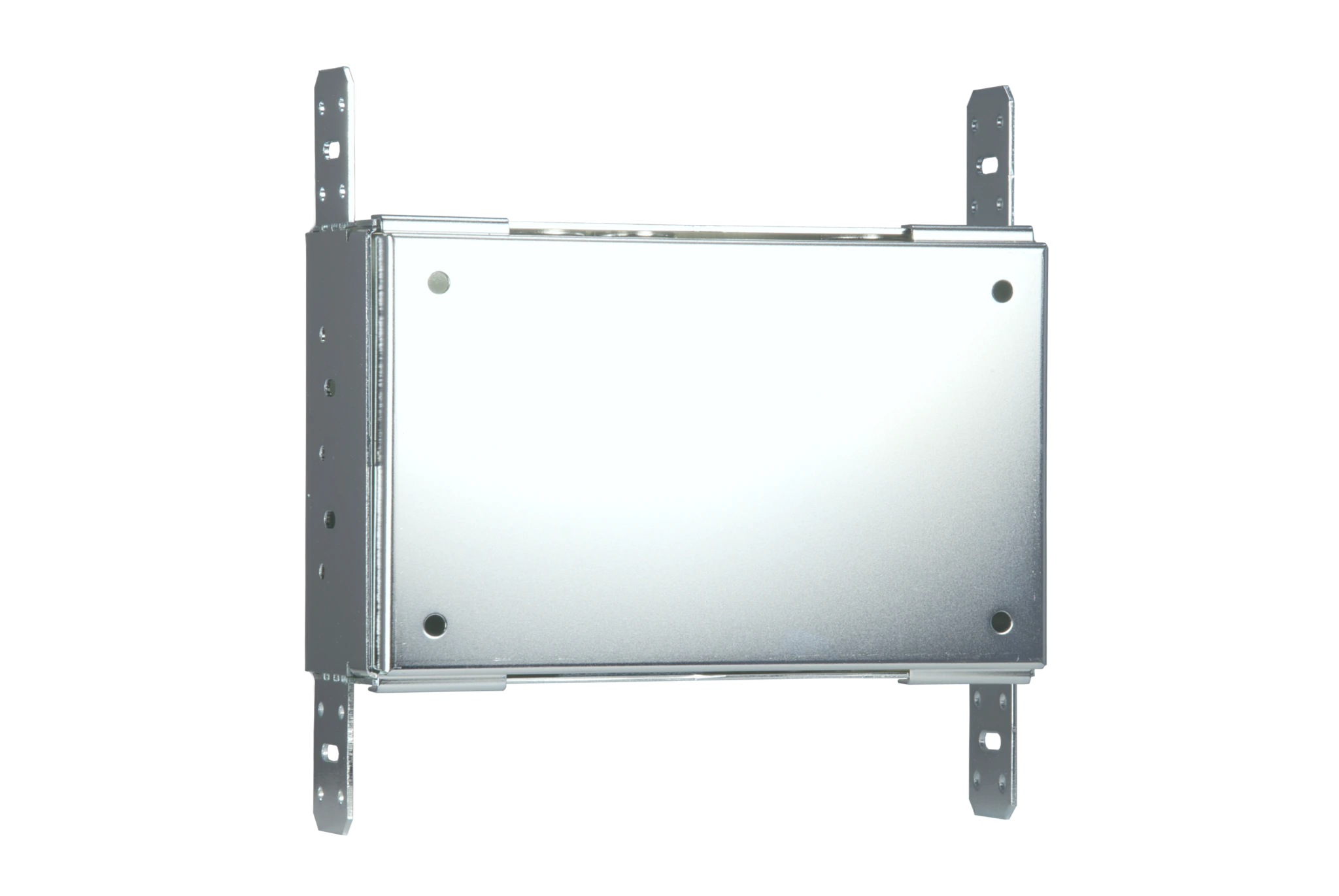

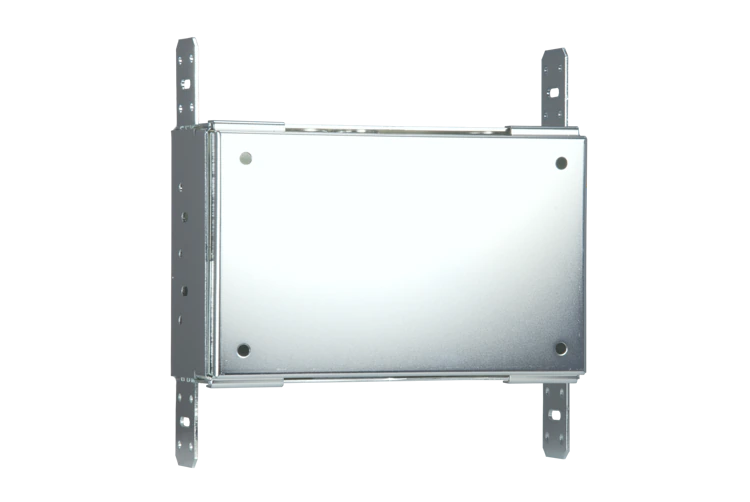

The Rough-In Box is an optional accessory for 7" ModeroG5 & Acendo Book Series Wall Mount Touch Panels. It allows the panel to be mounted directly to the studs/pre-wall and includes a wall box and mounting screws.

Downloads

Manuals

	Version	Größe	Hochgeladen
Quick Start Guide - CB-MXSA-07 Version G, aktualisiert: Nov 2021	G	7,24 MB	Nov 2021

CAD Drawings

	Größe	Hochgeladen
Pictorial Drawing (PDF) - CB-MXSA-07 aktualisiert: Nov 2021	238 KB	Nov 2021
Pictorial Drawing (DXF) - CB-MXSA-07 - 1 of 2 aktualisiert: Nov 2021	1,38 MB	Nov 2021
Pictorial Drawing (DXF) - CB-MXSA-07 - 2 of 2 aktualisiert: Nov 2021	7,21 MB	Nov 2021
Pictorial Drawing (DWG) - CB-MXSA-07 - 1 of 2 aktualisiert: Nov 2021	402 KB	Nov 2021
Pictorial Drawing (DWG) - CB-MXSA-07 - 2 of 2 aktualisiert: Nov 2021	1,89 MB	Nov 2021
Pictorial Drawing (PDF) - CB-MXSA-07 - Mounting Spec aktualisiert: Nov 2021	184 KB	Nov 2021

BIM Objects

	Größe	Hochgeladen
CB-MXSA-07 - BIM Object aktualisiert: Aug 2019		Aug 2019

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Spezifikationen

DIMENSIONS FOR ROUGH-IN BOX (HWD)	7.19" x 6.81" x 1.90" (18.27cm x 17.29cm x 4.82cm)
DIMENSIONS FOR ROUGH-IN BOX COVER PLATE (HWD)	4.44" x 6.81" x 0.36" (11.28cm x 17.29cm x 0.91cm)
Included Accessories	Cover Plate for Rough-in Box Back Box to Rough-In Box Mounting Screws (4) (80-5967-03) Cover Plate to Rough-In Box Mounting Screws (4) (80-5967-03)
Certification	cTUVus, UL
FG Numbers	FG039-18
Compatible with	MD-702 (discontinued) MSD-701-L2 (discontinued) MSD-701 (discontinued) ACB-2107 (discontinued) RMBK-701 (discontinued)
