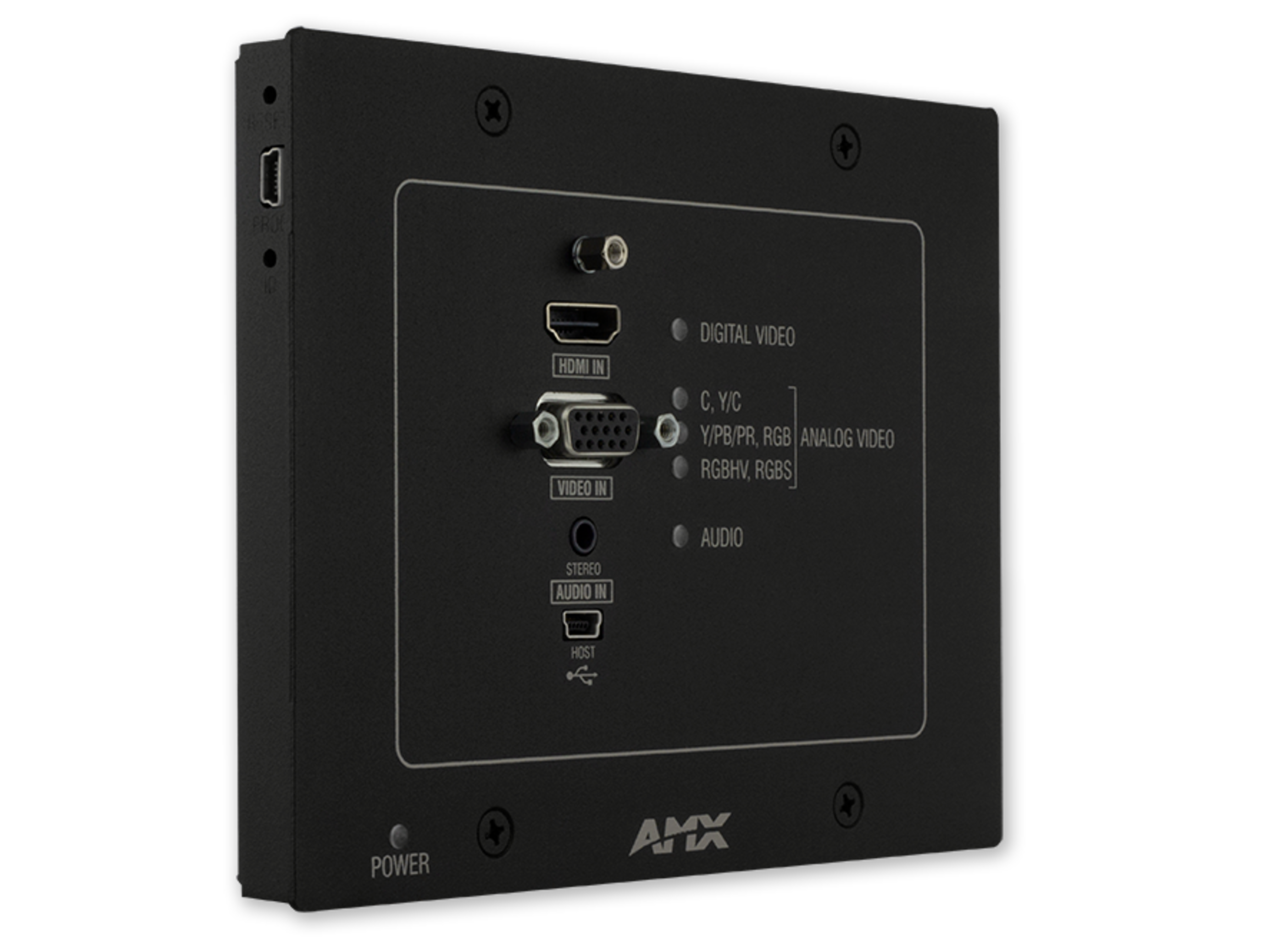

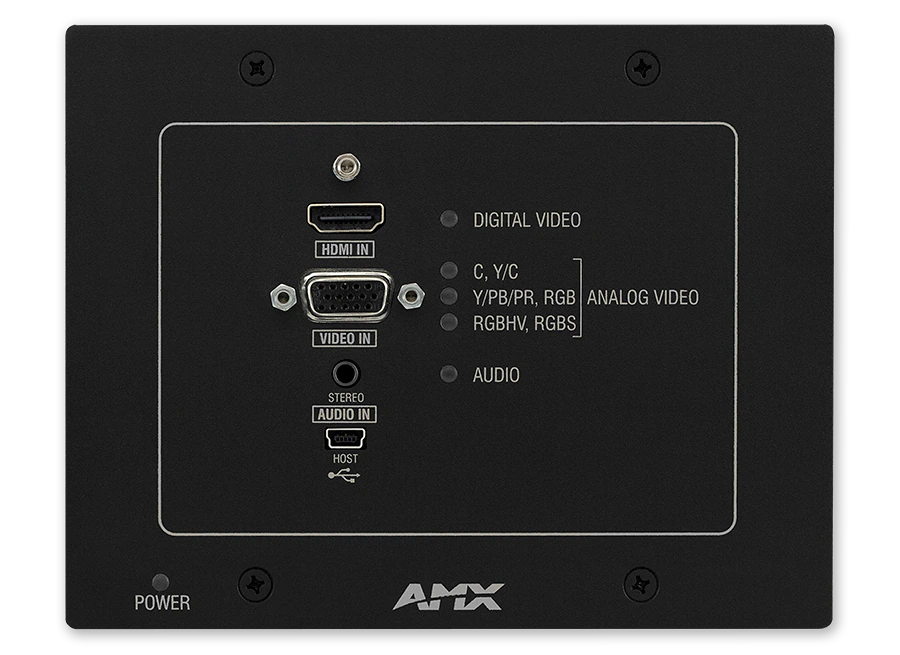

Bộ phát Wallplate Đa Định dạng DXLink gửi video tương tự hoặc kỹ thuật số bao gồm HDMI/HDCP, cùng với âm thanh nhúng hoặc âm thanh tương tự bổ sung đến 100 mét tới Bộ chuyển đổi Phương tiện kỹ thuật số Enova DGX, Bộ chuyển đổi Trình bày Tất cả trong một Enova DVX tương thích, hoặc trực tiếp tới Bộ thu DXLink. Nó nhận Nguồn qua DXLink* từ Enova DGX, Enova DVX (3155HD, 3156HD hoặc 2155HD), Bộ phát PoE Công suất cao PS-POE-AT-TC hoặc Bộ điều khiển Kép Nguồn qua DXLink PDXL-2 qua cáp cặp xoắn và có cả cổng tương tự đa định dạng để hỗ trợ các thiết bị cũ và cổng HDMI để hỗ trợ các thiết bị kỹ thuật số mới.
Hình ảnh lớn hơn
Sản phẩm thay thế
-
DX-TX-DWP-4K
Bộ truyền tín hiệu DXLink™ 4K HDMI kiểu trang trí âm tường (US)
Thêm Chi tiết
Lắp đặt Bộ phát Wallplate Đa định dạng DXLink vào tường hoặc bục giảng để kết nối thiết bị khách và gửi tín hiệu âm thanh và video qua phòng, sang phía bên kia của tòa nhà hoặc vào lớp học ở cuối hành lang. Vì nó được cấp điện từ xa, wallplate có thể được lắp đặt hầu như ở bất kỳ đâu.
Tải xuống
Tài liệu
| Kích thước | |
Data Sheet
cập nhật: Thg 4 2026
|
400 KB |
Manuals
| Kích thước | |
|
|
4 MB |
|
|
50 KB |
CAD Drawings
| Kích thước | |
|
|
300 KB |
|
|
300 KB |
BIM Objects
| Kích thước | |
|
|
Firmware
| Kích thước | |
|
|
500 KB |
|
|
500 KB |
A&E (Architectural & Engineering) Specifications
| Kích thước | |
|
|
30 KB |
Certifications
| Kích thước | |
|
|
200 KB |
|
|
300 KB |
|
|
100 KB |
Whitepapers
| Kích thước | |
|
|
500 KB |
|
|
2 MB |
Quick Start Guides
| Kích thước | |
|
Quick Start Guide - DXLink Multi-Format Wallplate/Decor Style Wallplate Transmitter
cập nhật: Thg 3 2018
|
500 KB |
Product Guides
| Kích thước | |
|
|
Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.
Tính năng
- Chỉ Một Cáp – Truyền tín hiệu audio và video, đồng thời truyền tín hiệu Ethernet và điện qua một cáp twisted pair duy nhất
- Cổng Analog Đa Định Dạng và Cổng HDMI – Hỗ trợ tín hiệu analog kế thừa - RGBHV, Component, S-Video và Composite, cũng như tín hiệu kỹ thuật số HDMI/HDCP, DisplayPort++ và DVI
- Truyền tín hiệu HDMI lên đến 100 mét – Mở rộng phạm vi truyền tín hiệu HDMI vượt xa khả năng của cáp HDMI thông thường
- Cáp Twisted Pair Tiêu Chuẩn – Tiết kiệm thời gian và công sức trong quá trình lắp đặt bằng cách sử dụng cáp twisted pair tiết kiệm chi phí, xem whitepaper "Cabling for Success with DXLink" để biết thêm chi tiết
- Power over DXLink* Được Bật – Được thiết kế để sử dụng với các hệ thống Enova DGX hoặc DVX có đầu vào DXLink, PS-POE-AT-TC (FG423-84) hoặc PDXL-2 (FG1090-170) để cung cấp Power over DXLink (PoD) ở vị trí từ xa (yêu cầu firmware v1.2.40 trở lên)
- Kết Nối Trực Tiếp DXLink – Khi nhận Power over DXLink* từ PS-POE-AT-TC hoặc PDXL-2, các Wallplate DXLink có thể được kết nối trực tiếp với một Bộ Nhận DXLink cho giải pháp point-to-point
* Điện phải được cấp bởi một trong các thiết bị cấp nguồn DXLink sau: Enova DGX 8/16/32/64 Digital Media Switcher (với Board Đầu Vào Twisted Pair DXLink được cài đặt), Compatible Enova DVX All-In-One Presentation Switcher (3155HD, 3156HD hoặc 2155HD), PS-POE-AT-TC High Power PoE Injector hoặc PDXL-2 Power over DXLink Controller. AMX chỉ hỗ trợ sử dụng các giải pháp Power over DXLink được phê duyệt này. Các nguồn điện của bên thứ ba khác hoặc các giải pháp PoE tiêu chuẩn không tương thích có thể làm hỏng thiết bị DXLink.
Thông số kỹ thuật
| Dimensions (HWD) | 4 11/16" x 6" x 1 5/16" (11.90 cm x 15.20 cm x 3.33 cm) |
| Twisted Pair Cable Type & Length | Shielded Cat6, Cat6A and Cat7; up to 328 ft (100 m) |
| USB (HID) | (1) USB Mini A/B Connector (“HOST”); Use in conjunction with an Enova DGX Digital Media Switcher |
| Front Connectors | HDMI Input: HDMI Type A Female; Analog Video Input: HD-15; Analog Stereo Input: 3.5mm Mini-Stereo Jack; Advanced Configuration Interface: USB Mini-B Connector; USB (HID): USB Mini-B Connector |
| Back Connectors | DXLink Output: RJ-46 |
| HDMI | Compatible Formats: HDMI, HDCP, DVI; Data Rate (Max): 4.95 Gbps / 6.75 Gbps |
| HDMI Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i; 3D Format Support: Yes |
| HDMI Audio | Audio Resolution: 16 bit to 24 bit; Audio Sample Rate: 32 kHz, 44.1 kHz, 48 kHz, 96 kHz, 192kHz |
| HDCP & DDC/EDID | HDCP: Supports AMX HDCP InstaGate Pro Technology When used with an AMX Digital Media Switcher the key support is up to 16 sinks per output, independent of source device; DDC/EDID Support: EDID in point-to-point mode is passed up from the sink device |
| Analog Video Compatible Formats | RGBHV, RGBs, RGsB, YPbPr (HDTV), Y/c (S-Video), C (Composite) |
| Analog Video Resolution Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i |
| Audio (Analog & Digital S/PDIF) | S/PDIF Audio Format Support: Dolby Digital, DTS, 2 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; S/PDIF Resolution: 16 to 24 bit |
| FG Numbers | FG1010-320-BL (Black) FG1010-320-WH (White) |
Hỗ trợ Tư vấn viênNOTE: The most current and complete specifications for this product are found in the data sheet. Specifications are subject to change.
