DXLink HDMI Fiber Receiver được trang bị công nghệ SmartScale® tích hợp để cung cấp HDMI với HDCP được điều chỉnh hoàn hảo cho từng màn hình kết nối một cách tự động, loại bỏ những thách thức tích hợp có thể xảy ra khi các nguồn và màn hình có độ phân giải tối ưu khác nhau. Nó chấp nhận âm thanh và video qua cáp quang đa chế độ từ khoảng cách lên tới 300 mét. Lắp đặt DXLink Fiber Receiver kiểu mỏng phía sau màn hình hoặc phía trên máy chiếu gắn trên trần.
Hình ảnh lớn hơn
Thêm Chi tiết
Giải pháp lý tưởng cho bất kỳ màn hình đích đến hoặc máy chiếu nào được tích hợp vào hệ thống Enova DGX yêu cầu khả năng truyền tải khoảng cách và bảo mật vốn có của sợi quang – hoặc cả hai; bao gồm phân phối nguồn trên toàn bộ khuôn viên được chia sẻ giữa các lớp học, các ứng dụng quân sự an toàn, sòng bạc, các đấu trường và viện bảo tàng. Kết nối trực tiếp LCD, plasma và máy chiếu bằng kết nối đầu ra HDMI đồng thời cung cấp âm thanh phòng qua đầu ra âm thanh nổi.
Tải xuống
Tài liệu
| Kích thước | |
Data Sheet
cập nhật: Thg 4 2026
|
500 KB |
Manuals
| Kích thước | |
|
|
200 KB |
|
|
50 KB |
|
|
4 MB |
BIM Objects
| Kích thước | |
|
|
Firmware
| Kích thước | |
|
|
1 MB |
Quick Start Guides
| Kích thước | |
|
|
700 KB |
Whitepapers
| Kích thước | |
|
|
500 KB |
Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.
Tính năng
- HDCP Compliance Over Fiber – Truyền video tuân thủ HDCP bao gồm HDMI lên tới 300 m
- Industry Leading Data Rate – DXLink dẫn đầu với tốc độ truyền quang học 10 Gbps
- SmartScale® Technology – Tự động phản hồi thông tin EDID được khai báo của màn hình và mở rộng video đến độ phân giải và thông số video tốt nhất cho màn hình đó mà không cần thiết lập thủ công; điều này ngăn chặn chất lượng video kém khi các nguồn bị buộc phải có độ phân giải thấp hơn để hỗ trợ màn hình có khả năng ít nhất trong hệ thống
- Secure and Isolated – Cáp quang cung cấp bảo mật bổ sung và cách ly điện, khiến nó trở thành phương pháp truyền tải được lựa chọn cho nhiều môi trường an toàn quan trọng
- Field Serviceable Fiber Modules – Dễ dàng tháo gỡ và thay thế các mô-đun SFP tại hiện trường
*Xem các mô hình Duplex để điều khiển hai chiều qua cáp quang. Các mô hình Simplex không hỗ trợ truyền tải điều khiển qua cáp quang (chẳng hạn như Ethernet, USB, IR, Serial Control hoặc EDID); mặc dù khi được sử dụng như một phần của giải pháp Enova DGX hoàn chỉnh, điều khiển có thể được cung cấp nếu sử dụng kết nối mạng độc lập bổ sung. Xem "Instruction Manual – Enova DGX Digital Media Switchers" để biết chi tiết.
Thông số kỹ thuật
| Dimensions (HWD) | 1" x 8 3/4" x 5 1/5" (2.54 x 22.12 cm x 13.08 cm) |
| DxLink Fiber | Fiber Connector: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A); Fiber Cable Length: 300m (984 ft) |
| USB (HID) | (1) USB Mini A/B Connector ("DEVICE") |
| Front Connectors | Advanced Configuration Interface: (1) USB Mini-B Connector ("PROGRAM") |

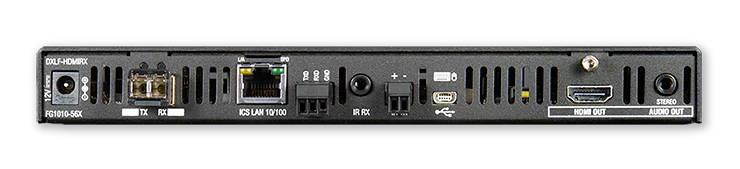

| Back Connectors | Local Power: 2.1 mm DC Power Jack; DXLink Fiber Input: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A); ICS LAN/Ethernet Port: (1) RJ-45 Connector |
| HDMI | Compatible Formats: HDMI, HDCP, DVI |
| HDMI Resolution Support | Progressive Resolution Support: All progressive resolutions between 480p and 1920 x 1200 @ 60 Hz via automatic SmartScale query of the display's preferred DID Detailed Timing Definition; Interlaced Resolution Support: 480i, 576i, 1080i |
| HDMI Audio Support | Audio Format Support: Dolby TrueHD, Dolby Digital, DTS-HD Master Audio, DTS, 2 CH through 8 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; Audio Resolution: 16 bit to 24 bit |
| HDCP | HDCP Support: Yes |
| Stereo Audio | Output Connections: 3.5mm Mini-Stereo Jack; Output Signal Types: Stereo Analog |
| Power Supply | External, Included: Each HDMI RX ships with a desktop power supply with power cord, 2.5 A @ 12 V, Max 13.5 V |
| Compatible AMX Products | Enova DGX 800/1600/3200/6400 Digital Media Switchers with Multimode Fiber Output Board installed including DGX-O-DXF-MMS or DGX-O-DXF-MMD; Direct point-to-point connection with a Multimode Fiber Transmitter including DXF-TX-MMS or DXF-TX-MMD |
| FG Numbers | FG1010-563 |
