Bộ phát DXLink Multi-Format Fiber gửi các tín hiệu âm thanh và video tương tự và kỹ thuật số bao gồm HDMI với HDCP lên tới 300 mét qua cáp quang đa mode. Sử dụng Bộ phát DXLink Fiber cùng với Enova DGX 8, 16, 32 hoặc 64 để truyền video rõ ràng, không nén ở tốc độ dữ liệu nhanh nhất trong ngành – 10 Gbps.
Hình ảnh lớn hơn
Thêm Chi tiết
Điểm vào lý tưởng cho bất kỳ nguồn nào được thiết kế vào hệ thống tích hợp Enova DGX yêu cầu khả năng truyền tải ở khoảng cách xa và tính bảo mật vốn có của sợi quang – hoặc cả hai; bao gồm phân phối toàn bộ khuôn viên của các nguồn được chia sẻ giữa các lớp học, ứng dụng quân sự an toàn, sòng bạc, đấu trường và bảo tàng. Kết nối trực tiếp các nguồn video như máy tính cá nhân bằng kết nối đầu vào đa định dạng HD-15 hoặc đầu vào HDMI và dễ dàng bao gồm âm thanh trên cùng một sợi cáp quang bằng cách sử dụng kết nối âm thanh nổi hoặc kỹ thuật số.
Tải xuống
Tài liệu
| Kích thước | |
Data Sheet
cập nhật: Thg 4 2026
|
600 KB |
Manuals
| Kích thước | |
|
|
50 KB |
|
|
4 MB |
BIM Objects
| Kích thước | |
|
|
Firmware
| Kích thước | |
|
|
500 KB |
|
|
900 KB |
Quick Start Guides
| Kích thước | |
|
|
700 KB |
Whitepapers
| Kích thước | |
|
|
500 KB |
Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.
Tính năng
- Tuân Thủ HDCP Qua Sợi Quang – Truyền video tuân thủ HDCP bao gồm HDMI lên tới 300 m
- Tốc Độ Dữ Liệu Hàng Đầu Trong Ngành – DXLink dẫn đầu với tốc độ truyền quang học 10 Gbps
- An Toàn và Cách Ly – Sợi quang cung cấp bảo mật và cách ly điện bổ sung vốn có, khiến nó trở thành phương pháp truyền tải được lựa chọn cho nhiều môi trường an toàn quan trọng
- Công Nghệ InstaGate Pro® – Dễ dàng tích hợp HDCP vào thiết kế hệ thống và tận hưởng tính năng chuyển mạch ma trận không phức tạp tới tất cả các màn hình tuân thủ, không cần công cụ, không có độ trễ và không có giới hạn khóa – nó hoạt động
- Mô-đun Sợi Quang Có Thể Bảo Trì Tại Hiện Trường – Dễ dàng tháo rời và thay thế các mô-đun SFP tại hiện trường
- Cổng Analog Đa Định Dạng và Cổng HDMI – Hỗ trợ các tín hiệu analog cũ – RGBHV, Component, S-Video và Composite, cũng như các tín hiệu HDMI/HDCP, DisplayPort và DVI kỹ thuật số
*Xem các mô-đun Duplex để điều khiển hai chiều qua sợi quang. Các mô-đun Simplex không hỗ trợ truyền tải điều khiển qua sợi quang (chẳng hạn như Ethernet, USB, IR, Serial Control hoặc EDID); mặc dù khi được sử dụng như một phần của giải pháp Enova DGX hoàn chỉnh, điều khiển có thể được cung cấp nếu sử dụng kết nối mạng độc lập bổ sung. Xem "Instruction Manual – Enova DGX Digital Media Switchers" để biết chi tiết.
Thông số kỹ thuật
| Dimensions (HWD) | 1" x 8 3/4" x 5 1/5" (2.54 cm x 22.12 cm x 13.08 cm) |
| DxLink Fiber | Fiber Connector: LC Duplex conforming to ANSI TIA/EIA 604-10 (FOCIS 10A); Fiber Cable Type: 50/125µm; Fiber Cable Length: 300 m (984 ft) |
| USB (HID) | (1) USB Mini A/B Connector ("HOST") |

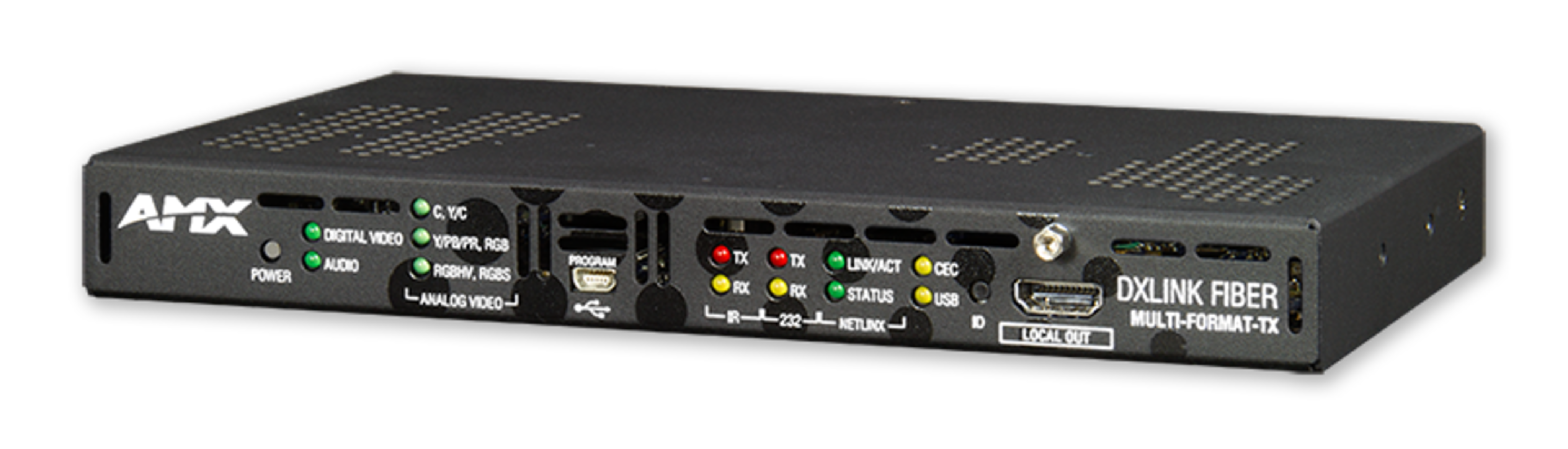

| Front Connectors | Advanced Configuration Interface: (1) USB Mini-B Connector ("PROGRAM"); Local Loopback Output Connector: (1) HDMI Type A Female, non-scaling ("LOCAL OUT") |

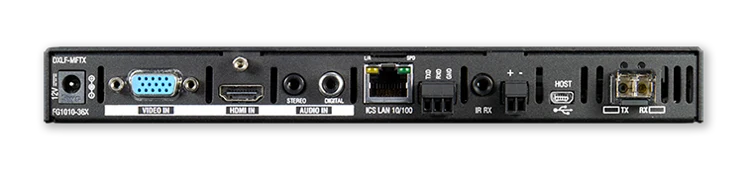

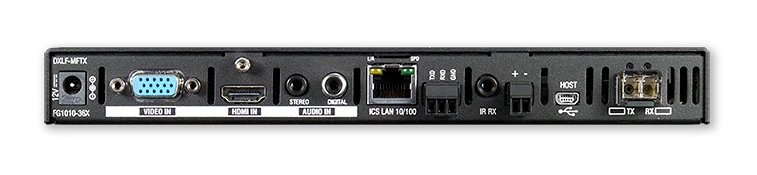

| Back Connectors | Video Input: (1) HD-15 (RGBHV, RGBs, RGsB, Y/Pb/Pr, Y/c / S-Video, composite (breakout cable is required for RGB formats); HDMI Input: (1) HDMI Type A Female; Analog Stereo Input: (1) 3.5mm Mini-Stereo Jack; S/PDIF Digital Audio Input: (1) RCA Jack |
| HDMI | Compatible Formats: HDMI, HDCP , DVI |
| HDMI Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i; 3D Format Support: Yes |
| HDMI Audio | Audio Format Support: Dolby TrueHD, Dolby Digital, DTS-HD Master Audio, DTS, 2 CH through 8 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; Audio Resolution: 16 bit to 24 bit |
| HDCP & DDC/EDID | HDCP Support: Supports AMX HDCP InstaGate Pro Technology. DXLink fiber products have HDCP key support for up to 16 sinks per output, independent of source device; DDC/EDID Support: Yes |
| Analog Video Compatible Formats | RGBHV, RGBs, RGsB, YPbPr (HDTV), Y/c (S-Video), C (Composite) |
| Analog Video Resolution Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i |
| Audio (Analog & Digital S/PDIF) | S/PDIF Audio Format Support: Dolby Digital, DTS, 2 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; S/PDIF Resolution: 16 to 24 bit |
| FG Numbers | FG1010-363 |
