Bộ phát DXLink Multi-Format Fiber gửi các tín hiệu âm thanh và video tương tự và kỹ thuật số, bao gồm HDMI với HDCP lên tới 10 Km qua sợi quang chế độ đơn. Sử dụng Bộ phát Fiber DXLink kết hợp với Enova DGX 8, 16, 32 hoặc 64 để truyền video không nén rõ ràng vượt quá 6 dặm ở tốc độ dữ liệu nhanh nhất trong ngành – 10 Gbps. DXF-TX-SMD cũng gửi và nhận các lệnh điều khiển từ Bộ chuyển đổi Phương tiện kỹ thuật số Enova DGX với NetLinx tích hợp, cung cấp một giải pháp điều khiển và phân phối toàn diện cho tất cả các điểm cuối.
Hình ảnh lớn hơn
Thêm Chi tiết
Điểm vào lý tưởng cho bất kỳ nguồn nào được thiết kế vào hệ thống tích hợp Enova DGX yêu cầu khả năng truyền tải khoảng cách và tính bảo mật vốn có của fiber – hoặc cả hai; bao gồm phân phối toàn khuôn viên các nguồn được chia sẻ giữa các lớp học, các ứng dụng quân sự an toàn, sòng bạc, nhà thi đấu và bảo tàng. Kết nối trực tiếp các nguồn video như PC sử dụng kết nối đầu vào đa định dạng HD-15 hoặc đầu vào HDMI và dễ dàng bao gồm âm thanh trên cùng một cáp fiber bằng cách sử dụng kết nối âm thanh nổi hoặc kỹ thuật số.
Tải xuống
Tài liệu
| Kích thước | |
Data Sheet
cập nhật: Thg 4 2026
|
400 KB |
Manuals
| Kích thước | |
|
|
50 KB |
|
|
4 MB |
CAD Drawings
| Kích thước | |
|
|
1 MB |
|
|
200 KB |
BIM Objects
| Kích thước | |
|
|
Firmware
| Kích thước | |
|
|
500 KB |
|
|
900 KB |
Quick Start Guides
| Kích thước | |
|
|
700 KB |
Certifications
| Kích thước | |
|
|
400 KB |
|
|
300 KB |
|
|
200 KB |
Whitepapers
| Kích thước | |
|
|
500 KB |
Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.
Tính năng
- Tuân Thủ HDCP Qua Sợi Quang – Truyền video tuân thủ HDCP bao gồm HDMI lên đến 10 Km (trên 6 dặm)
- Tốc Độ Dữ Liệu Hàng Đầu Ngành – DXLink dẫn đầu với tốc độ truyền quang học 10 Gbps
- An Toàn và Cách Ly – Sợi quang cố hữu cung cấp bảo mật bổ sung và cách ly điện, khiến nó trở thành phương pháp truyền được lựa chọn cho nhiều môi trường bảo mật quan trọng
- Công Nghệ InstaGate Pro® – Dễ dàng tích hợp HDCP vào thiết kế hệ thống và tận hưởng chuyển mạch ma trận không rắc rối đến tất cả các màn hình tuân thủ, không cần công cụ, không có độ trễ và không có hạn chế khóa – nó chỉ hoạt động
- Điều Khiển NetLinx® Gốc Ở Mọi Nơi – Điều khiển các thiết bị nguồn được kết nối bằng cách sử dụng các cổng IR và RS-232 tích hợp
- Mô-đun Sợi Quang Có Thể Bảo Dưỡng Tại Chỗ – Dễ dàng tháo rời và thay thế các mô-đun SFP tại chỗ
- Cổng Tương Tự Đa Định Dạng và Cổng HDMI – Hỗ trợ các tín hiệu tương tự cũ – RGBHV, Component, S-Video, và Composite, cũng như các tín hiệu HDMI/HDCP, DisplayPort và DVI kỹ thuật số
- Kết Nối Ethernet – Cung cấp hỗ trợ Ethernet ICSLan tại Bộ Phát – thêm kết nối Ethernet vào Bảng Điều Khiển Cảm Ứng, cắm WAP hoặc truyền phát âm thanh/video IP đến thiết bị nguồn hỗ trợ Ethernet
Thông số kỹ thuật
| Dimensions (HWD) | 1" x 8 3/4" x 5 1/5" (2.54 cm x 22.12 cm x 13.08 cm) |
| DxLink Fiber | Fiber Connector: LC Duplex conforming to ANSI TIA/EIA 604-10 (FOCIS 10A); Fiber Cable Type: 9/125µm; Fiber Cable Length: 10 km (6.21 miles) |
| USB (HID) | (1) USB Mini A/B Connector ("HOST") |
| Front Connectors | Advanced Configuration Interface: (1) USB Mini-B Connector ("PROGRAM"); Local Loopback Output Connector: (1) HDMI Type A Female, non-scaling |

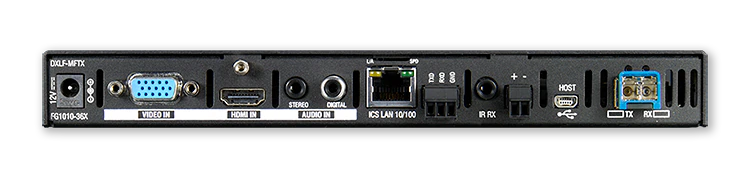

| Back Connectors | Video Input: (1) HD-15 (RGBHV, RGBs, RGsB, Y/Pb/Pr, Y/c / S-Video, composite (breakout cable is required for RGB formats); HDMI Input: (1) HDMI Type A Female; Analog Stereo Input: (1) 3.5mm Mini-Stereo Jack; S/PDIF Digital Audio Input: (1) RCA Jack |
| HDMI | Compatible Formats: HDMI, HDCP , DVI |
| HDMI Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i; 3D Format Support: Yes |
| HDMI Audio | Audio Format Support: Dolby TrueHD, Dolby Digital, DTS-HD Master Audio, DTS, 2 CH through 8 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; Audio Resolution: 16 bit to 24 bit |
| HDCP & DDC/EDID | HDCP Support: Supports AMX HDCP InstaGate Pro Technology; When used with an Enova DGX Digital Media Switcher the key support is up to 16 sinks per output, independent of source device; DDC/EDID Support: Yes |
| Analog Video Compatible Formats | RGBHV, RGBs, RGsB, YPbPr (HDTV), Y/c (S-Video), C (Composite) |
| Analog Video Resolution Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i |
| Audio (Analog & Digital S/PDIF) | S/PDIF Audio Format Support: Dolby Digital, DTS, 2 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; S/PDIF Resolution: 16 to 24 bit |
| FG Numbers | FG1010-360 |
