AMX DXF-TX-SMD

Gambar Lebih Besar

DXLink Multi-Format Fiber Transmitter mengirimkan sinyal audio dan video analog serta digital termasuk HDMI dengan HDCP hingga 10 Km melalui serat optik mode tunggal. Gunakan DXLink Fiber Transmitter bersama dengan Enova DGX 8, 16, 32 atau 64 untuk mengirimkan video yang jelas dan tidak terkompresi melampaui 6 mil dengan kecepatan data tercepat di industri – 10 Gbps. DXF-TX-SMD juga mengirim dan menerima perintah kontrol dari Enova DGX Digital Media Switcher dengan NetLinx terintegrasi yang menyediakan solusi kontrol dan distribusi lengkap ke semua titik akhir.

Keterangan Lebih Lanjut

Titik masuk ideal untuk sumber apa pun yang dirancang ke dalam sistem terintegrasi Enova DGX yang memerlukan kemampuan jarak jauh dan keamanan inherent fiber – atau keduanya; termasuk distribusi sumber di seluruh kampus yang dibagikan antara ruang kelas, aplikasi militer aman, kasino, arena dan museum. Hubungkan langsung sumber video seperti PC menggunakan koneksi input multi-format HD-15 atau input HDMI dan sertakan audio dengan mudah pada kabel fiber yang sama dengan menggunakan koneksi audio stereo atau digital.

Unduhan

Dokumen

	Ukuran	Diunggah
Data Sheet diperbarui: Apr 2026	384 KB	Apr 2026

Manuals

	Ukuran	Diunggah
Support Guide – IO Board and Endpoint Compatibility diperbarui: Feb 2021	46,4 KB	Feb 2021
Hardware Reference Manual - DXLink Fiber Transmitters/Receivers diperbarui: Jan 2021	3,9 MB	Jan 2021

CAD Drawings

	Ukuran	Diunggah
Pictorial Drawing - DXLink Multi-Format Fiber Transmitter, Duplex (DWG) diperbarui: Okt 2020	1,3 MB	Okt 2020
Pictorial Drawing - DXLink Multi-Format Fiber Transmitter, Duplex (PDF) diperbarui: Okt 2020	231 KB	Okt 2020

BIM Objects

	Ukuran	Diunggah
DXF-TX-SMD - BIM Object diperbarui: Agu 2019		Agu 2019

Firmware

	Versi	Ukuran	Diunggah
DXLink Transmitter Firmware versi 1.6.29, dirilis: Sep 2018	1.6.29	488 KB	Sep 2018
DXLink Fiber Transmitter Firmware (100 Series Compatible) versi 1.4.14, dirilis: Agu 2021	1.4.14	937 KB	Agu 2021

Quick Start Guides

	Ukuran	Diunggah
Quick Start Guide - DXLink Fiber Transmitters and Receivers diperbarui: Mar 2018	665 KB	Mar 2018

Certifications

	Ukuran	Diunggah
Enova DXLink Fiber TX/RX UL Certificate of Compliance diperbarui: Apr 2018	445 KB	Apr 2018
Enova DXLink Fiber TX/RX CE Declaration of Conformity diperbarui: Apr 2018	261 KB	Apr 2018
Enova DXLink Fiber TX/RX IECEE CB Test Certificate diperbarui: Apr 2018	152 KB	Apr 2018

Whitepapers

	Ukuran	Diunggah
Using SDI with the Enova DGX & DVX diperbarui: Okt 2020	484 KB	Okt 2020

Jika ada tautan di atas yang menampilkan karakter aneh di browser Anda, klik kanan file tersebut untuk menyimpannya ke komputer Anda.

Fitur

Kepatuhan HDCP Melalui Fiber – Transmisikan video yang sesuai HDCP termasuk HDMI hingga 10 Km (lebih dari 6 mil)
Kecepatan Data Terdepan di Industri – DXLink memimpin dengan laju transpor optik 10 Gbps
Aman dan Terisolasi – Fiber secara inheren memberikan keamanan ekstra dan isolasi elektrik menjadikannya metode transpor pilihan untuk banyak lingkungan aman dengan misi kritis
Teknologi InstaGate Pro® – Integrasikan HDCP dengan mudah ke desain sistem dan nikmati matrix switching tanpa repot ke semua display yang sesuai, tanpa alat, tanpa penundaan, dan tanpa batasan kunci – semuanya berfungsi
Kontrol NetLinx® Native di Mana-Mana – Kontrol perangkat sumber yang terhubung menggunakan port IR dan RS-232 bawaan
Modul Fiber yang Dapat Diservis di Lapangan – Lepas dan ganti modul SFP dengan mudah di lapangan
Port Analog Multi-Format dan Port HDMI – Mendukung sinyal analog legacy – RGBHV, Component, S-Video, dan Composite, serta sinyal digital HDMI/HDCP, DisplayPort dan DVI
Konektivitas Ethernet – Menyediakan dukungan Ethernet ICSLan di Transmitter – tambahkan konektivitas Ethernet ke Touch Panel, colokkan WAP, atau streaming audio/video IP ke perangkat sumber yang didukung Ethernet

Spesifikasi

Dimensions (HWD)	1" x 8 3/4" x 5 1/5" (2.54 cm x 22.12 cm x 13.08 cm)
DxLink Fiber	Fiber Connector: LC Duplex conforming to ANSI TIA/EIA 604-10 (FOCIS 10A); Fiber Cable Type: 9/125µm; Fiber Cable Length: 10 km (6.21 miles)
USB (HID)	(1) USB Mini A/B Connector ("HOST")
Front Connectors	Advanced Configuration Interface: (1) USB Mini-B Connector ("PROGRAM"); Local Loopback Output Connector: (1) HDMI Type A Female, non-scaling

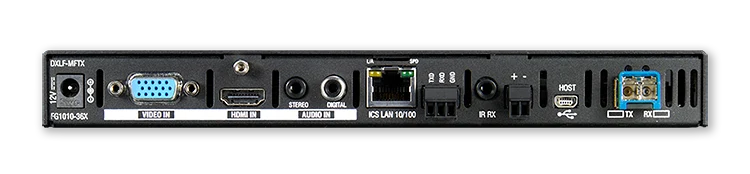

Back Connectors	Video Input: (1) HD-15 (RGBHV, RGBs, RGsB, Y/Pb/Pr, Y/c / S-Video, composite (breakout cable is required for RGB formats); HDMI Input: (1) HDMI Type A Female; Analog Stereo Input: (1) 3.5mm Mini-Stereo Jack; S/PDIF Digital Audio Input: (1) RCA Jack
HDMI	Compatible Formats: HDMI, HDCP , DVI
HDMI Support	Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i; 3D Format Support: Yes
HDMI Audio	Audio Format Support: Dolby TrueHD, Dolby Digital, DTS-HD Master Audio, DTS, 2 CH through 8 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; Audio Resolution: 16 bit to 24 bit
HDCP & DDC/EDID	HDCP Support: Supports AMX HDCP InstaGate Pro Technology; When used with an Enova DGX Digital Media Switcher the key support is up to 16 sinks per output, independent of source device; DDC/EDID Support: Yes
Analog Video Compatible Formats	RGBHV, RGBs, RGsB, YPbPr (HDTV), Y/c (S-Video), C (Composite)
Analog Video Resolution Support	Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i
Audio (Analog & Digital S/PDIF)	S/PDIF Audio Format Support: Dolby Digital, DTS, 2 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; S/PDIF Resolution: 16 to 24 bit
FG Numbers	FG1010-360
