DCP-SRX

100m 4K HDBaseT 菊花链缩放接收端

DCP-SRX

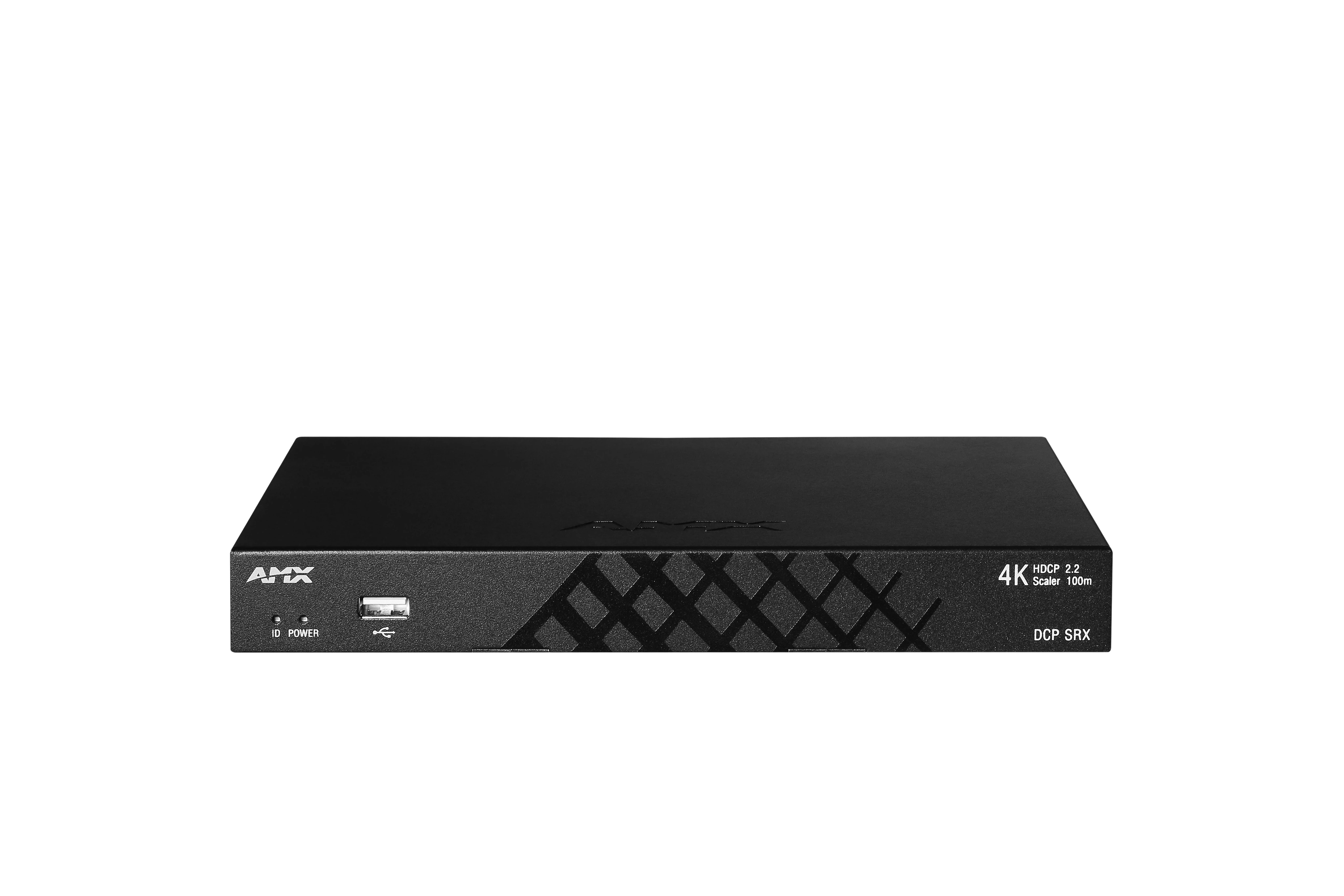

较大的图像

DCP-SRX缩放接收端支持通过HDBaseT传输高清信号,最高传输距离为100米,支持多个音视频信号源、显示端设备与其它HDBaseT设备间的级联设置。

DCP-SRX设有专用于HDBaseT信号的输入输出端口,以及用于本地显示设备连接的HDMI输出端口,支持最高4K@60Hz输出信号的缩放调节以及音频信号剥离。DCP-SRX内置以太网交换器,支持通过HDBaseT透传网络信号。

此外,DCP-SRX还设有CEC与RS232控制模块,支持对HDMI输出端口与RS232端口处显示设备的自动或手动控制。其中,RS232端口还可用于串口通信。

以最大化用户体验为设计理念,DCP-SRX一机多控,用户可选择通过全面直观的网页版用户界面或Telnet界面实现对设备或系统的控制。SCALER缩放拨码开关方便用户现场手动设置设备的输出分辨率。USB供电端口可为各类移动设备,如手机或平板等提供电源。

更多详情

融合灵活的连接性与多样的控制性,DCP-SRX缩放接收端可有效应对各类会议与教育环境中的演示与协作应用要求,是高清音视频切换与分配的理想之选。

下载

  Version Language Size Uploaded
file type icon DCP-SRX User Manual EN
en updated: 3月 2024
  en  3.9 MB 3月 2024
file type icon DCP-SRX User Manual CN
zh updated: 3月 2024
  zh  4.1 MB 3月 2024

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • HDMI输出端口内置缩放器(支持最高4K@60Hz信号),支持音频剥离输出
  • 支持HDBT输入输出的级联设置,可同时连接多个音视频信号源与显示设备
  • HDMI输入端口支持HDCP 2.2
  • 支持4K@60Hz 4:2:0传输,最高传输距离100米
  • 内置CEC与RS232控制器,支持对HDMI输出端口与RS232端口处显示设备的自动或手动控制
  • 支持系统内单台或多台设备的分组设置
  • 提供简易直观的网页版用户界面与适用于高级用户的Telnet控制指令
  • 内置以太网交换器,可用于网络访问与控制
  • 提供5V 1.5A USB电源
  • 强大的信号集合能力,确保级联应用的可靠性
  • 音频输出支持PCM 2.0

性能

技术参数 -
输入连接 1 个 HDBaseT 输入
输入视频类型 HDBaseT
输入分辨率 支持高达 4096 x 2160 @ 60 Hz 的分辨率。有关每种信号类型的详细信息,请参阅用户手册

输出

1 个 HDMI 输出,1 个 HDBaseT 输出
输出信号类型 带有 4K,HDBaseT 的 HDMI 2.0
输出分辨率 支持高达 4096 x 2160 @ 60 Hz 的分辨率。有关每种信号类型的详细信息,请参阅用户手册
控制方式 Telnet,网络 UI
常规参数 -
操作环境温度与相对湿度 32°F ~ 113°F (0°C ~ 45°C),10% ~ 90%(非冷凝)
存储环境温度与相对湿度 -4°F ~ 158°F (-20°C ~ 70°C),10% ~ 90%(非冷凝)
静电防护 人体放电模型:±8kV(气隙放电),±4kV(接触放电)

电源

12 VDC, 3A

功耗

20.6 W(最大)
尺寸(W × H × D) 223 mm x 27 mm x 196.2 mm
重量 1.2 kg
认证 CE, FCC
