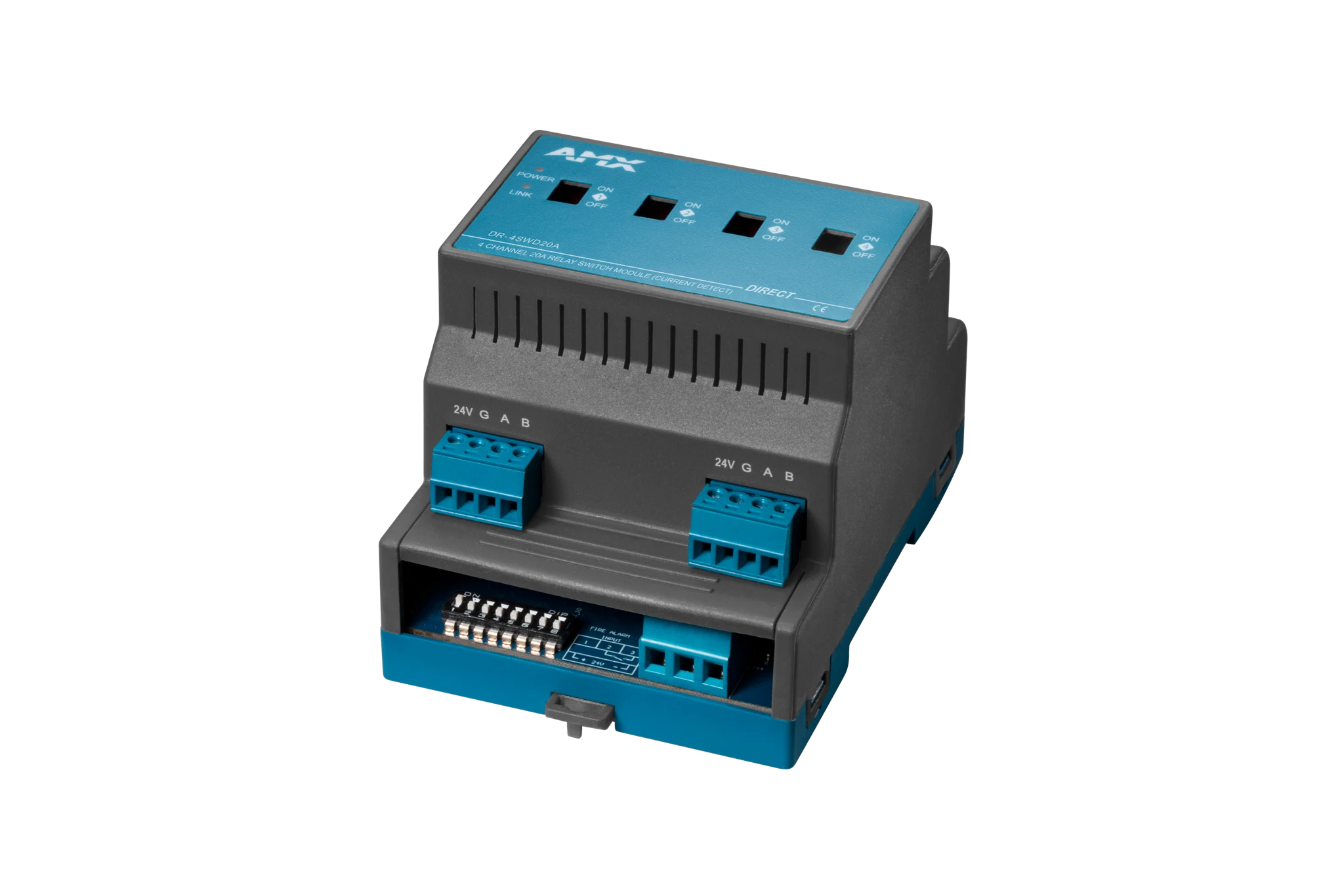

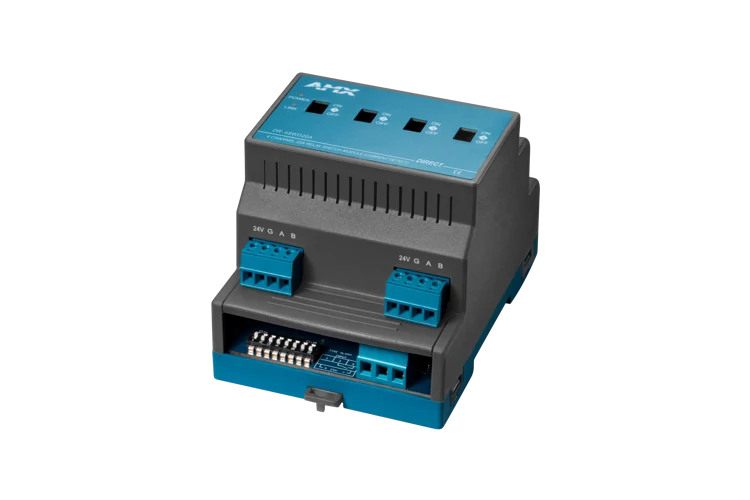

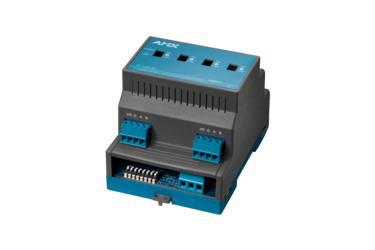

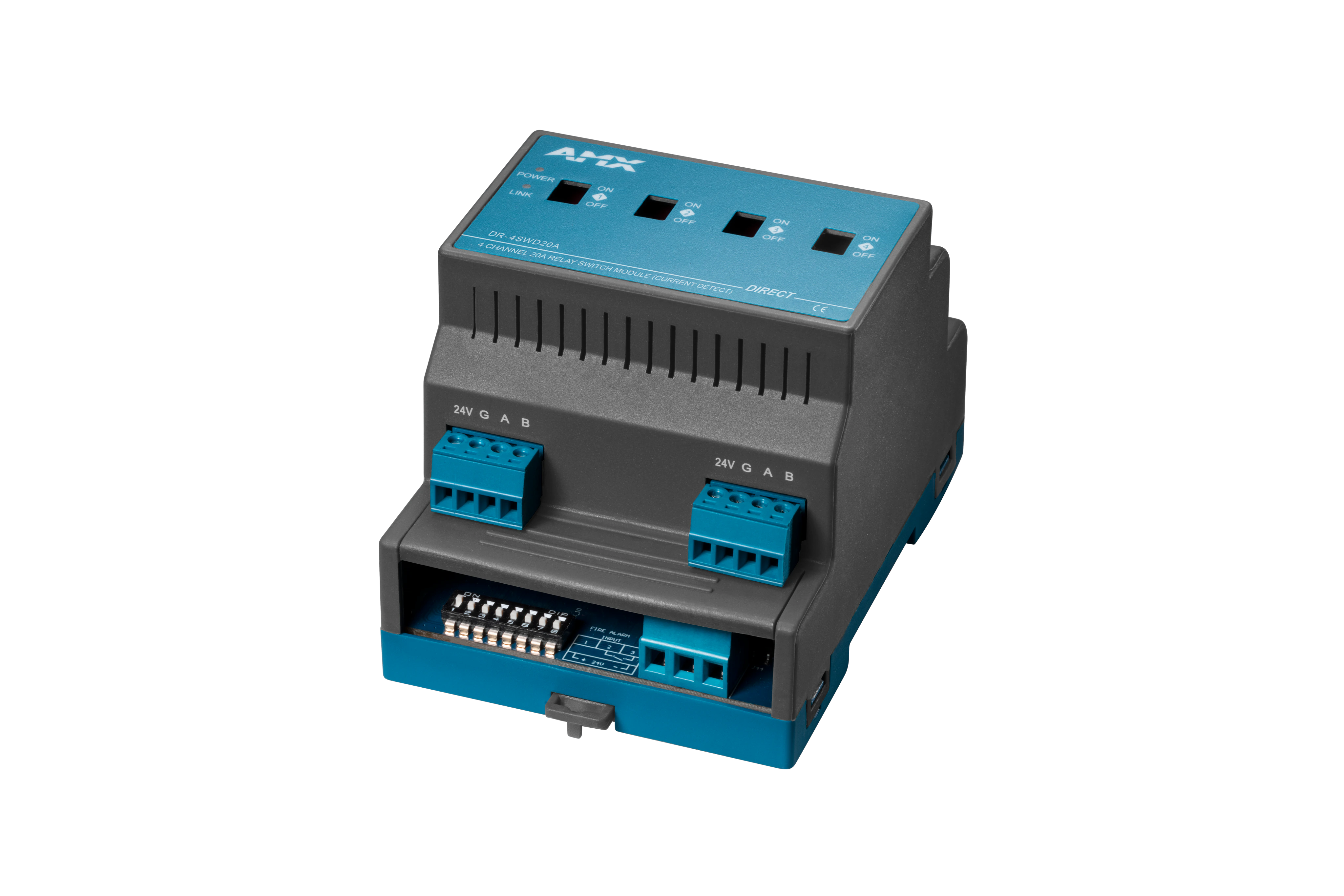

DR-4SWD20A 是一种经济高效的高性能照明控制解决方案，适用于酒店、别墅和商业建筑。它可以轻松控制灯光、空调、电力系统、窗帘和其他设备的开合。
DR-4SWD20A 含 4 路智能继电器开关，每路回路可独立控制 4400W 设备开关。配备机械强切开关，能够可视化指示各个回路开关状态。DR-4SWD20A 提供 4 路内置电流检测功能，可实时检测每回路电流的数值。可控制灯光的开关，设备直流或交流电的通断，无源干接点的通断，强电或弱电窗帘的开合，水机空调的冷热阀门，高/中/低风速的切换等。
较大的图像
下载
| Size | ||||
Spec Sheets | ||||
DR-4SWD20A Spec Sheet
updated: 10月 2023
|
1.9 MB | |||
DR-4SWD20A Spec Sheet
updated: 10月 2023
|
1.4 MB | |||
If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.
特点
- 采用磁保持继电器，提供 4 路 20A 继电器开关。
- 每个回路可独立控制 4400W 设备开关。
- 具有电流检测功能，最小检测精度为 10 mA。
- 实时检测回路电流，一旦发生数据变化，立即向监控中心报告。
- 执行场景命令后立即向监控中心返回各回路的实际开关状态。
- 自带消防接口，含 1 个无源常开端子和 1 个有源 24 V 端子。
- 具有本地及远程编程与测试功能。
- 自带机械强切开关功能，在系统死机或断电的时候，也可开关继电器。
- 支持在线刷新程序，带 DR-Link 总线断网故障报警。
- 支持RS485和DR-Link总线通信，可以级联多达 61 个设备。
性能
| 工作电压 | 24 V 直流电 ± 5% |
| 瞬间启动功耗 | ≤1.85 W |
| 输出回路 | 4 路继电器 |
| 输入电压 | 220 V交流电± 10% |
| Control load | 20 A（单路） |
| Switching times | 空载：1000000 次，负载：50000 次 |
| Current range | 范围：0-20000 mA，最小量程: 10 mA |
| Current detection | 内置电流互感线圈 |
| 总线接口 | 2 x DR-Link 总线 |
| 消防接口 | 1 x 消防接口 |
| 工作温度/湿度 | -5°C ~ 45°C/ 相对湿度≤90% |
| 储存温度/湿度 | -20°C ~ 60°C/ 相对湿度≤93% |
| 外型尺寸（长 x 宽 x 高） | 72 mm x 98 mm x 68 mm |
| 安装方式 | 标准 35 mm DIN导轨安装 |
| 净重量 | ≤331.6 g/个 |
