DUX-MTX-WP

100米墙装式HDBT发送端

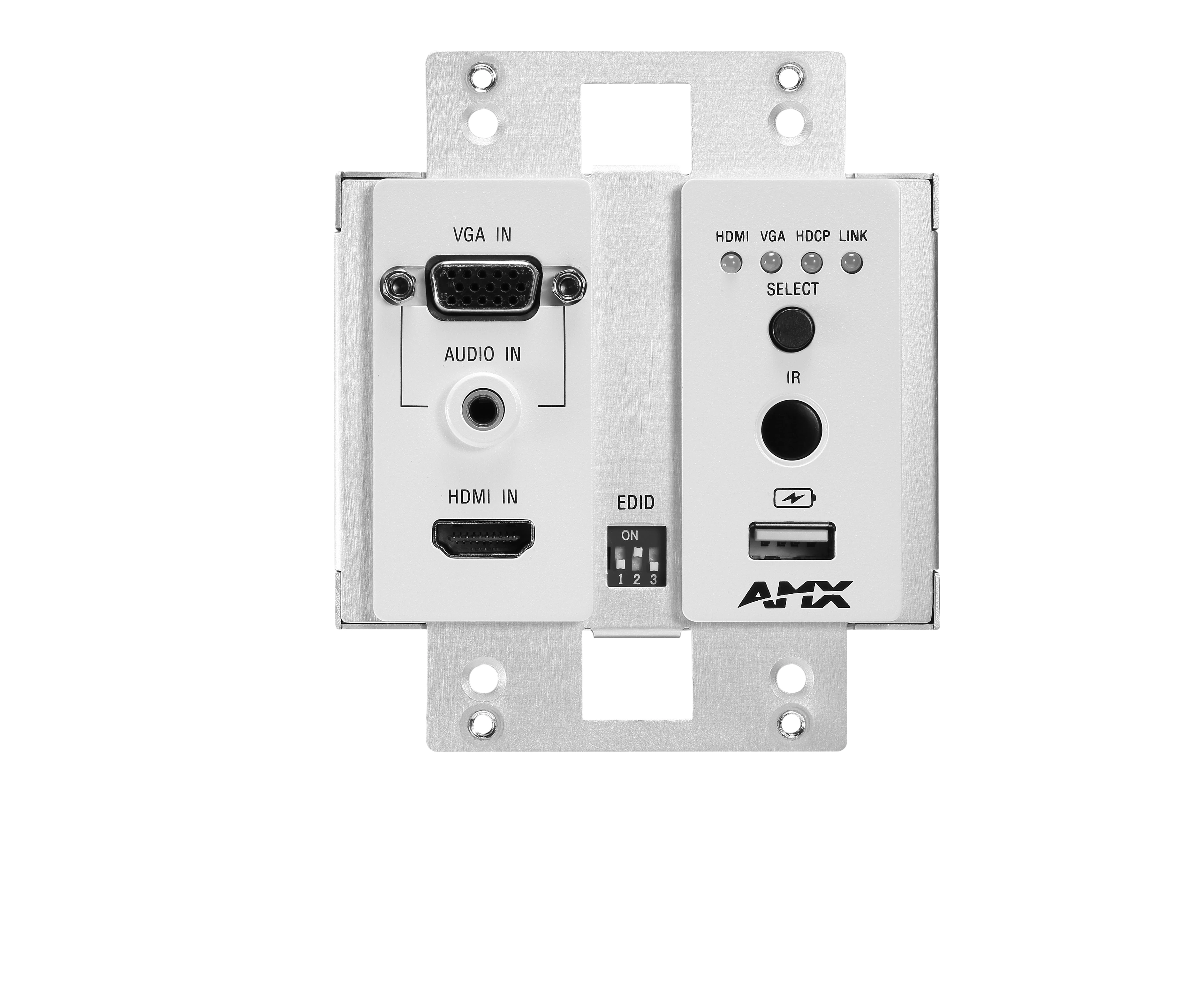

较大的图像

DUX-MTX-WP 2x1墙装式HDBT发送端支持VGA与HDMI输入,最高可传输1080P@60Hz 48bit高清音视频信号至100m/328ft或超高清4K信号至70m/230ft。

DUX-MTX-WP可自动或手动切换VGA与HDMI输入。采用自动切换模式时,设备将自动检测端口处的有效信号,并优先选用HDMI信号。前面板处SELECT按键则提供了便捷快速的手动输入信号切换。

DUX-MTX-WP连接Cat6a/7线缆即可传输音视频信号、网络信号、双向红外与RS232信号、直流电,极大地提升了产品的便利性。独立的EDID拨码开关方便用户根据安装要求手动调节设备的EDID设置,有效解决各类通信与兼容问题。

全面支持HDMI 1.4、兼容HDMI 2.0与HDCP 2.2、VGA与HDMI输入切换,DUX-MTX-WP为商用与家用环境提供了优质的高清音视频传输与切换方案。

更多详情

DUX-MTX-WP 适用于商用与家用环境中的VGA-HDMI高清音视频传输切换。

下载

  Version Language Size Uploaded
file type icon DUX-MTX-WP User Manual EN
en updated: 9月 2023
  en  2.0 MB 9月 2023
file type icon DUX-MTX-WP User Manual CN
zh updated: 9月 2023
  zh  2.2 MB 9月 2023

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 支持VGA或HDMI输入至HDBT输出
  • 传输距离:
    使用Cat5e/6线缆:
    - 高达70m/230ft4K@30Hz YUV 4:4:4 24bit4K@60Hz YUV 4:2:0 24bit
    - 高达100m/328ft1080p@60Hz 36bit
    使用Cat6a/7线缆:
    - 高达100m/328ft4K@30Hz YUV 4:4:4 24bit4K@60Hz YUV 4:2:0 24bit
    - 高达100m/328ft1080p@60Hz 48bit
  • 自动检测输入信号;自动或手动切换VGA与HDMI输入信号
  • 全面支持HDMI 1.4,兼容HDMI 2.0(4K@60Hz 4:2:0)
  • 兼容HDCP 2.2
  • VGA输入支持EDID管理
  • 支持通过HDBT传输音视频信号、网络信号、双向红外与RS232透传信号等
  • 支持单向PoE功能,可通过具有PSE功能的HDBT接收端进行供电
  • 紧凑轻便,便于安装

注意:实际信号传输距离取决于使用信号的分辨率与线缆规格。

性能

技术参数 -

输入

1 个 HDMI 输入,1 个 VGA 输入,1 个音频输入

输入信号类型

HDMI:TMDS
输入分辨率 HDMI:最高 4K@60Hz YUV 4:2:0 VGA:最高 1920 x 1200@60Hz
输入端口 模拟立体声音频:1 个 3.5mm 迷你插孔
音频格式 • HDMI:支持最高 7.1 DTS Master HD 和 DolbyTrue HD 的多声道数字音频 • VGA:立体声
输入视频等级 0.5-1.0 V p-p

输出

1 个 HDBT 输出
输出信号类型 HDBT
输出分辨率 最高 4K@60Hz YUV 4:2:0
视频阻抗 100 Ω
最大像素时钟 297 MHz
常规参数 -
操作环境温度与相对湿度 32°F ~ 113°F (0°C ~ 45°C) 10% ~ 90%,非冷凝
存储环境温度与相对湿度 -4°F ~ 140°F (-20°C ~ 70°C) 10% ~ 90%,非冷凝

电源

12 VDC 1.5A

功耗

3.36 W
静电防护 人体放电模型:±8kV(气隙放电),±4kV(接触放电)
尺寸(W × H × D) 105.6 mm × 36.2 mm × 91 mm
重量 0.20 kg
认证 CE, FCC
线缆规格 -
Cat5e/6 范围:100m/328ft 支持的视频:1080p@60Hz 36bit
Cat5e/6 范围: 70m/230ft 1080p@60Hz 3D / 4K@30Hz YUV4:4:4 / 4K@60Hz YUV4:2:0
Cat6a/7 范围: 100m/328ft 1080p@60Hz 36bit / 1080p@60Hz 48bit / 1080p@60Hz 3D / 4K@30Hz YUV4:4:4 / 4K@60Hz YUV4:2:0
