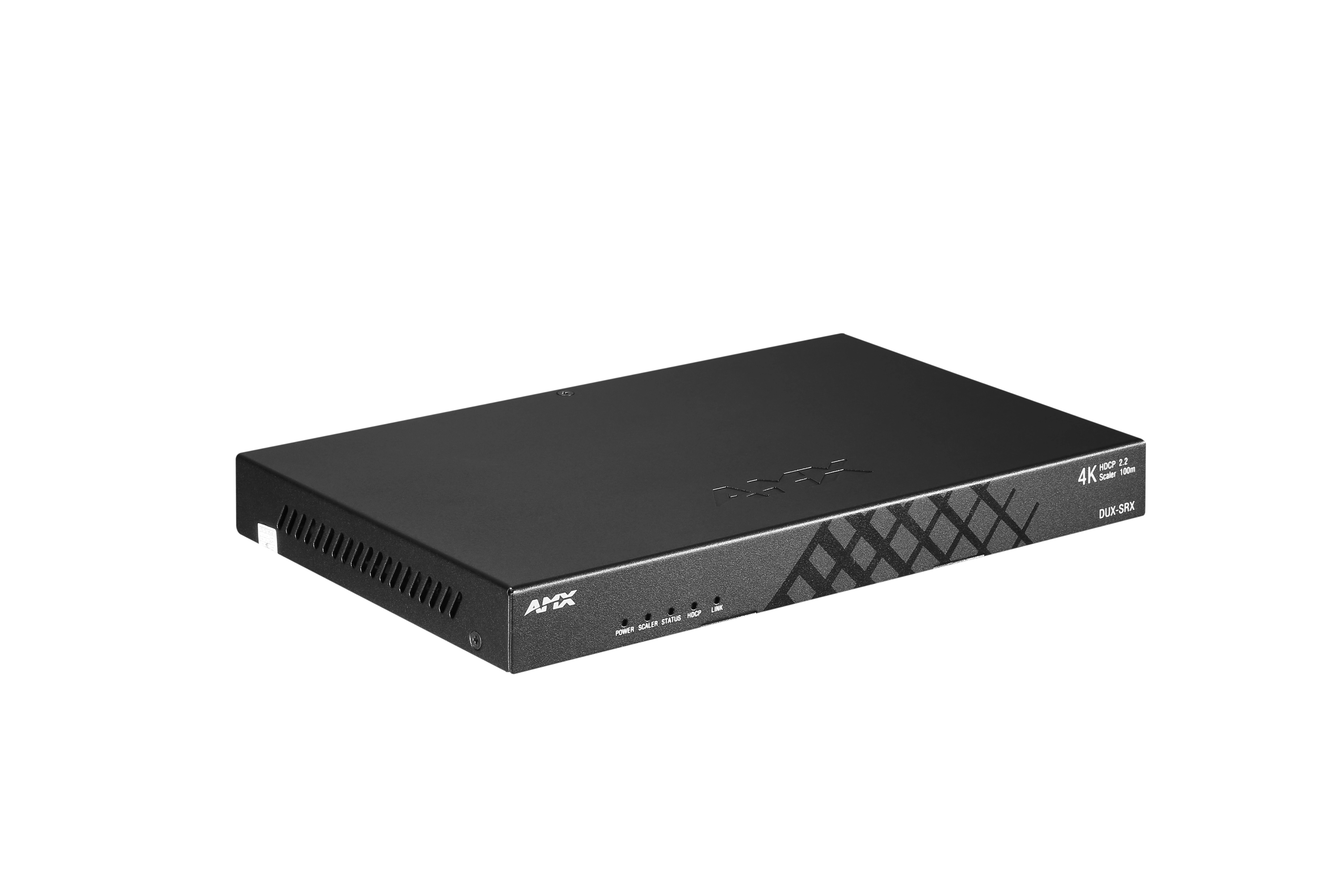

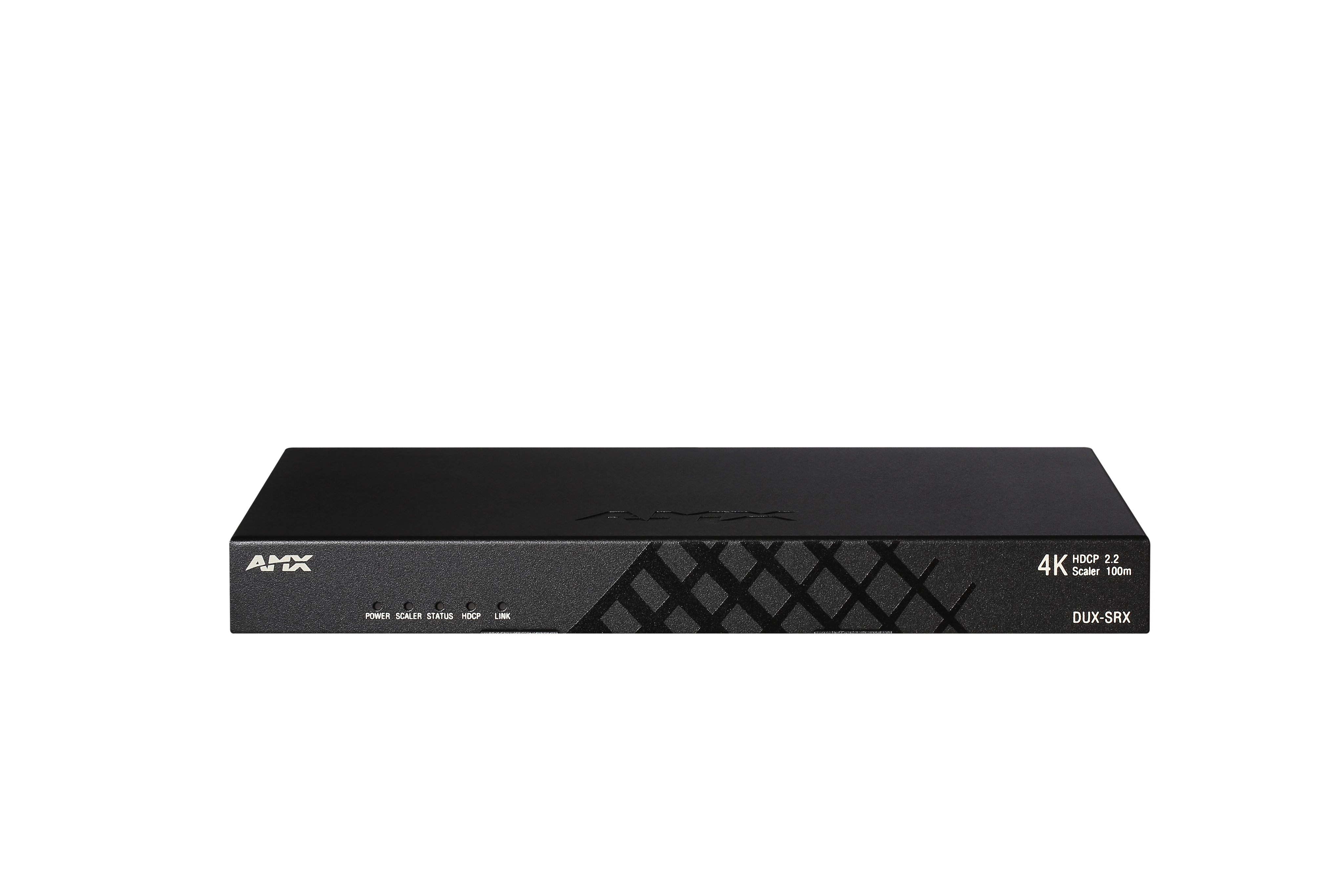

AMX DUX-SRX

较大的图像

DUX-SRX HDBaseT延长器接收端内置4K@60Hz缩放器，支持最高100米超高清视频传输以及数字与模拟音频剥离输出。

DUX-SRX默认采用HDMI自动缩放输出，也可通过API指令调节输出分辨率。作为HDBaseT延长器接收端，DUX-SRX支持通过CEC或RS232控制显示端设备、音量调节、网络路由，并可选择第三方控制。该设备亦提供了良好的单线缆解决方案，使用一根CatX线缆即可传输音视频信号、网络信号、RS232信号与红外信号。

下载

	Version	Language	Size	Uploaded
DUX-SRX User Manual EN updated: 5月 2023			2.0 MB	5月 2023
DUX-SRX User Manual CN updated: 5月 2023			2.2 MB	5月 2023

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

传输能力
使用Cat5e/6线缆：
- 最高70m/230ft：4K@30Hz YUV 4:4:4 24bit或4K@60Hz YUV 4:2:0 24bit
- 最高100m/328ft：1080p@60Hz 36bit
使用Cat6a/7线缆：
- 最高100m/328ft：4K@30Hz YUV 4:4:4 24bit或4K@60Hz YUV4:2:0 24bit
- 最高100m/328ft：1080p@60Hz 48bit

支持HDMI模拟或数字音频信号剥离输出
全面支持HDMI 1.4，兼容HDMI 2.0（4K@60Hz 4:2:0）
兼容HDCP 2.2
单CatX线缆即可传输双向红外、RS232与网络信号等
默认采用HDBT自动缩放输出，并支持通过API指令调节输出分辨率
HDMI OUT内置CEC控制功能
内置RS232控制器，可用于预存或存储显示设备的RS232命令
支持通过检测输入信号状态并使用CEC自动控制或RS232命令来开启或关闭显示设备
搭配矩阵（如DUX-8D）使用即可实现无缝切换

注意：实际信号传输距离取决于使用信号的分辨率与线缆规格。

性能

技术参数	-
输入	1 个 HDBT 输入
输入信号类型	HDBT
输入分辨率	支持高达 4096 x 2160 @ 60 Hz 的分辨率。有关每种信号类型的详细信息，请参阅用户手册
输入视频等级	0.5-1.2 V p-p
输出	1 个 HDMI 输出，1 个 S/PDIF 输出，1 个音频输出
输出信号类型	HDMI：TMDS
输出端口	S/PDIF 输出，L/R 输出
音频格式	S/PDIF 输出：PCM 2.0, Dolby 2.0, Dolby 5.1；L/R 输出：PCM 2.0。
输出分辨率	支持高达 4096 x 2160 @ 60 Hz 的分辨率。有关每种信号类型的详细信息，请参阅用户手册
视频阻抗	100 Ω
最大像素时钟	594 MHz
控制方式	Telnet, RS232, IR
常规参数	-
操作环境温度与相对湿度	32°F ~ 113°F (0°C ~ 45°C) 10% ~ 90%，非冷凝
存储环境温度与相对湿度	-4°F ~ 140°F (-20°C ~ 70°C) 10% ~ 90%，非冷凝
电源	12 VDC 3.0A
功耗	16.4 W（最大）
静电防护	人体放电模型：±8kV（气隙放电），±4kV（接触放电）
尺寸（W × H × D）	234.4 mm × 25 mm × 143 mm
重量	0.9 kg
认证	CE, FCC
Cat5e/6 范围:100m/328ft	支持的视频：1080p@60Hz 36bit
Cat5e/6 范围: 70m/230ft	支持的视频：1080p@60Hz 3D 4K@30Hz YUV4:4:4 4K@60Hz YUV4:2:0
Cat6a/7 范围: 100m/328ft	支持的视频：1080p@60Hz 36bit 1080p@60Hz 48bit 1080p@60Hz 3D 4K@30Hz YUV4:4:4 4K@60Hz YUV4:2:0
