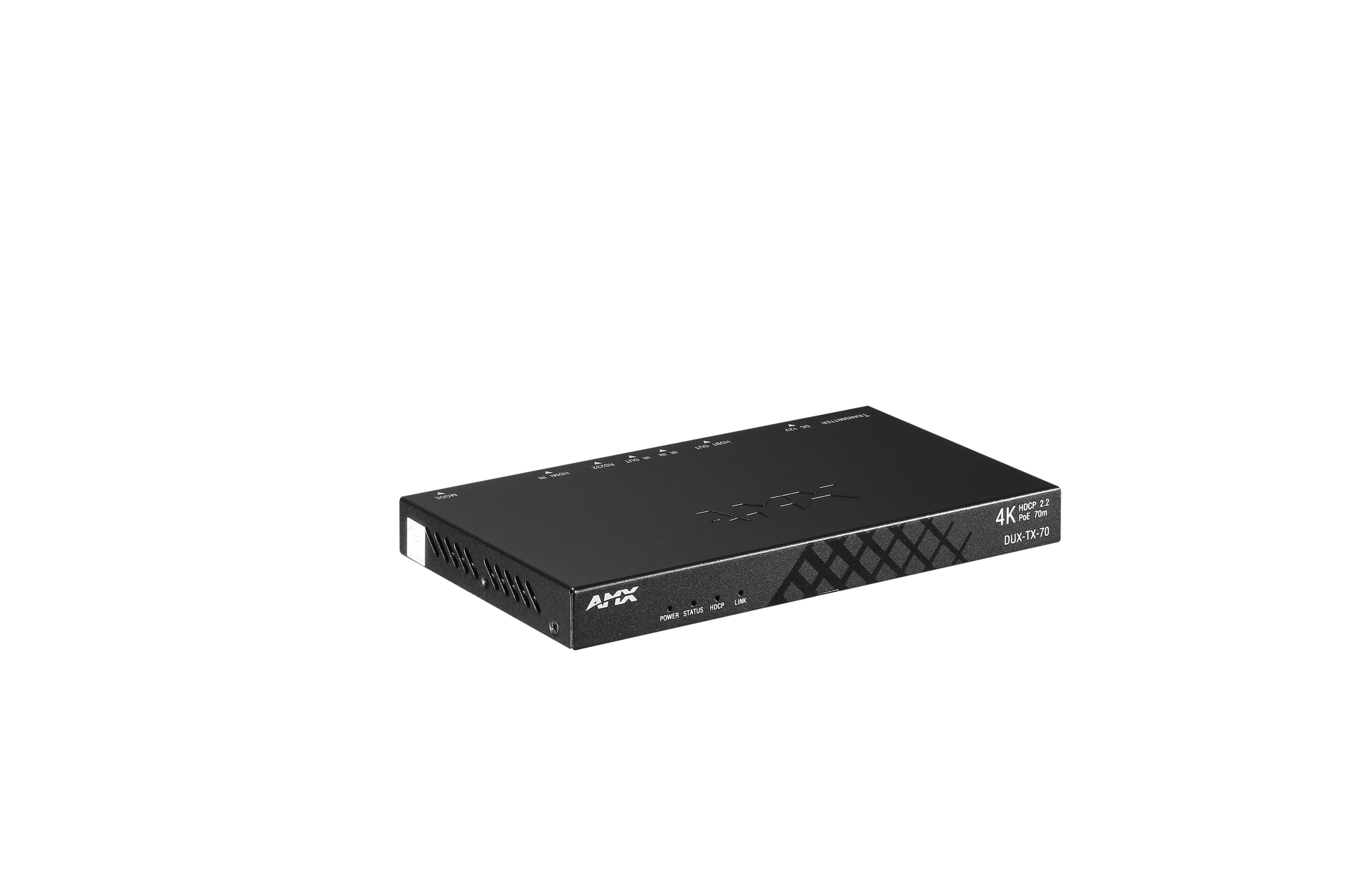

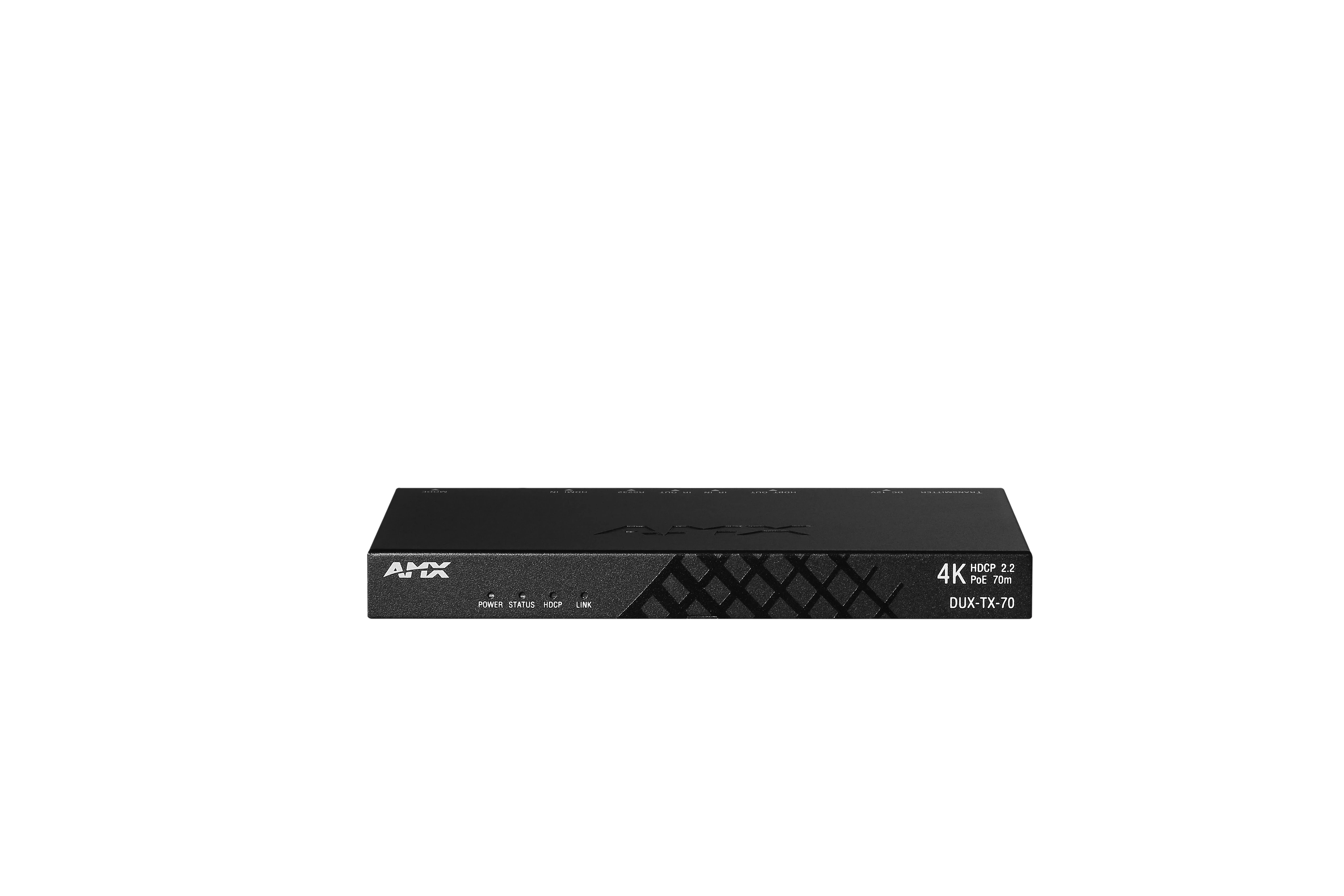

DUX-TX-70发射端与DUX-RX-70接收端是一对HDMI延长器，通过CatX线延长信号，传输1080p信号高达70m（230ft），4K@30Hz信号高达40m（131ft）。
DUX-TX-70与DUX-RX-70支持PoE功能，仅需将DUX-TX-70连接电源，即可为DUX-TX-70与DUX-RX-70同时供电。通过红外功能，可在显示端控制信号源，或在信号源端控制显示端设备。使用CatX线缆，DUX-TX-70与DUX-RX-70还可实现RS232透传控制。
较大的图像
更多详情
DUX-TX-70与DUX-RX-70 HDMI延长器应用广泛，适用于家庭、办公、数字娱乐中心、控制中心、会议室、学校或企业培训等要求远距离HDMI信号传输的应用场景。
下载
| Size | |
DUX-TX-70 & DUX-RX-70 HDMI EXTENDER User Manual EN
updated: 9月 2023
|
1.7 MB |
DUX-TX-70 & DUX-RX-70 HDMI EXTENDER User Manual CN
updated: 9月 2023
|
1.9 MB |
If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.
特点
- 超薄机身、节省空间、安装简单。
- 传输1080p信号时，HDMI输入输出线缆最长可达15米。
- 传输4k@30Hz信号时，HDMI输入线缆最长可达10米，HDMI输出线缆最长可达15米。
- 支持高清信号传输。通过CatX线，1080p信号传输距离高达70m，4K @30Hz 信号传输距离高达40m。
- 以太网CatX线方案，包括高清音视频传输、红外控制、RS232透传以及以太网供电（DUX-TX-70至DUX-RX-70）。
- 全面支持HDMI 1.4，兼容HDMI 2.0（4K@60Hz 4:2:0）。
- 兼容HDCP 2.2。
- 支持信号源与显示端的双向红外控制功能。
- 支持RS232固件升级与串口命令传输。
- 全球通用电源，具有高可靠性与低功耗等特性，可降低运行成本。
注意：实际信号传输距离取决于使用信号的分辨率与线缆规格。
性能
| 技术参数 | - |
输入 |
DUX-TX-70：1 个 HDMI 输入 / DUX-RX-70：1 个 HDBT 输入 |
输入信号类型 |
DUX-TX-70：TMDS / DUX-RX-70：HDBT |
| 输入分辨率支持 | DUX-TX-70：4K, 1080p, 1080i, 720p, 576p, 480p, 576i, 480i / DUX-RX-70：4K, 1080p, 1080i, 720p, 576p, 480p, 576i, 480i |
| 输入视频等级 | DUX-TX-70：0.5-1.2 V p-p / DUX-RX-70：0.5-1.2 V p-p |
| 输入DDC信号 | DUX-TX-70：5 V p-p / DUX-RX-70：5 V p-p |
输出 |
DUX-TX-70：1 个 HDBT 输出 / DUX-RX-70：1 个 HDMI 输出 |
| 输出信号类型 | DUX-TX-70：HDBT / DUX-RX-70：TMDS |
| 输出分辨率支持 | DUX-TX-70：4K, 1080p, 1080i, 720p, 576p, 480p, 576i, 480i / DUX-RX-70：4K, 1080p, 1080i, 720p, 576p, 480p, 576i, 480i |
| 视频阻抗 | DUX-TX-70：100 Ω / DUX-RX-70：100 Ω |
| 最大像素时钟 | DUX-TX-70：297 MHz / DUX-RX-70：297 MHz |
| 常规参数 | - |
| 操作环境温度与相对湿度 | DUX-TX-70：32°F ~ 113°F (0°C ~ 45°C) / 10% ~ 90%，非冷凝 / DUX-RX-70：32°F ~ 113°F (0°C ~ 45°C) / 10% ~ 90%，非冷凝 |
| 存储环境温度与相对湿度 | DUX-TX-70：-4°F ~ 140°F (-20°C ~ 70°C) / 10% ~ 90%，非冷凝 / DUX-RX-70：-4°F ~ 140°F (-20°C ~ 70°C) / 10% ~ 90%，非冷凝 |
电源 |
DUX-TX-70：12 VDC 1.5A / DUX-RX-70：12 VDC 1.5A |
功耗 |
DUX-TX-70：≤11.8 W（对） / DUX-RX-70：≤11.8 W（对） |
| 静电防护 | DUX-TX-70：人体放电模型：±8kV（气隙放电），±4kV（接触放电） / DUX-RX-70：人体放电模型：±8kV（气隙放电），±4kV（接触放电） |
| 浪涌保护 | DUX-TX-70：电压：±1 kV / DUX-RX-70：电压：±1 kV |
| 群脉冲 | DUX-TX-70：数据通信线：1 kV 电源核心：2 kV / DUX-RX-70：数据通信线：1 kV 电源线：2 kV |
| 净重量 | DUX-TX-70：400 g / DUX-RX-70：400 g |
| 尺寸（W × H × D） | DUX-TX-70：173 mm × 18 mm × 94.8 mm (6.84” × 0.71” × 3.75”) / DUX-RX-70：173 mm × 18 mm × 94.8 mm (6.84” × 0.71” × 3.75”) |
| 认证 | DUX-TX-70：CE, FCC / DUX-RX-70：CE, FCC |
| 线缆规格 | - |
| Cat6a/7 范围: 70 m / 230 ft | 支持的视频：1080p@60Hz, 36 bpp |
| Cat6a/7 范围: 40 m / 131 ft | 支持的视频：1080p@60Hz, 48 bpp 1080p@60Hz, 3D 4K@30Hz |
| Cat5e/6 范围: 60 m / 197 ft | 支持的视频：1080p@60Hz, 36 bpp |
| Cat5e/6 范围: 35 m / 115 ft | Supported Video:1080p@60Hz, 48 bpp 1080p@60Hz, 3D 4K@30Hz |
