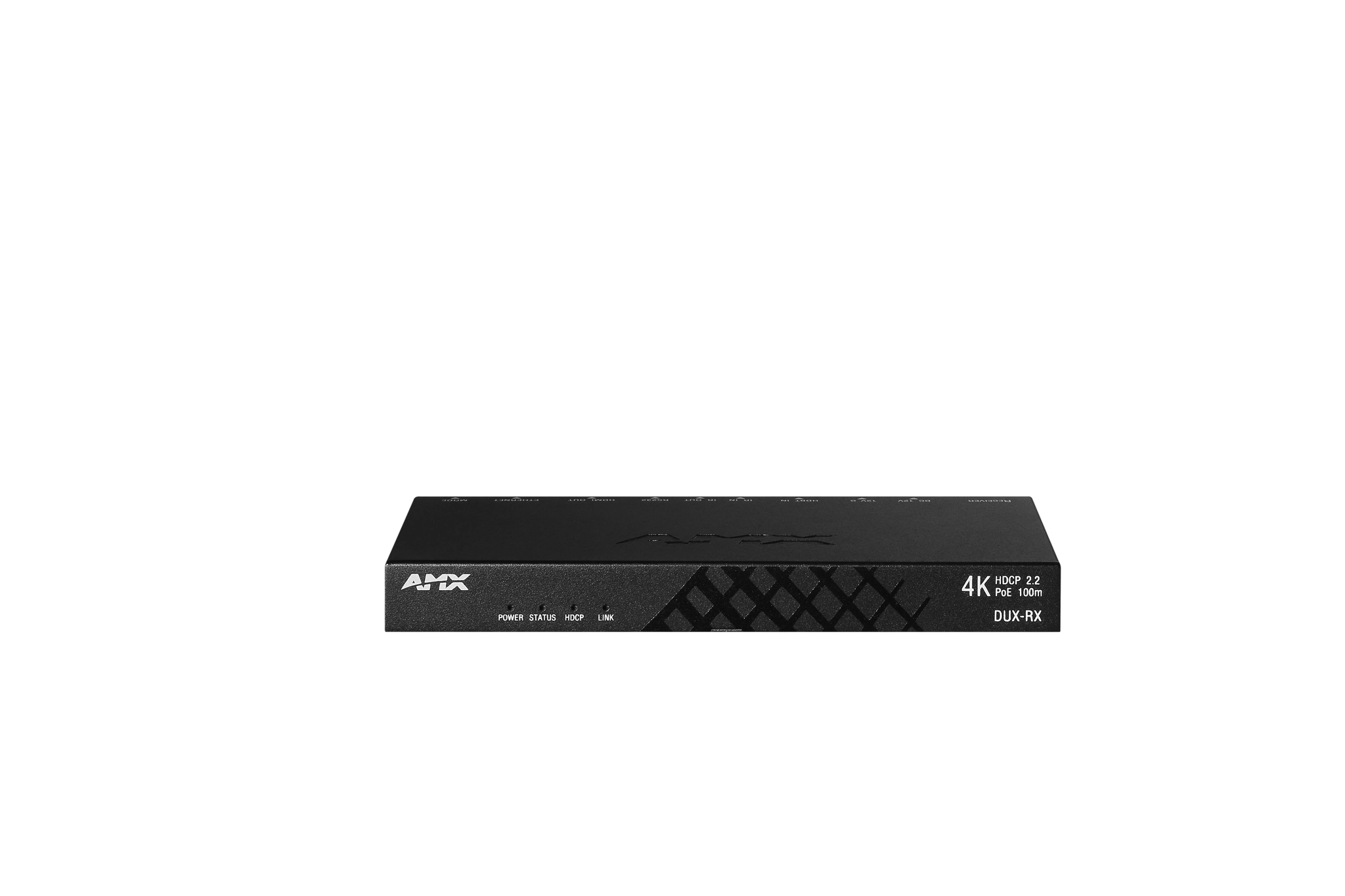

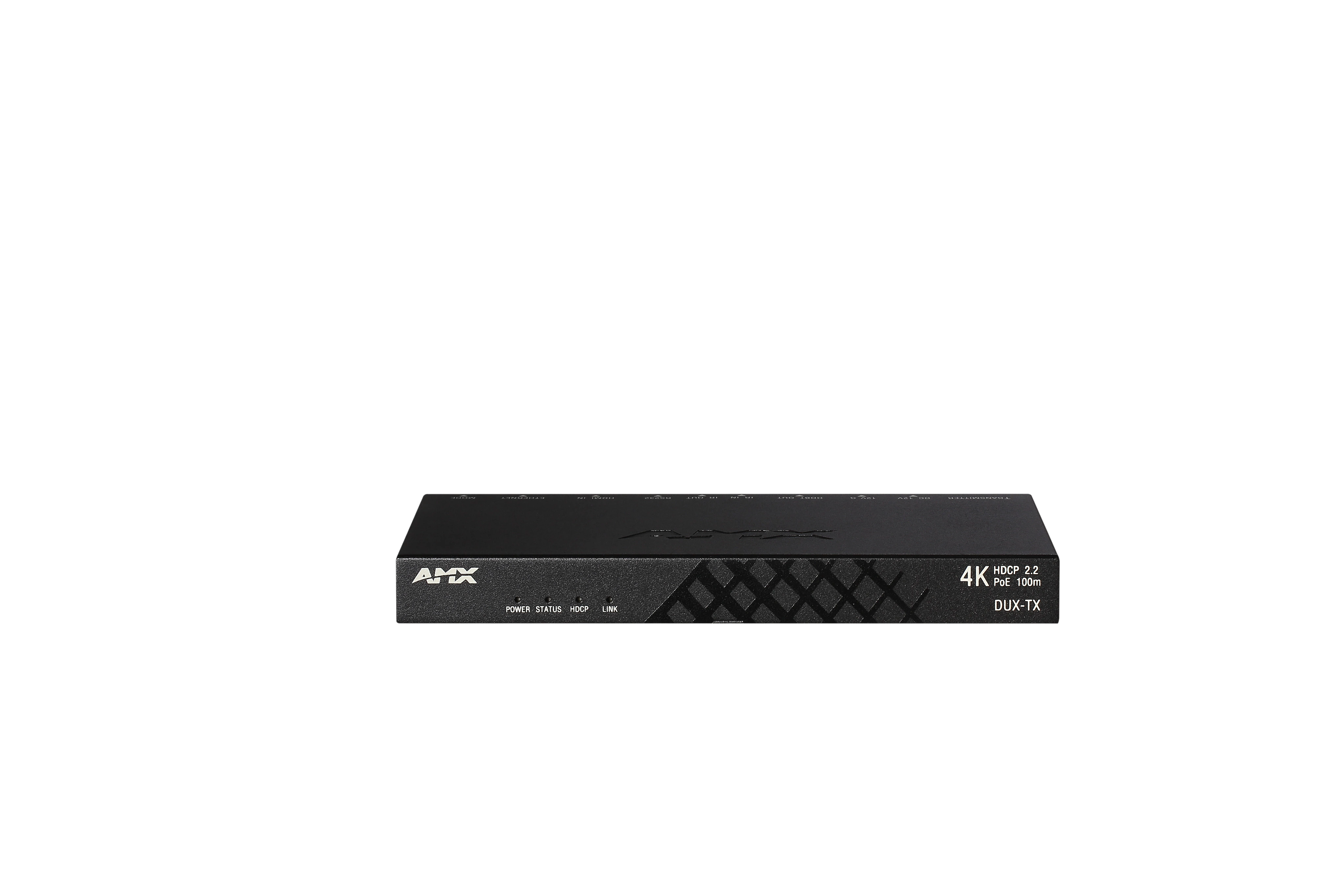

DUX-TX发射端与DUX-RX接收端是一对HDMI延长器，通过CatX线延长信号，传输1080p信号高达100m，4K信号高达70m。
DUX-TX与DUX-RX支持PoE功能，仅需将DUX-TX连接电源，即可为DUX-TX与DUX-RX同时供电。通过红外功能，可在显示端控制信号源，或在信号源端控制显示端设备。DUX-TX与DUX-RX提供网络接口，可通过路由器实现网络通信。使用CatX线缆，DUX-TX与DUX-RX还可RS232透传控制。
较大的图像
更多详情
DUX-TX与DUX-RX HDMI延长器应用广泛，适用于家庭、办公、数字娱乐中心、控制中心、会议室、学校或企业培训等要求远距离HDMI信号传输的应用场景。
下载
| Size | |
DUX-TX & DUX-RX HDMI EXTENDER User Manual EN
updated: 12月 2023
|
1.7 MB |
DUX-TX & DUX-RX HDMI EXTENDER User Manual CN
updated: 12月 2023
|
2.0 MB |
If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.
特点
- 超薄机身、节省空间、安装简单。
- 传输1080p信号时，HDMI输入输出线缆最长可达15米。
- 传输4k@30Hz信号时，HDMI输入线缆最长可达10米，HDMI输出线缆最长可达15米。
- 支持长距离高清信号传输：通过CatX线，1080p信号传输距离高达100米，4K信号传输距离高达70米。
- 以太网CatX线方案，包括高清音视频传输、红外控制、RS232透传、网络以及以太网供电（DUX-TX至DUX-RX）。
- 全面支持HDMI 1.4，兼容HDMI 2.0（4K@60Hz 4:2:0）。
- 兼容HDCP 2.2。
- 支持信号源与显示端的双向红外控制功能。
- 支持RS232固件升级与串口命令传输。
- 以太网接口通过路由器可实现网络通信。
- 全球通用电源，具有高可靠性与低功耗等特性，可降低运行成本。
注意：实际信号传输距离取决于使用信号的分辨率与线缆规格。
性能
| 技术参数 | - |
输入 |
DUX-TX：1 个 HDMI 输入 / DUX-RX：1 个 HDBT 输入 |
输入信号类型 |
DUX-TX：TMDS / DUX-RX：HDBT |
| 输入分辨率支持 | DUX-TX：4K, 1080p, 1080i, 720p, 576p, 480p, 576i, 480i / DUX-RX：4K, 1080p, 1080i, 720p, 576p, 480p, 576i, 480i |
| 输入视频等级 | DUX-TX：0.5-1.2 V p-p / DUX-RX：0.5-1.2 V p-p |
| 输入DDC等级 | DUX-TX：5 V p-p / DUX-RX：5 V p-p |
输出 |
DUX-TX：1 个 HDBT 输出 / DUX-RX：1 个 HDMI 输出 |
| 输出信号类型 | DUX-TX：HDBT / DUX-RX：TMDS |
| 输出分辨率支持 | DUX-TX：4K, 1080p, 1080i, 720p, 576p, 480p, 576i, 480i / DUX-RX：4K, 1080p, 1080i, 720p, 576p, 480p, 576i, 480i |
| 视频阻抗 | DUX-TX：100 Ω / DUX-RX：100 Ω |
| 最大像素时钟 | DUX-TX：297 MHz / DUX-RX：297 MHz |
| 常规参数 | - |
| 操作环境温度与相对湿度 | DUX-TX：32°F ~ 113°F (0°C ~ 45°C) / 10% ~ 90%，非冷凝 / DUX-RX：32°F ~ 113°F (0°C ~ 45°C) / 10% ~ 90%，非冷凝 |
| 存储环境温度与相对湿度 | DUX-TX：-4°F ~ 140°F (-20°C ~ 70°C) / 10% ~ 90%，非冷凝 / DUX-RX：-4°F ~ 140°F (-20°C ~ 70°C) / 10% ~ 90%，非冷凝 |
电源 |
DUX-TX：12 VDC 1.5A / DUX-RX：12 VDC 1.5A |
功耗 |
DUX-TX：≤11.8 W（对） / DUX-RX：≤11.8 W（对） |
| 静电防护 | DUX-TX：人体放电模型：±8kV（气隙放电），±4kV（接触放电） / DUX-RX：人体放电模型：±8kV（气隙放电），±4kV（接触放电） |
| 浪涌保护 | DUX-TX：电压：±1 kV / DUX-RX：电压：±1 kV |
| 群脉冲 | DUX-TX：数据通信线：1 kV 电源核心：2 kV / DUX-RX：数据通信线：1 kV 电源线：2 kV |
| 净重量 | DUX-TX：400 g / DUX-RX：400 g |
| 尺寸（W × H × D） | DUX-TX：173 mm × 18 mm × 94.8 mm (6.82” × 0.71” × 3.74”) / DUX-RX：173 mm × 18 mm × 94.8 mm (6.82” × 0.71” × 3.74”) |
| 认证 | DUX-TX：CE, FCC / DUX-RX：CE, FCC |
| 线缆规格 | - |
| Cat5e/6 范围: 100 m | 支持的视频：1080p, 60Hz, 36 bpp |
| Cat5e/6 范围: 70 m | 支持的视频：1080P, 60Hz, 48 bpp 1080P, 60Hz, 3D 4K, 30Hz |
| Cat6a/7 范围: 100 m | 支持的视频：1080P, 60Hz, 48 bpp 1080P, 60Hz, 3D 4K, 30Hz |
