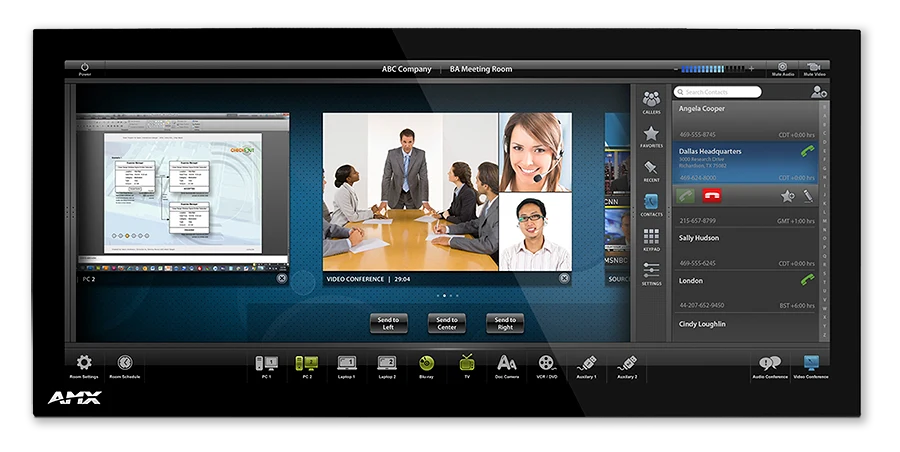

AMX MXD-2000XL-PAN-NC

较大的图像

Replacement Products

MXA-RMK-20

适于 20.3" Modero X 系列横向触控面板的机架安装套件
MXA-FMK-20

适于 20.3" Modero X® 系列壁挂式触控面板的嵌入式安装套件
MXA-MPL

Modero X® 和 Modero S 系列多重实时预览
PSR5.4

12 VDC，5.4 A 电源，含 3.5 mm Phoenix 接口（含固定螺丝）
CB-MXP19/20

适于 19" 或 20" 壁挂式 Modero X® 系列触控面板的布线盒和盖板
MXA-CLK

Modero X® 和 Modero S 系列屏幕清洁套件
MXA-USB-C

适于 Modero X® 和 Modero S 系列触控面板的 USB 端口盖

该产品已停产，预计最后订购日期为 2019 年 3 月 31 日。

建议的替代方案是 MT-2002、MD-1002 和 MXT-2000XL-PAN-NC。

MXD-2000XL-PAN-NC/20.3” Modero X^® 系列全景壁挂式触控面板（未设置相机和麦克风）专门略除原 Modero X 系列面板的相机、近场通讯™ (NFC)、麦克风和蓝牙功能，以满足禁止使用这些功能的设施的安全性要求。

Modero X 系列触控面板创造了多项业内第一，其中包括美观精致的全景电容式多点触控屏 - 它能确保用户以最少的导航步骤使用多个应用程序。独特的低调设计使产品可与桌面完美契合，不会遮挡视线，还有各种安装选项可供提高安全性和便利性。

下载

	Version	Language	Size	Uploaded
Data Sheet updated: 1月21日			437.8 KB	1月21日
Comparison Chart updated: 1月21日			173.5 KB	1月21日
Manuals
Installation Hardware Reference Manual - Modero X Series G4 Touch Panels updated: 10月22日			4.6 MB	10月22日
Software
G4 Support Files version 3.3.62, updated: 7月16日	3.3.62		35.7 MB	7月16日
TPDesign4 version 3.3.674, updated: 12月29日	3.3.674		68.9 MB	12月29日
Firmware
Modero X Series G4 Touch Panels Firmware version 2.104.134, updated: 3月16日	2.104.134		47.2 MB	3月16日
Quick Start Guides
Quick Start Guide - MXD-2000XL-PAN Modero X Series Panoramic Wall Touch Panel updated: 10月22日			275.5 KB	10月22日
Certifications
Modero X Series 19.4"/20.3" Touch Panels UL Certificate of Compliance updated: 4月26日			416.6 KB	4月26日
Modero X Series 20.3" Touch Panel CE Declaration of Conformity updated: 4月26日			255.4 KB	4月26日
Modero X Series 19.4"/20.3" Touch Panels IECEE CB Test Certificate updated: 4月26日			125.3 KB	4月26日
Whitepapers
Digital Media Capabilities of the Modero X Series Touch Panels updated: 4月25日			1.2 MB	4月25日
AMX AV/IT Administrator's Guide updated: 10月23日			2.6 MB	10月23日
Application Guides
AMX and the Perfect Meeting Room updated: 10月22日			426.4 KB	10月22日
Safety Sheets
Safety Instructions - Modero X Series G4 Touch Panels updated: 10月22日			103.2 KB	10月22日
Programming Guides
Configuration and Programming Guide - Modero S/X Series G4 Touch Panels HydraPort Touch Connection Ports updated: 10月22日			2.2 MB	10月22日
Device Modules
AMX Communications Application updated: 10月22日			16.9 MB	10月22日
MET-ECOM/D Metreau Entry Communicator Device Module updated: 10月22日			2.7 MB	10月22日
Touch Panel Files
MXT/D-2000XL-PAN/PAN-NC Page Transitions Demo Touch Panel File (1920x800) updated: 7月18日			3.9 MB	7月18日

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

全景控制界面 - 全景触控面板令人印象深刻的控制界面连同全新 PanTastic 用户界面将用户体验推上全新境界 - 控制界面执行各项活动的方式与计算机大致相同，专用空间可实现多任务同步处理
图形阶跃与界限Modero X 系列拥有直观的用户界面功能，其中包括：手势、滑动、动态重排序以及增强版的动画功能
任何角度都完美无瑕 - 作为平板/移动设备领域的最新技术，面内切换 (IPS) 提供目前市场上最宽的视角和最准确的色彩再现
可用机箱安装套件 - 您可以选择将 20.3” Modero X 系列全景景观式壁挂/嵌装触控面板通过 MXA-RMK-20 Modero X 系列机箱安装套件 (FG5969-60) 直接安装到设备机箱上。该套件包括机箱安装架、螺钉和垫圈

*产品更新公告：2017 年 10 月 1 日当天或之后发货的所有 AMX Modero X^® 系列触控面板不会提供 Near Field Communication™（NFC，近场通信）和高频 RFID (HF RFID) 功能。

性能

显示屏尺寸（宽高）	横向：20.4" x 9.5" (519 mm x 242 mm), 21.3" (541 mm) 对角线，纵向：9.5" x 20.4" (242 mm x 519 mm), 21.3" (541 mm) 对角线
可视区域（宽高）	横向 18.7" x 7.8" (475 mm x 198 mm ), 20.3" (514 mm) 对角线，纵向 7.8" x 18.7" (198 mm x 475 mm), 20.3" (514 mm) 对角线
分辨率	横向：1920x800，纵向：800x1920
可视角度	垂直：± 89°，水平： ± 89°
纵横比	横向：12:5，纵向： 5:12
触控覆盖	投射式电容感应，最多 3 点触控
图形引擎	AMX G4
前面板组件	光线传感器，接近检测器，休眠按钮。详情请参阅数据表。
功耗	全开：32W (12 VDC, 2.7 A)
温度范围	工作温度：32° F 至 104° F（0° C 至 40° C）
FG Numbers	FG5969-33 (Portrait) FG5969-34 (Landscape)
