NMX-ATC-N4321

 IP 音频收发器

较大的图像

NMX-ATC-N4321 音频收发器是一款 IP 音频解决方案,可通过 IP 发送和接收双声道平衡或不平衡音频。只需将平衡音频输入连接至输入端口便可转换为可像数据或声音一样切换和传送的 IP 数据包。平衡音频输出接收 IP 音频流并进行解码模拟,同时保持较高的音频保真度。NMX-ATC-N4321 完美适用于点对点或点对多点音频传输,利用与 SVSI 网络音视视频切换与馈送解决方案相同的控制选项实现音频矩阵切换和馈送。

各装置可通过两个自感应千兆以太网端口以堆栈方式利用家庭网络或物理独立网络传输低延迟多声道音频。每个以太网端口就是一个 POE,与 POE 开关配合使用,无需借助外部电源。NMX-ATC-N4321 可构建含任意数量输入和输出的音频矩阵。由于音频控制机制与 SVSI 的 IP 视频矩阵完全相同,视频和音频矩阵可利用相同的控制器进行组合布设,最终实现数字媒体馈送。

说明书

下载

  Version Language Size Uploaded
Data Sheet     489.5 KB 12月01日
Manuals
Direct Control API - NMX-ATC-N4321 Audio over IP Transceiver     249.6 KB 7月16日
NetLinx Control for N-Series Products Documentation Addendum     1.0 MB 7月16日
Software
SVSI N4000 Audio over IP Transceiver Firmware Updater 01.00.00c    25.4 MB 7月16日
Quick Start Guides
Quick Start Guide - NMX-ATC-N4321 Audio over IP Transceiver     637.6 KB 3月26日
Install Guides
SVSI Networked AV - Pre-Implementation Guide     607.4 KB 3月29日
Product Guides
Product Guide - N-Series Minimum Network Requirement     88.8 KB 4月12日
Whitepapers
SVSI Stream Compatibility Guide System Design Guidelines     121.3 KB 4月25日

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

性能

尺寸(高宽厚) 1.05" x 7.888" x 5" (2.67 cm x 20.04 cm x 12.7 cm)
输入端口 2 通道用户可选平衡或非平衡音频
输出端口 2 通道平衡音频(1 个 5 针 phoenix 连接器),2 通道非平衡音频(耳机插孔)
通讯 以太网:多播,单播,IGMP v3,IPv6,兼容二层和三层交换机。

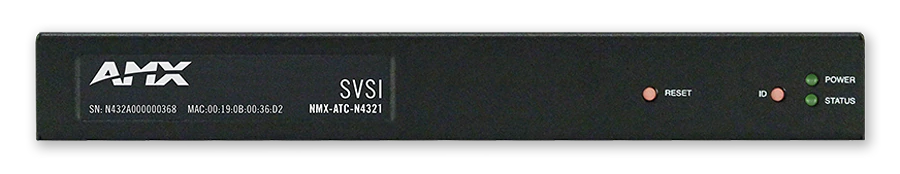

前面板组件 重置按钮,ID 按钮,电源 LED 指示灯,状态 LED 指示灯。详情请参阅数据表。
后面板组件 12 V DC 电源输入;POE,8 线 RJ45 母头;10/100/1000 Mbps 10/100/1000 Base-T 自动侦测千兆以太网交换机端口。详情请参阅数据表。
FG Numbers FGN4321-SA

Recommended Accessories

  • NMX-ACC-N9312

    12 V 外接电源

  • NMX-ACC-N9382

    适于最多 16 台 SVSI N 系列编码器、解码器和音频收发器的 1RU 电源(16 通道,12V)

  • NMX-ACC-N9101

    适于 SVSI N 系列编码器、解码器和音频收发器的翼形安装配件

  • NMX-ACC-N9102

    适于并排安装两台 SVSI N 系列编码器、解码器和音频收发器的 1RU 承板

  • NMX-ACC-N9206

    适于六台 SVSI N 系列卡单元的 2RU 机架安装插件框架(含电源)
