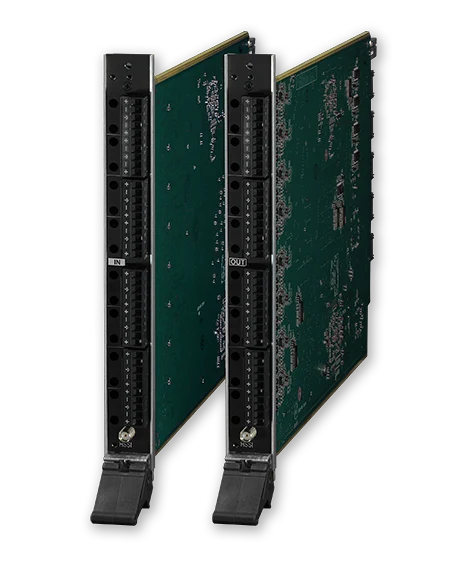

DGX3200-ASB 是一对音频切换板，包括用于 Enova DGX 3200 的一个输入板和一个输出板。两板可实现各种音频切换，包括音频分离和下混音。DSP 功能在每个输出上包含一个 10 频带参数均衡器，方便音频根据特定环境的音响效果进行音频调节。Enova DGX 网络配置接口方便使用 Enova DGX 设置这些音频功能，其所包含的测试音频发生器无需单独音频源便可测试每个音频连接。音频切换板仅成对出售，且必须同时使用。
较大的图像
configuration_tool
下载
| Size | ||||
Data Sheet
updated: 11月 2023
|
314.5 KB | |||
Manuals | ||||
|
Support Guide - Enova DGX Board Replacement
version P,
updated: 3月 2021
|
868.0 KB | |||
|
Support Guide – IO Board and Endpoint Compatibility
updated: 2月 2021
|
46.4 KB | |||
Certifications | ||||
|
Enova DGX 100 Series Enclosure UL Certificate of Compliance
updated: 2月 2021
|
175.9 KB | |||
|
Enova DGX 100 Series CB Test Certificate 62368
updated: 2月 2021
|
143.3 KB | |||
|
Enova DGX 100 Series CB Test Certificate 60950
updated: 2月 2021
|
200.8 KB | |||
|
Enova DGX 100 Series CE Declaration of Conformity
updated: 2月 2021
|
276.2 KB | |||
Configuration Tools | ||||
Enova DGX 100 Series Configuration Tool
updated: 3月 2021
|
||||
If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.
性能
| 音频切换 | 40x40 (DGX 3200) 矩阵音频切换的每个输出均具有独立的音量，EQ 和同步延时 |
| 输入端口 | 视频输入位置提供 32 个嵌入式数字音频输入 |
| 输出端口 | 32 个嵌入式数字音频到视频输出 |
| 音频输入压缩 | 每个输入都具有独立压缩；启动速率：1 至 2000 ms；释放速率：10 至 5000 ms；压缩率：1 至 20；阈值：-60 至 0 dB |
| 音频输入增益补偿 | -24 dB 至 +24 dB，1 dB 步长 |
| 音频输出压缩 | 具有可变中心频率，滤波器类型和每频段 Q 的 10 段参数 EQ；中心频率：20 Hz 至 20 kHz；EQ 增益：-12 至 +12 dB；Q：0.1 至 20；滤波器类型：钟形，低音架，高音架，低通，高通，带通，带阻 |
| 音频输出同步延迟 | 0 至 200 ms |
| 平衡控制 | 左右各 20 步 |
| 对每个输出的音频控制 | 每个输出均具有独立 EQ，音量和平衡控制 |
| 缩混输入 | 任何 Enova DGX 输入板均提供的可选嵌入式音频输入的缩混输入。缩混音频切换到所有嵌入式/辅助 Dante 编码音频输出。+17 dBu |
| FG Numbers | FG1061-732 |
Dealer Finder
Have a Question?
Consultant SupportNOTE: The most current and complete specifications for this product are found in the data sheet. Specifications are subject to change.
DGX3200-ASB
Enova DGX 3200 音频切换板套件
