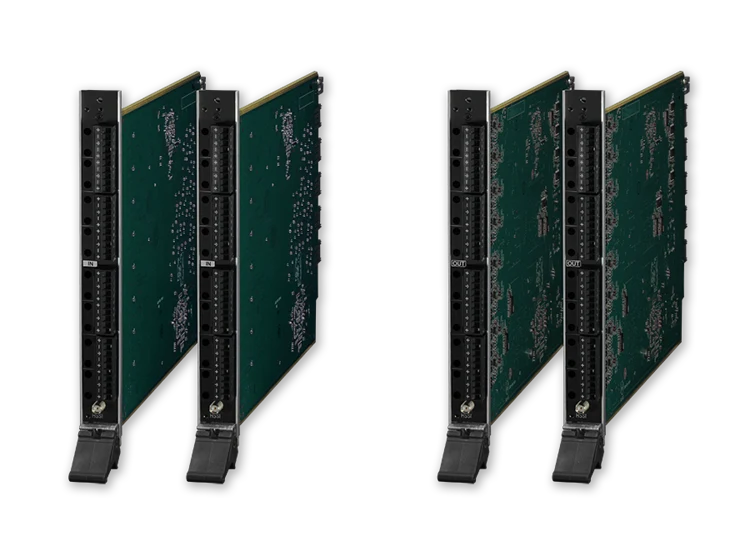

DGX6400-ASB

 Enova DGX 6400 音频切换板套件

DGX6400-ASB

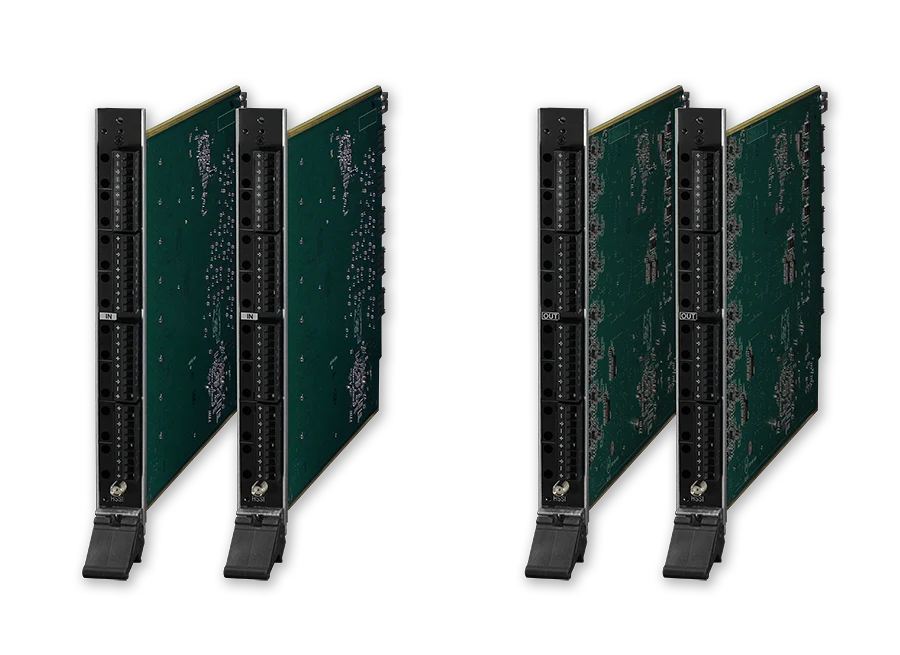

较大的图像

DGX6400-ASB 是两对音频切换板,包括 Enova DGX 6400 的两个输入板和两个输出板,可实现包括音频分离和下混音在内的各类音频切换功能。DSP 功能在每个输出上包含一个 10 频带参数均衡器,方便音频根据特定环境的音响效果进行音频调节。Enova DGX 网络配置接口方便使用 Enova DGX 设置这些音频功能,其所包含的测试音频发生器无需单独音频源便可测试每个音频连接。音频切换板仅成对出售,且必须同时使用。

configuration_tool

下载

  Version Language Size Uploaded
file type icon Data Sheet
updated: 3月 2024
    233.1 KB 3月 2024
Manuals
file type icon Support Guide - Enova DGX Board Replacement
version P, updated: 3月 2021
  868.0 KB 3月 2021
file type icon Support Guide – IO Board and Endpoint Compatibility
updated: 2月 2021
    46.4 KB 2月 2021
Certifications
file type icon Enova DGX 100 Series Enclosure UL Certificate of Compliance
updated: 2月 2021
    175.9 KB 2月 2021
file type icon Enova DGX 100 Series CB Test Certificate 62368
updated: 2月 2021
    143.3 KB 2月 2021
file type icon Enova DGX 100 Series CB Test Certificate 60950
updated: 2月 2021
    200.8 KB 2月 2021
file type icon Enova DGX 100 Series CE Declaration of Conformity
updated: 2月 2021
    276.2 KB 2月 2021
Configuration Tools
file type icon Enova DGX 100 Series Configuration Tool
updated: 3月 2021
    3月 2021

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

性能

音频切换 80x80 矩阵音频切换的每个输出均具有独立的音量,EQ 和同步延时
输入端口 视频输入位置提供 64 个嵌入式数字音频输入
输出端口 64 个嵌入式数字音频到视频输出
音频输入压缩 每个输入都具有独立压缩;启动速率:1 至 2000 ms;释放速率:10 至 5000 ms;压缩率:1 至 20;阈值:-60 至 0 dB
音频输入增益补偿 -24 dB 至 +24 dB,1 dB 步长
音频输出压缩 具有可变中心频率,滤波器类型和每频段 Q 的 10 段参数 EQ;中心频率:20 Hz 至 20 kHz;EQ 增益:-12 至 +12 dB;Q:0.1 至 20;滤波器类型:钟形,低音架,高音架,低通,高通,带通,带阻
音频输出同步延迟 0 至 200 ms
平衡控制 左右各 20 步
对每个输出的音频控制 每个输出均具有独立 EQ,音量和平衡控制
缩混输入 任何 Enova DGX 输入板均提供的可选嵌入式音频输入的缩混输入。缩混音频切换到所有嵌入式/辅助 Dante 编码音频输出。+17 dBu
FG Numbers FG1061-764
