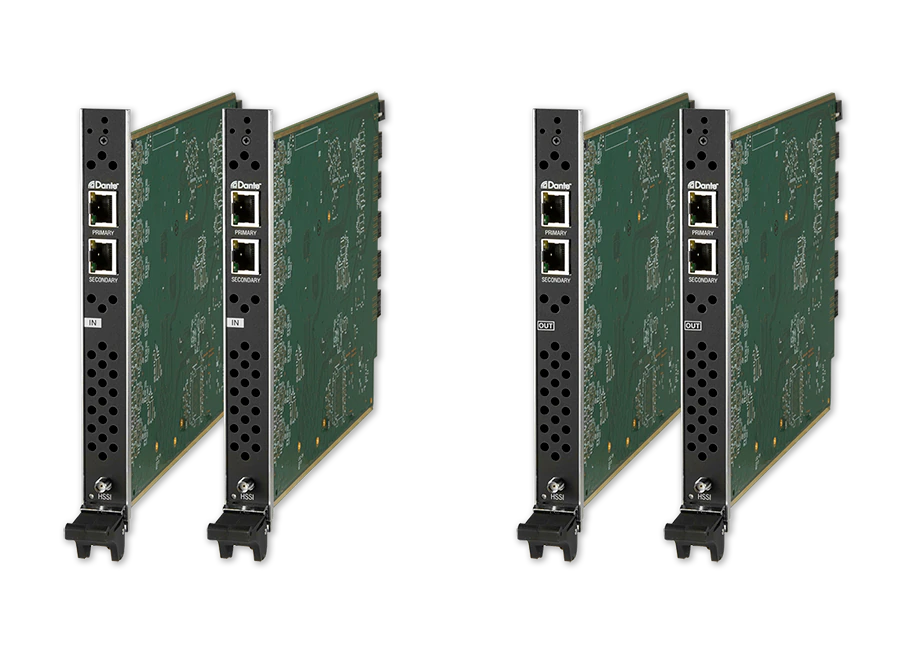

DGX6400-ASB-DAN 是一款音频切换板工具,可将与 Dante 联网的音频源引导/导出至 Enova DGX 6400 Enclosure。切换板支持 16 路离散立体声解码输入和 16 路离散立体声编码输出,从而实现解码输入独立布线,分离至解码音频输出,或者网络化音频系统(例如哈曼 BSS)。此外,该套工具还具备音频分离和下混音功能以及多种 DSP 功能,包括均衡器、音量控制和各通道上的立体声加和。
configuration_tool
下载
Size | ||||
updated: 5月 2023
|
279.6 KB | |||
Manuals | ||||
version P,
updated: 3月 2021
|
868.0 KB | |||
updated: 2月 2021
|
46.4 KB | |||
Certifications | ||||
updated: 2月 2021
|
175.9 KB | |||
updated: 2月 2021
|
143.3 KB | |||
updated: 2月 2021
|
200.8 KB | |||
updated: 2月 2021
|
276.2 KB | |||
Configuration Tools | ||||
updated: 3月 2021
|
If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.
特点
Dante 直接集成至 Enova DGX – 减少 Dante 网络启用信号时从 Enova DGX 系统插入和提取音频路径的实际安装时间
轻松集成 Dante 启用设备(包括哈曼 BSS 和 Crown) – 为 Enova DGX 切换解决方案指定配套 DSP 时便于决策
简化与整栋建筑音频的集成 – 利用业内最标准的网络化音频格式“Dante”快捷简便地集成传统集中式音视和网络音频
音频分离切换 – 音频分离切换功能可实现音频和视频信号的灵活组合,即使它们来自不同的信号源
集成 DSP,包括每个输出上设置的一个 10 波段参数均衡器 – 音频均衡确保每个区域的声音根据每种环境中各音频特征进行相应调节。集成网络图形用户界面设置完成后,每个区域都能完美地听到同一音频源发出的声音,无论是否存在声学差异。
性能
音频切换 | 80x80 矩阵音频切换的每个输出均具有独立的音量,EQ 和同步延时 |
输入端口 | 视频输入位置提供 64 个嵌入式数字音频输入 |
输出端口 | 64 个嵌入式数字音频到视频输出 |
音频输入压缩 | 每个输入都具有独立压缩;启动速率:1 至 2000 ms;释放速率:10 至 5000 ms;压缩率:1 至 20;阈值:-60 至 0 dB |
音频输入增益补偿 | -24 dB 至 +24 dB,1 dB 步长 |
音频输出压缩 | 具有可变中心频率,滤波器类型和每频段 Q 的 10 段参数 EQ;中心频率:20 Hz 至 20 kHz;EQ 增益:-12 至 +12 dB;Q:0.1 至 20;滤波器类型:钟形,低音架,高音架,低通,高通,带通,带阻 |
音频输出同步延迟 | 0 至 200 ms |
平衡控制 | 左右各 20 步 |
对每个输出的音频控制 | 每个输出均具有独立 EQ,音量和平衡控制 |
缩混输入 | 任何 Enova DGX 输入板均提供的可选嵌入式音频输入的缩混输入。缩混音频切换到所有嵌入式/辅助 Dante 编码音频输出 |
FG Numbers | FG1061-864 |
新闻
DGX6400-ASB-DAN
适用于 Enova DGX 6400 的 Dante 音频切换板套件
