DR-2DM1A

导轨式2路1.5A后沿CMOS调光模块

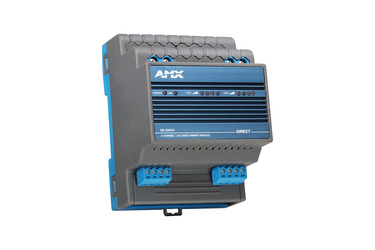

DR-2DM1A
较大的图像

DR-2DM1A采用导轨式安装,提供两路330W功率,可用于LED射灯、筒灯、卤素灯等的电压调光,输出调光类型为后沿调光,配有过载、短路保护,具有极高的稳定性。

下载

  Version Language Size Uploaded
file type icon 规格书 – 中文
zh updated: 3月 2024
  zh  1.3 MB 3月 2024
file type icon 规格书 – 英文
en updated: 3月 2024
  en  1.2 MB 3月 2024

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 标准导轨式安装,占4个P位;
  • LED状态指示灯显示当前回路状态;
  • 具有2路独立回路,每路提供最高330W功率;
  • 每路回路设有低端限幅、高端限幅、最大限幅,以适应不同的负载类型;
  • 设备重启可自定义每路开机状态值;
  • 提供两组外接物理按键接口;
  • 每路回路具有独立的标示,标示名称存储于模块内;
  • 具有过热、过载、短路保护功能;
  • 采用双CMOS管后切正弦波调光;
  • 支持在线刷新程序;
  • 采用DR-Link总线通信。

性能

负载电压 AC 220V±10%

电源

DC 24V 100 mA
输出通道 2路后沿调光
控制接口 2 × DR-Link总线
每路回路输出电流 330W 1.5A
保护 需外接断路器
安装方式 标准35 mm导轨式安装结构
操作环境温度与相对湿度 0˚C - 45˚C / 20% - 93% RH
存储环境温度与相对湿度 -40˚C - +55˚C / 10% - 93% RH
外观尺寸(长×宽×高) 72 mm × 98 mm × 68 mm
重量 280 g/pcs
