DR-4SWD16A

导轨式4路16A开关模块(0-10V调光)

DR-4SWD16A
较大的图像

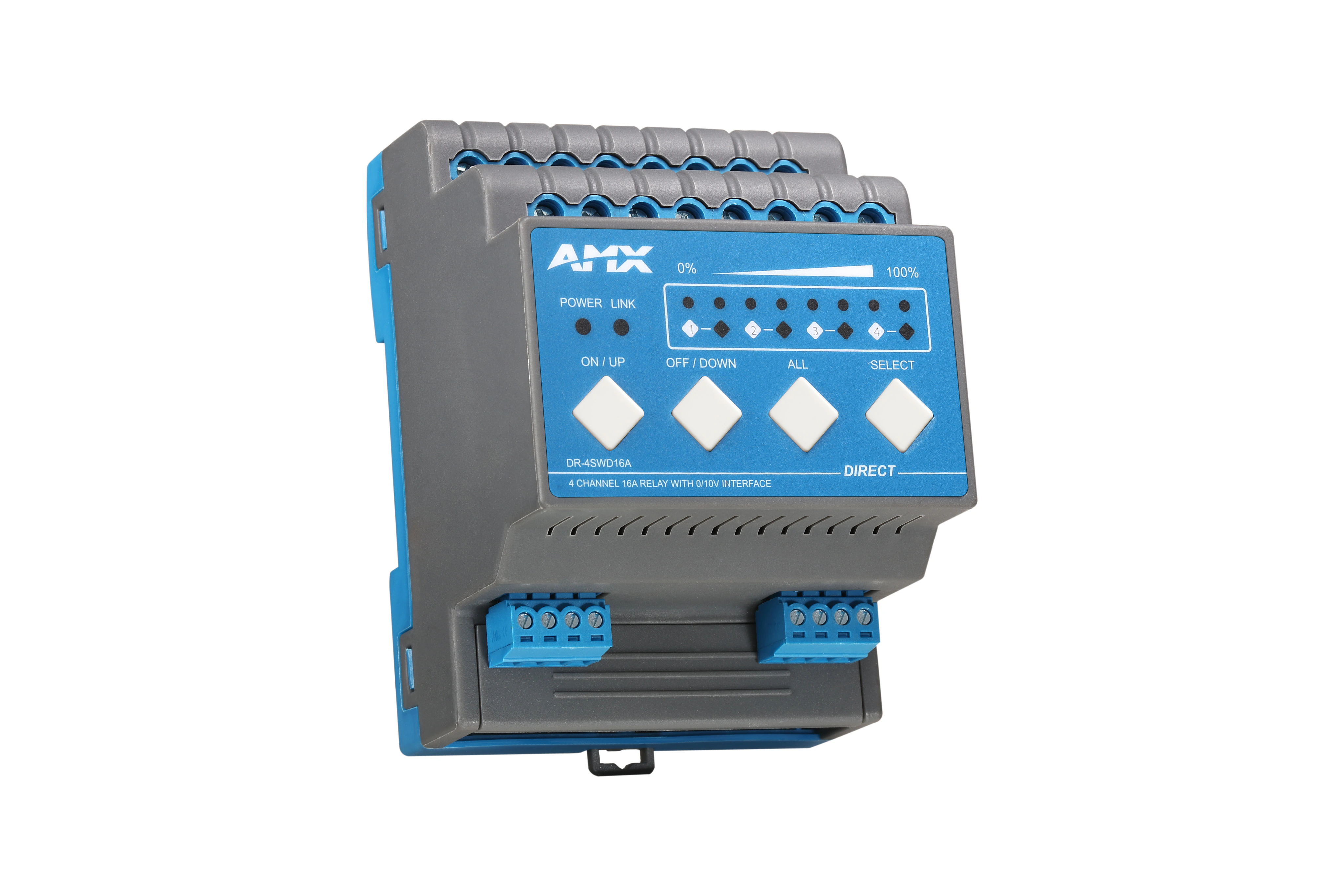

DR-4SWD16A采用导轨式安装,含4路智能继电器,可独立控制4路3520W灯具的开关,4路0-10V调光接口配合0-10V调光变压器,可对日光灯、LED灯等灯具进行调光控制。

下载

  Version Language Size Uploaded
file type icon 规格书 – 中文
zh updated: 3月 2024
  zh  1.3 MB 3月 2024
file type icon 规格书 – 英文
en updated: 3月 2024
  en  1.2 MB 3月 2024

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 标准导轨式安装,占4个P位;
  • 提供4路16A继电器开关与4路0-10V调光信号;
  • 可设置各回路的开机初始值(继电器开关、调光亮度值);
  • 具备多回路顺序延时启动功能,避免同时启动造成对电网的冲击;
  • 设有手动控制按钮,在网络故障时可手动控制回路的开关;
  • 具有本机及远程编程与测试功能;
  • 调光接口具有±2 kV的ESD保护功能,设有短路与过流保护;
  • 调光精度为3600级,0%-100% 100级调光,可根据灯具类型设置相应的调光曲线,实现真正的线性调光;
  • 支持在线刷新程序;
  • 采用DR-Link总线通信。

性能

电源

DC 24V 200mA
受控回路 4路继电器开关,4路0-10V调光接口
瞬间抗浪涌电流 AC 250V 170A
每个通道的电流 16A
继电器机械耐久性 10,000,000次
继电器电耐久性 100,000次
调光参数 4 × 40 mA 电流
静功率消耗 0.5W
控制接口 2 × DR-Link总线
外观尺寸(长×宽×高) 72 mm × 98 mm × 68 mm
重量 265 g/pcs
