DR-BC1000

导轨式总线级联模块

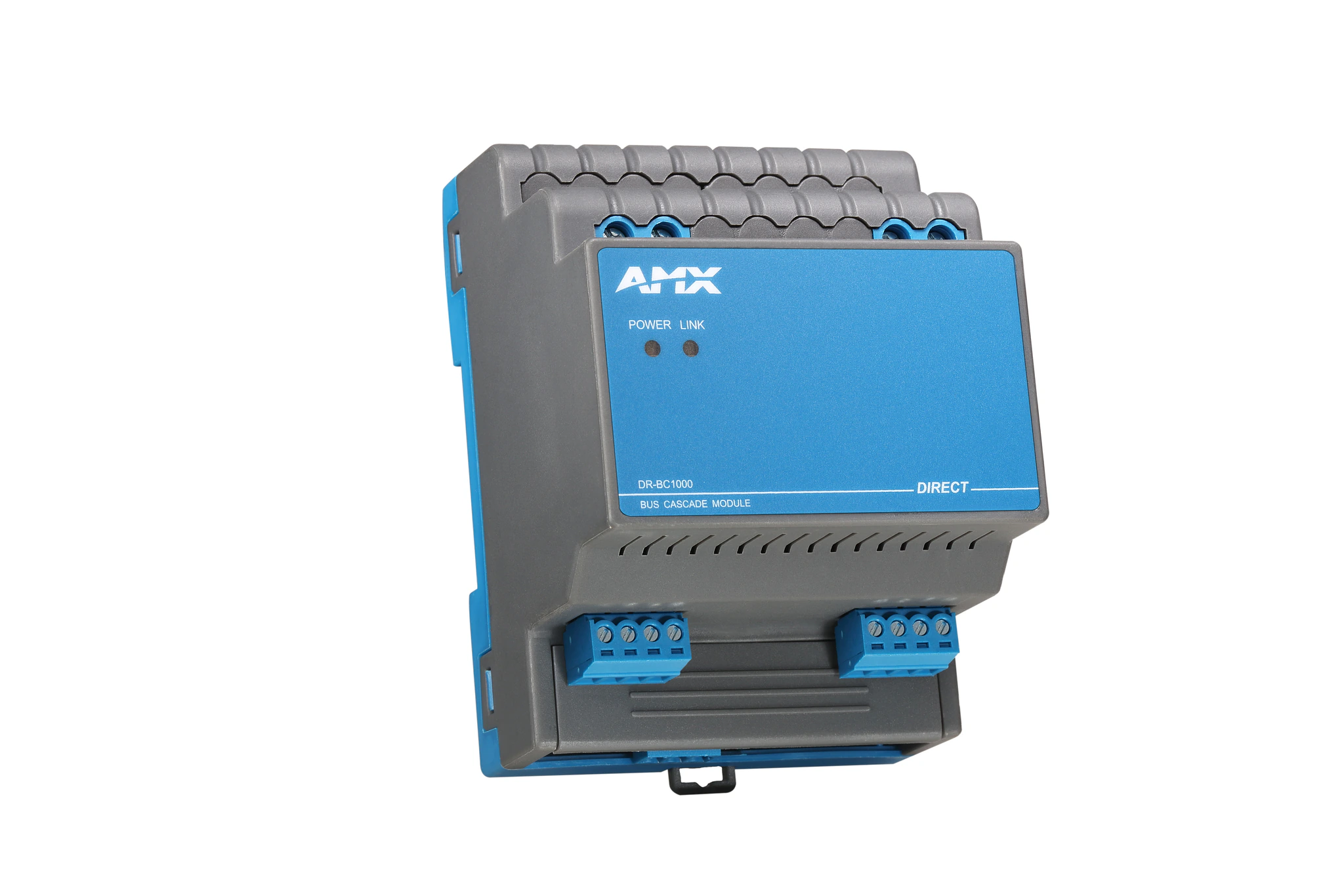

DR-BC1000
较大的图像

DR-BC1000用于实现对DR-Link总线差分通信信号的通信距离延长及通信隔离功能,可令DR-Link信号延伸1000米左右,同时提供24V 0.8A电源,可为5个总线模块供电,实现通信信号输入输出双重隔离,为DR-Link通信提供有效保护,具有抗干扰性强、传输距离远、速率高、工作稳定等特点。

下载

  Version Language Size Uploaded
file type icon 规格书 – 中文
zh updated: 3月 2024
  zh  1.0 MB 3月 2024
file type icon 规格书 – 英文
en updated: 3月 2024
  en  998.5 KB 3月 2024

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • AC 110-220V宽电压供电,采用工业级DC-DC隔离电源模块;
  • 提供24V 0.8A电源;
  • 内置进口全隔离DR-Link通讯芯片,输入输出双隔离;
  • 导轨式安装,占4个P位;
  • 1500W浪涌保护、15KV静电保护、2500V通讯隔离;
  • 独有的隔离保护电路,可带电热插拔;
  • 有效延长DR-Link通讯距离1000m左右。

性能

电源

AC 110 - 220V
符合标准 DR-Link总线标准
输出电压 DC 24V 0.8A

功耗

约2W
传输中继 ≤ 10uS
延长距离 1000米
操作环境温度与相对湿度 0˚C - 45˚C / 20% - 93% RH
存储环境温度与相对湿度 -40˚C - +55˚C / 10% - 93% RH
外观尺寸(长×宽×高) 72 mm × 98 mm × 68 mm
重量 195 g/pcs
