DUX-8D

8×8 HDMI 矩阵

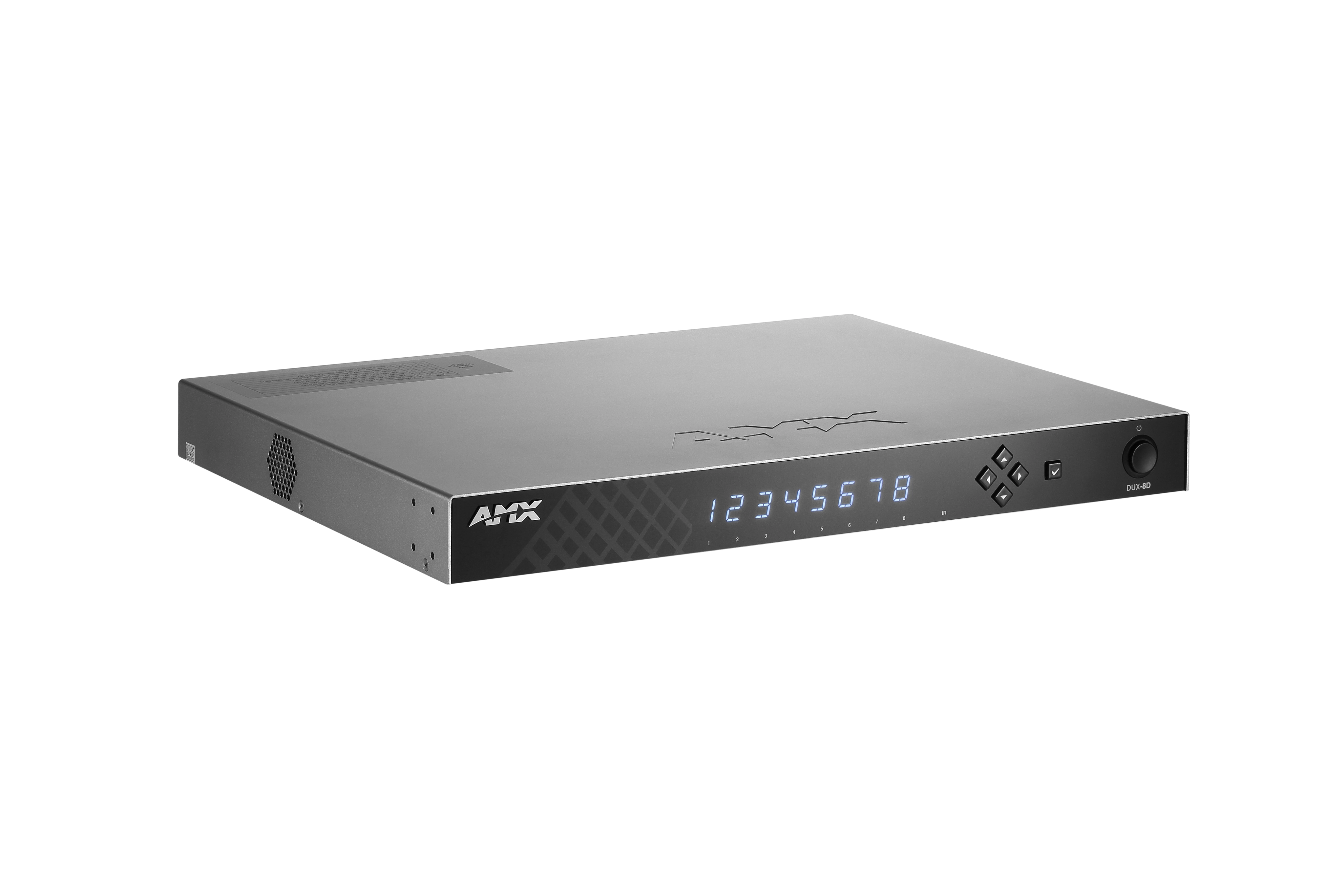

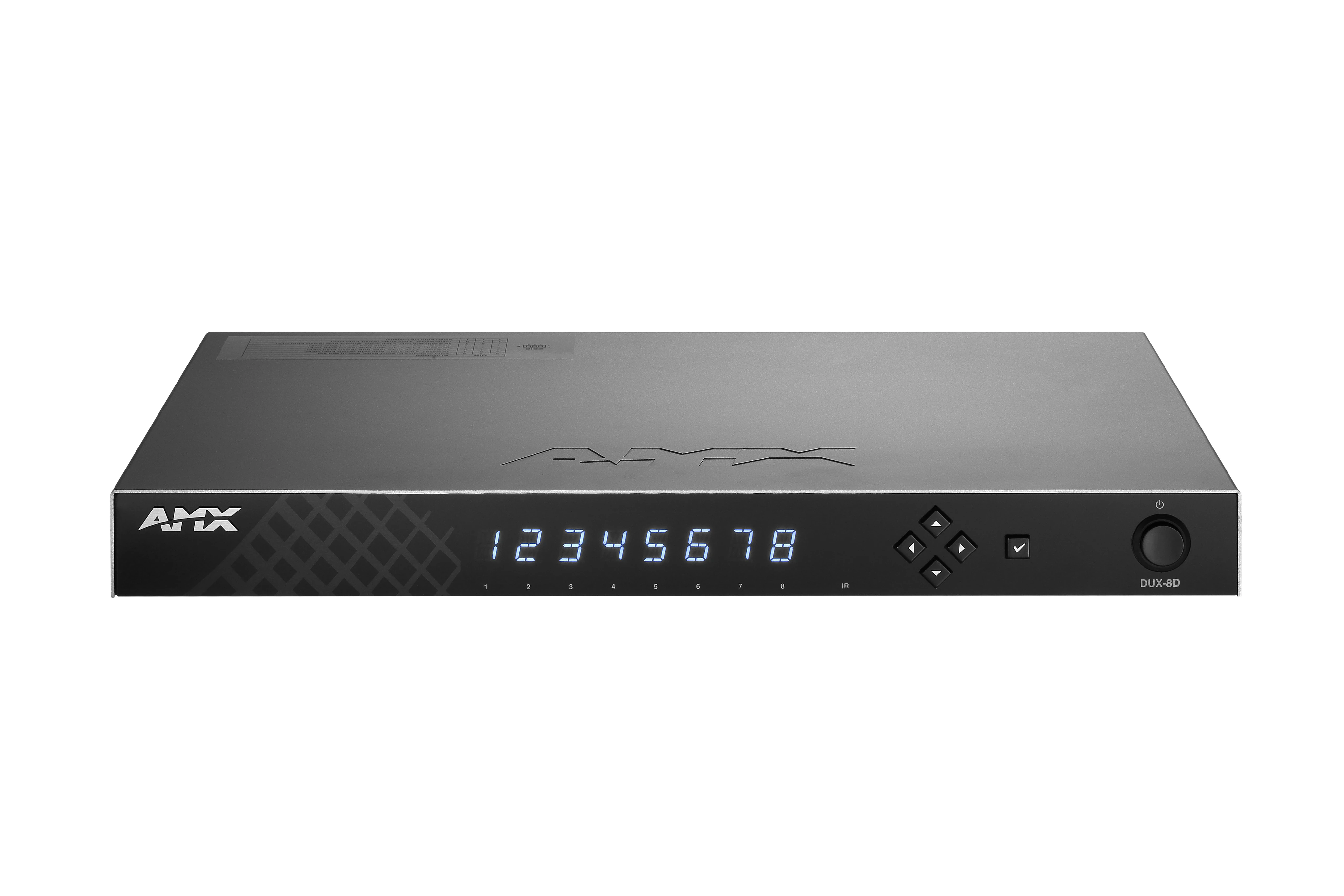

DUX-8D
较大的图像

DUX-8D 8×8 HDMI矩阵提供8个信号源输入接口与8个可任意切换的输出接口,兼容HDMI 2.0与HDCP 2.2标准,设有4路HDBT镜像输出,具有HDMI输出的模拟音频剥离能力。

DUX-8D矩阵具有强大的操作灵活性,可通过前面板、红外、RS232或局域网(Telnet API或网页界面)控制。使用独立的DIP拨码,还可用于矩阵的EDID高级管理。

1U紧凑机身、操作灵活、支持HDMI 2.0与HDCP 2.2标准,DUX-8D矩阵提供了高度便利的超高清音视频切换分配方案。

更多详情

DUX-8D 适用于商用与家用环境中的超高清音视频传输切换。

下载

  Version Language Size Uploaded
file type icon DUX-8D User Manual EN
en updated: 3月 2024
  en  3.9 MB 3月 2024
file type icon DUX-8D User Manual CN
zh updated: 3月 2024
  zh  4.1 MB 3月 2024

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • HDMI输入输出分辨率最高可达4K@60Hz 4:4:4 8bit;
  • HDBT输出分辨率最高可达4K@60Hz 4:2:0 8bit;
  • HDBT传输能力:
    • 使用Cat5e/6线缆,最长可传输4K@60Hz 4:2:0 8bit信号至70米、1080P信号至100米;
    • 使用Cat6a/7线缆,最长可传输4K@60Hz 4:2:0 8bit信号与1080P信号至100米;
  • 全面支持HDMI 2.0;
  • 兼容HDCP 2.2;
  • 支持4K HDR;
  • HDMI输出端具有模拟音频剥离能力;
  • 4路HDBT镜像输出;
  • 可通过前面板、红外遥控器、RS232与局域网(Telnet API或网页界面)等方式控制;
  • 支持红外透传与RS232透传;
  • 独立的DIP拨码,可用于EDID高级管理。

性能

技术参数 -
输入/输出端口 8 个 HDMI 输入 / 8 个 HDMI 输出 / 8 个 音频输出 / 4 个红外输入 / 4 个 RS232 插孔端口 / 4 个 HDBT 输出 / 1 个红外接口/ 1 个 LAN / 1 个 RS232 DB9 端口 / 1 个 EDID DIP 开关 / 1 x AC 输入
输入/输出视频类型 HDMI 2.0 / HDCP 2.2
输入/输出分辨率 支持高达 4096 x 2160 @ 60 Hz 的分辨率。有关每种信号类型的详细信息,请参阅用户手册
音频格式 • HDMI:支持所有已知的 HDMI 音频格式,包括 PCM,Dolby Digital,Dolby Digital Plus,Dolby TrueHD,Dolby Atmos,DTS-HD Master Audio 和 DTS:X; • Phoenix 音频输出:PCM 2.0;
控制方式 红外,前面板,RS232,LAN(Telnet API 和网络 UI)
常规参数 -
操作环境温度与相对湿度 32°F ~ 113°F (0°C ~ 45°C),10% ~ 90%(非冷凝)
存储环境温度与相对湿度 -4°F ~ 140°F (-20°C ~ 70°C),10% ~ 90%(非冷凝)
静电防护 人体放电模型:±8kV(气隙放电),±4kV(接触放电)

电源

AC 100~240V 50/60Hz

功耗

1018P:80W / 4K:100W
尺寸(W × H × D) 482.6mm x 323.5mm x 43.5mm(含装配支架)/ 440mm x 323.5mm x 43.5mm(不含装配支架)
重量 3.98kg
机架空间 1U
认证 CE, FCC
