DXF-RX-SMS (停产)

 DXLink™ HDMI 单模光纤接收器,单工

DXF-RX-SMS

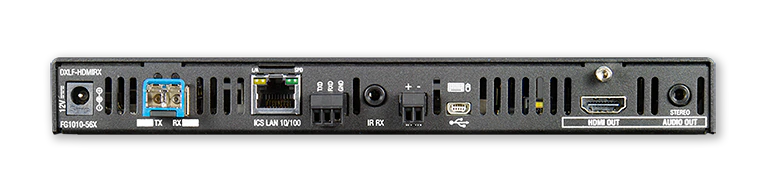

较大的图像

DXLink HDMI 光纤接收器搭载了 SmartScale® 技术以传输 HDMI 与 HDCP 内容,可自动根据每台联网显示器的具体配置进行完美缩放,从根本上消除了因源设备和显示器分辨率不同而导致的兼容问题。该款接收器借助单模光纤接收音频和视频,最大接收距离为 10km。采用低调设计的 DXLink 光纤接收器可安装在显示器后侧或吸顶投影仪上方。

更多详情

特别适用于需要具备一定远程能力或对光纤内在安全性(或两者兼而有之)有一定要求并融入 Enova DGX 成套系统的任何显示器或投影仪;包括校园内教室共享视频源的馈送、安全军用环境、娱乐场、竞技场和博物馆。通过 HDMI 输出接头直接连接液晶显示器、等离子显示器和投影仪,同时借助立体声音频输出传送房间音频。

下载

  Version Language Size Uploaded
file type icon Data Sheet
updated: 3月 2024
    556.8 KB 3月 2024
Manuals
file type icon DXLink HID Keyboard and Mouse Supported Devices
updated: 7月 2018
    156.5 KB 7月 2018
file type icon Support Guide – IO Board and Endpoint Compatibility
updated: 2月 2021
    46.4 KB 2月 2021
file type icon Hardware Reference Manual - DXLink Fiber Transmitters/Receivers
updated: 1月 2021
    3.9 MB 1月 2021
BIM Objects
file type icon DXF-RX-SMS - BIM Object
updated: 8月 2019
    8月 2019
Firmware
platform icon DXLink Fiber Receiver Firmware (100 Series Compatible)
version 1.4.19, updated: 8月 2021
1.4.19     1.4 MB 8月 2021
Quick Start Guides
file type icon Quick Start Guide - DXLink Fiber Transmitters and Receivers
updated: 3月 2018
    664.8 KB 3月 2018
Whitepapers
file type icon Using SDI with the Enova DGX & DVX
updated: 10月 2020
    483.5 KB 10月 2020

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 通过使用光纤满足 HDCP 要求 – 符合 HDCP 的视频(包括 HDMI)最远可传输 10km(6 英里以上)
  • 行业领先的数据传输速率 – DXLink 高达千兆/秒的光纤传输速率傲视群雄
  • SmartScale® 技术 – 自动响应显示器发布的 EDID 信息并据其对视频进行缩放和调整,将分辨率和参数优化至最佳,无需手动设置,这有助于提高视频质量,避免了调低全部视频分辨率以适应系统中性能最差的显示器。
  • 安全与隔离 – 光纤自身提供额外安全保障和电隔离,使其成为许多关键性安全环境的首选传输方式
  • 现场可用光纤模块 – 现场轻松拆卸与更换 SFP 模块



* 光纤双向控制相关信息参见“双工模式”。单工模式不支持光纤控制传输(例如以太网、USB、IR、串行控制或 EDID);即使作为成套 Enova DGX 解决方案的组成部分,使用补充性独立网络连接时也可提供控制。详细信息参见“Enova DGX 数字媒体切换器使用说明书”。

性能

尺寸(高宽厚) 1" x 8 3/4" x 5 1/5" (2.54 x 22.12 cm x 13.08 cm)
DXLink 光纤 Fiber Connector: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A); Fiber Cable Type: 9/125µm; Fiber Cable Length: 10 km (6.21 miles)
USB (HID) (1) USB Mini A/B Connector ("DEVICE")
前连接器 Advanced Configuration Interface: (1) USB Mini-B Connector ("PROGRAM")
后连接器 Local Power: 2.1 mm DC Power Jack; DXLink Fiber Input: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A); ICS LAN/Ethernet Port: (1) RJ-45 Connector
HDMI Compatible Formats: HDMI, HDCP, DVI
HDMI 分辨率支持 Progressive Resolution Support: All progressive resolutions between 480p and 1920 x 1200 @ 60 Hz via automatic SmartScale query of the display's preferred DID Detailed Timing Definition; Interlaced Resolution Support: 480i, 576i, 1080i
HDMI 音频支持 Audio Format Support: Dolby TrueHD, Dolby Digital, DTS-HD Master Audio, DTS, 2 CH through 8 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; Audio Resolution: 16 bit to 24 bit
HDCP HDCP Support: Yes
立体声音频 Output Connections: 3.5mm Mini-Stereo Jack; Output Signal Types: Stereo Analog

电源

External, Included: Each HDMI RX ships with a desktop power supply with power cord, 2.5 A @ 12 V, Max 13.5 V
兼容的 AMX 产品 Enova DGX 800/1600/3200/6400 Digital Media Switchers with Single Mode Fiber Output Board installed including DGX-O-DXF-SMS or DGX-O-DXF-SMD; Direct point-to-point connection with a Single Mode Fiber Transmitter including DXF-TX-SMS or DXF-TX-SMD
FG Numbers FG1010-561
