MXR-1001 (停产)

 10.1" Modero X® 系列 G5 可伸缩触控面板

较大的图像

Replacement Products

  • MXA-MPL

    MXA-MPL

    Modero X® 和 Modero S 系列多重实时预览

  • MXA-CLK

    MXA-CLK

    Modero X® 和 Modero S 系列屏幕清洁套件


该产品已停产预计最后订购日期为 2019 年 3 月 31 日。

建议的替代方案是 MT-1002

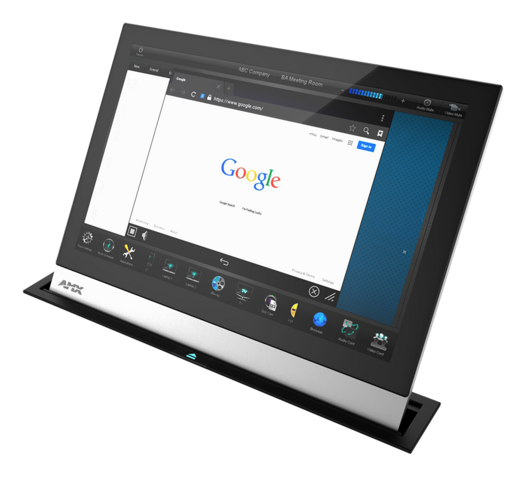

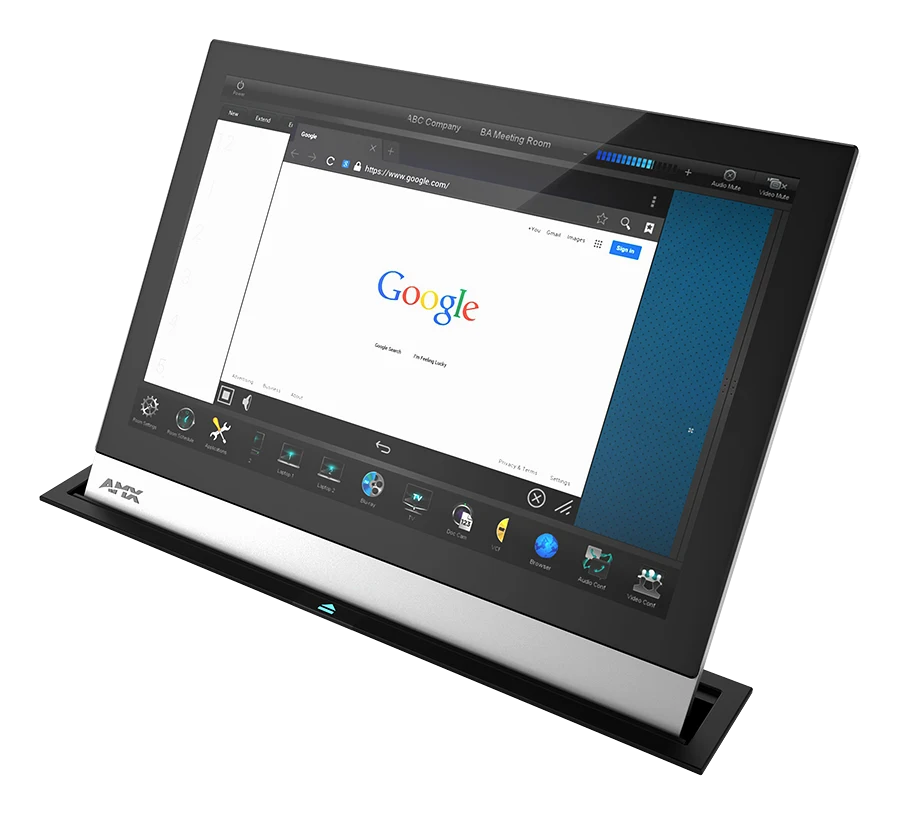

MXR-1001/10.1”Modero X® 系列 G5 伸缩式触控面板是一款可装在桌内且在未使用时与桌面齐平的 10” Modero X G5 触控面板。按下按钮或借助 NetLinx 控制可由电动安装架升高和缩回面板。

MXR-1001 将控制面板直接安装于桌内,未使用时完全隐蔽,应用环境更加整洁。外形时尚且功能齐全的 Modero X G5 10" 面板开启或关闭时都能保持精美外观,

该款自定义设计的伸缩式面板采用纤薄设计,但功能一样不少。其配备客户所喜爱的 G5 所有主要功能,可实现快速平稳的动画和切换,四核处理器处理能力足以应对当前和未来最严苛应用环境。MXR-1001 还设有内置网页浏览器和文件阅读器,方便用户在会议或讲座过程中获取实时信息。MXR-1001 装设具有多点触控功能的边到边电容触控玻璃,支持近场通讯™ (NFC) 和高频射频识别 (HF RFID) 技术,从而实现用户体验个性化。

更多详情

MXR-1001 完美适合需满足下列要求的高端会议室、董事会议室和教室:

  • 优美高雅的用户界面在未使用时保持隐蔽状态
  • 整洁的桌面
  • 同一桌面上设置多个用户界面

Videos





下载

  Version Language Size Uploaded
file type icon Data Sheet
updated: 11月 2023
    367.4 KB 11月 2023
Manuals
file type icon Installation Hardware Reference Manual - MXR-1001 Modero X Series G5 Retractable Touch Panel
updated: 3月 2018
    683.2 KB 3月 2018
CAD Drawings
file type icon Pictorial Drawing - MXR-1001 Retractable Touch Panel (PDF)
updated: 10月 2020
    275.2 KB 10月 2020
file type icon Pictorial Drawing - MXR-1001 Retractable Touch Panel (DXF)
updated: 10月 2020
    922.6 KB 10月 2020
file type icon Pictorial Drawing - MXR-1001 Retractable Touch Panel (DWG)
updated: 10月 2020
    1021.7 KB 10月 2020
Software
platform icon TPDesign5
version 1.5.111, updated: 10月 2018
1.5.111     46.1 MB 10月 2018
platform icon G5 Support Files
version 1.5.69, updated: 6月 2023
1.5.69     2.5 MB 6月 2023
Firmware
platform icon Modero G5 (MD & MT) Touch Panel Firmware
version 1.8.55, updated: 10月 2022
1.8.55     276.2 MB 10月 2022
Quick Start Guides
file type icon Quick Start Guide - MXR-1001 Modero X Series G5 Retractable Touch Panel
updated: 3月 2018
    303.8 KB 3月 2018
Programming Guides
file type icon Configuration and Programming Guide - Modero X Series G5 Touch Panels
updated: 10月 2020
    5.3 MB 10月 2020
Whitepapers
file type icon AMX AV/IT Administrator's Guide
updated: 10月 2020
    2.6 MB 10月 2020
file type icon Digital Media Capabilities of the Modero X Series Touch Panels
updated: 4月 2018
    1.2 MB 4月 2018
file type icon AMX G5 Considerations
updated: 4月 2018
    1.1 MB 4月 2018

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 隐蔽式面板 – 节省空间;关闭时与桌面齐平,确保高端房间始终保持时尚外观
  • 加强薄面板 – 面板圆润超薄,独特的铰链设计确保面板能够承受用户的按压
  • 电动控制及 NetLinx 控制 – 根据房间占用情况、宏或 NetLinx 事件升高或降低面板
  • 高级 Modero X G5 控制面板 – 除 G5 图形引擎和四核处理器之外,面板设置 NFC、相机、麦克风和蓝牙功能
  • G5 图形引擎和四核处理器 - 业内最强大的处理能力确保流畅的手势操作、滑动、动态调整以及增强切换动画,更快的处理速度提升用户体验。
  • 简化企业触控面板和固件更新 - 通过网络 URL 部署并更新触控面板文件和固件文件,简化全公司更新
  • 内置网页浏览器、文件阅读器和 Enzo 共享 - 会议过程中更方便获取并演示实时内容和文件。直接发送内容至 Enzo 之前只需预览通过本地网页浏览器、USB 或云存储应用程序获取的文件。即将发布的固件版本可使用板载 G5 应用程序更新管理器更新或停用应用程序。
  • 最新通信技术 - 支持基于集成摄像头以及高清视频流的高清视频会议。该系列产品还支持基于验证与安全目的的 NFC(近场通讯)和高频射频识别 (HF RFID)、蓝牙设备以及 USB 连接。
  • 可调安全模式 - 管理员可在高安全性或自定义模式之间作出选择,从而规定面板在存取、联网和通信方面的安全等级。
  • 任何角度都完美无瑕 - 面内切换 (IPS) 提供目前市场上最宽的视角和最准确的色彩再现
  • 利用列表视图按钮查看并选择动态数据 - 显示由动态数据源(例如电话簿联系人、通话记录、RSS 内容或其他实时数据源)生成的条目列表,用户可通过滚动或搜索进行选择。用户界面资源中心提供了操作演示

*产品更新公告:2017 年 10 月 1 日当天或之后发货的所有 AMX Modero X® 系列触控面板不会提供 Near Field Communication™(NFC,近场通信)和高频 RFID (HF RFID) 功能。

性能

显示屏尺寸(宽高) 9.9" x 6.7" (252 mm x 170 mm), 12.0" (304 mm) 对角线
可视区域(宽高) 8.5" x 5.3" (217mm x 136mm), 10.1" (257mm) 对角线
分辨率 1280x800
可视角度 垂直:± 89°,水平: ± 89°
纵横比 16:9
触控覆盖 投射式电容感应,最多 3 点触控
图形引擎 AMX G5
前面板组件 光线传感器,接近检测器,摄像机,LED 指示灯,休眠按钮。详情请参阅数据表。
温度范围 工作温度:32° F 至 104° F(0° C 至 40° C)
FG Numbers

FG5968-56 (Black)
FG5968-57 (Silver)
