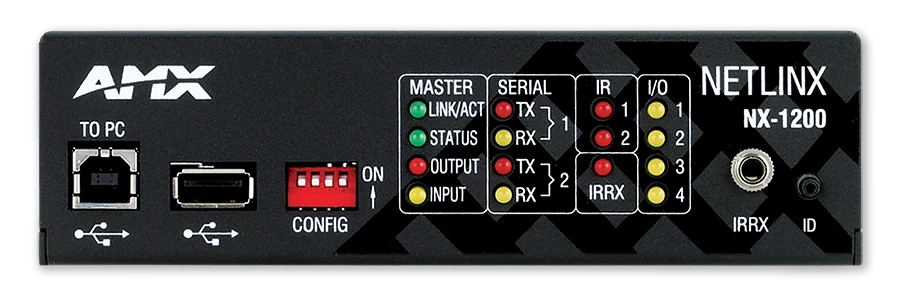

The NX-1200 / NetLinx® NX Integrated Controller is a programmable network appliance specifically designed to control AV and building technology using multiple analog and digital formats. The NX-1200 provides a scalable platform for the future by combining high performance, backward compatibility and extensive network security features. The NX-1200 is designed to control and automate a variety of devices in single rooms or multiple small rooms and is capable of supporting devices with a variety of communication formats.
더 알아보기
- NX Master Security 펌웨어는 엔터프라이즈에서 실행되는 모든 장비에 대해 IT 업계에서 요구하는 보안 표준에 부합하는 컴퓨터 네트워크를 통한 안전한 통신이 필요한 엔터프라이즈, 교육 및 정부 정책에 이상적입니다
- NX-1200은 소규모 교실, 허들 공간, 소규모 회의실, 학습 공간 및 소량의 유선 장치를 갖춘 멀티존 시스템에 완벽합니다
- NX-1200은 소규모 AV 시스템, HVAC, 조명, 보안, 전원 관리 및 공간 절약형 물리 제어 장치와 다용도 마운팅이 필요한 유사한 많은 전문 애플리케이션을 위해 안전한 제어 및 모니터링을 제공하도록 설계되었습니다
다운로드
문서
| 크기 | |
|
업데이트: 2026년 4월
|
89.3KB |
|
업데이트: 2026년 4월
|
379KB |
Manuals
| 크기 | |
|
|
96.8KB |
| 1.03MB |
CAD Drawings
| 크기 | |
| 206KB | |
| 727KB | |
| 185KB |
Firmware
| 크기 | |
|
|
54KB |
|
|
158MB |
Quick Start Guides
| 크기 | |
|
|
215KB |
Information documents
| 크기 | |
|
|
223KB |
A&E (Architectural & Engineering) Specifications
| 크기 | |
|
|
71KB |
Certifications
| 크기 | |
| 175KB | |
| 191KB |
Programming Guides
| 크기 | |
| 3.21MB |
Safety Sheets
| 크기 | |
| 85.3KB |
Quick Reference Guides
| 크기 | |
|
|
2.91MB |
위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.
특징
- IPv6 – 컴퓨터와 네트워크 간의 식별 및 위치 체계를 제공하고 인터넷을 통해 트래픽을 라우팅하는 통신 프로토콜인 인터넷 프로토콜 버전 6(IPv6)을 지원합니다
- IEEE 802.1X – 포트 기반 네트워크 액세스 제어에 대한 IEEE 표준을 지원하며, 사용자가 아닌 기기에 연결된 자격 증명을 기반으로 LAN에 연결하려는 기기에 네트워크 액세스 권한을 부여하거나 거부할 수 있습니다
- X.509 인증서 서비스 – NX는 보호된 네트워크에 액세스하기 위한 고객 제공 인증서를 지원합니다
- 완전한 LDAP 통합 – 마스터에 액세스하기 위한 여러 사용자 정의 로그인 그룹을 지원하며, AMX 프로그래머가 터치 패널의 특정 영역에 액세스하기 위해 네트워크 로그인을 요구할 수 있는 기능을 제공합니다
- 고성능 아키텍처, 유연한 프로그래밍 플랫폼(RPM, NetLinx 및 Java) – 현재 및 미래의 광범위한 애플리케이션을 지원하도록 쉽게 확장 가능합니다
- 완전한 라인 호환성(역방향 및 상호 호환성) – 표준화된 포트 번호와 새로운 구성 가져오기/내보내기 도구로 코딩 변경이 최소화됩니다
- TLS / SSH 클라이언트 – NetLinx 프로그래머가 원격 기기 또는 서버와의 보안 포트 TLS 및 SSH 통신을 관리할 수 있는 기능을 제공합니다
- 암호화 지원 – 민감하거나 가치 있는 데이터 보호를 위한 암호화 모듈을 인정하는 미국 정부 컴퓨터 보안 표준인 FIPS 140-2에 준합니다
- 네트워크 Syslog – syslog 서버로의 표준 기기 로깅을 지원합니다
- 직렬 및 IR 포트의 향상된 진단 – 직렬 및 IR 포트가 연결 해제되거나 잘못 배선되었을 때 실시간 오류 피드백을 제공합니다
- USB 드라이브에서 파일 가져오기 / 내보내기 – 표준 USB 플래시 드라이브에서 구성 데이터, 프로그램 파일 및 펌웨어를 백업하고 복원합니다
- 24/7/365 운영을 위해 설계된 하드웨어 / 소프트웨어 – 뛰어난 안정성과 향상된 진단 기능을 제공합니다
- 초고속 1600 MIPS 프로세서
- 512 MB 온보드 RAM
- 1 M 비휘발성 메모리
- 4 GB SDHC FLASH 메모리
- 1 RU x 1/3 랙 공간
- 1 AXLink 인터페이스
- 1 10/100 LAN 인터페이스
- 4 디지털 I/O 포트
- 1 RS232/422/485 포트
- 1 RS232 전용 포트
- 2 IR/직렬 출력 포트
- 1 IR 수신 포트
사양
| Dimensions (HWD) | 1 11/16” x 5 13/16” x 5 1/8” (42.16 mm x 147.32 mm x 130.81 mm) |
| Weight | 1.6 lb. (.726 Kg) |
| Memory | Memory Card: 4 GB SD, NVRAM: 1 MB, DDRAM: 512 MB, Note: Supports external USB Solid State Drives |
| Power Consumption | Active Power Consumption: 3 W |
| AxLink Port | (1) 4-position 3.5mm Screw Terminal, provides data and power to external AxLink control devices |
| AxLink Indicator | (1) AxLink LED (green) indicates the state of the AxLink port |
| RS-232/422/485 Ports | (1) 10-position 3.5mm Screw Terminal, NetLinx Port 1, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud |
| RS-232 Port | (1) 5-position 3.5mm Screw Terminal, NetLinx Port 2, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud |
| Serial Indicator | (2) sets of LEDs (red/yellow) indicate when serial Ports 1 and 2 are transmitting and receiving data |
| IR/Serial | (2) 2-position 3.5mm Screw Terminal, 2 IR Transmit / 1-way Serial ports, NetLinx Ports 11-12, Support high-frequency carriers up to 1.142 MHz, 2 IR/Serial data signals can be generated simultaneously |
| IR/Serial Indicators | (2) LEDs (red) indicate when each of the IR/Serial ports (11-12) are transmitting control data |
| I/O Channels | (4) One 6-position 3.5mm Screw Terminal, 4-channel binary I/O port for contact closure with each input being capable of voltage sensing, NetLinx Port 22, Channels 1-4 |
| I/O Indicator | (4) LEDs (yellow) indicate each of the I/O channels (1-4) are active |
| IR/RX Ports | (1) 1/8” mini-jack |
| IR/RX Indicator | (1) IR RX LED (red) LED lights when IR data is being received via the IR/RX port |
| FG Numbers | FG2106-01 |
| JITC Status | Approved - 04/2023 |
recommended_accessories
-
AVB-VSTYLE-RMK
V 스타일 모듈 랙 마운팅 트레이, 5 1/4" 깊이 -
AVB-VSTYLE-SURFACE-MNT
V 스타일 단일 모듈 표면 장착 브래킷 -
PSR5.4
12 VDC, 5.4 A 전원 공급 장치(3.5 mm Phoenix 커넥터, 고정 나사 포함) -
CC-NIRC
NetLinx® IR Emitter Cable -
CBL-ETH-FL2
Cat6 이더넷 케이블 -
EXB-IRS4
ICSLan IR/S 인터페이스, 4개 IR/S 및 4개 입력 -
EXB-COM2
ICSLan 시리얼 인터페이스, 2 포트 -
EXB-REL8
ICSLan 릴레이 인터페이스, 8채널 -
EXB-IO8
ICSLan 입출력 인터페이스, 8채널 -
EXB-MP1
ICSLan 멀티포트, 1 COM, 1 IR/S, 2 I/O, 1 IR RX
뉴스
NOTE: The most current and complete specifications for this product are found in the data sheet. Specifications are subject to change.
