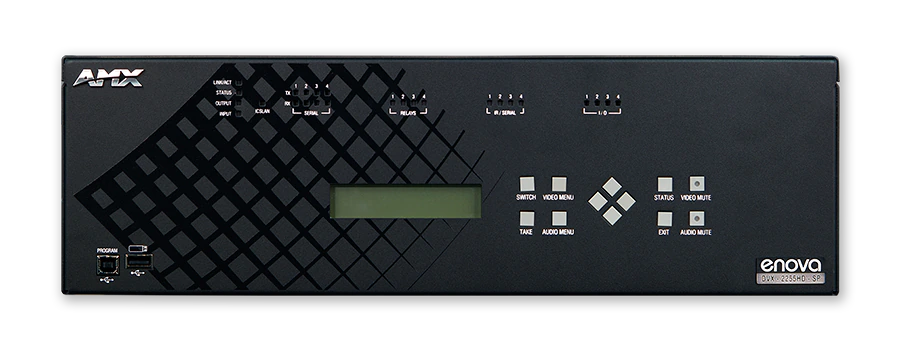

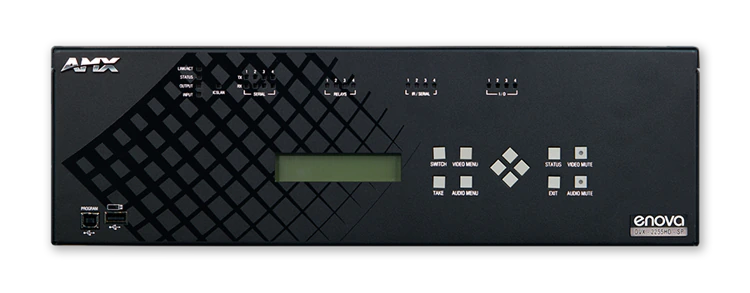

AMX DVX-2255HD

더 큰 이미지

Enova^® DVX-2255HD 6x3 올인원 프레젠테이션 스위처는 오디오, 비디오 및 제어 기능을 통합한 장치로, 다수의 개별 구성 요소를 대체하고 이에 수반되는 통합 및 신뢰성 문제를 해결합니다. 컴팩트한 3U 프레젠테이션 스위처는 스케일러, 아날로그-디지털 신호 변환기, 트위스티드 페어 송신기, 전문급 오디오 프로세싱이 내장된 앰프 등 다양한 기능을 단일 섀시에 통합합니다. AMX 독점 기능을 갖춘 DVX-2255HD는 설치가 간편하고 유연한 솔루션으로, 대형 및 복잡한 회의실, 강의실, 강당에 완벽하게 적합합니다.

DVX-2255HD는 차세대 NetLinx 통합 컨트롤러 기술인 NX-Series를 포함합니다. 이 새로운 컨트롤러는 고성능, 하위 호환성 및 광범위한 네트워크 보안 기능을 결합하여 미래를 위한 확장 가능한 플랫폼을 제공합니다.

DVX-2255HD는 사실상 모든 소스로부터 최적의 오디오 및 비디오 품질을 보장하는 다양한 기능을 포함합니다. 최첨단 전문급 오디오 DSP는 룸 전체에 고품질 오디오를 전달합니다. DVX-2255HD의 멀티 포맷 비디오 입력은 HDCP를 지원하는 HDMI를 포함한 아날로그 및 디지털 신호를 모두 동일한 커넥터에서 지원합니다. 내장된 SmartScale^® 기술은 연결된 각 디스플레이에 완벽하게 스케일링된 비디오를 출력하여, 소스와 디스플레이의 최적 해상도가 다를 때 발생할 수 있는 통합 문제를 해결함으로써 DVX-2255HD를 사양 지정, 설치 및 사용이 용이하게 만듭니다.

Enova DVX의 올인원 아키텍처는 지원, 유지보수 및 구성의 용이성뿐만 아니라 하드웨어 및 케이블링 비용 절감을 통해 업계 최저 총 소유 비용을 제공합니다.

상세 정보

The DVX-2255HD is ideal for dramatically simplifying AV control and distribution in small to medium-sized and large conference rooms, boardrooms and classrooms.
With the included DXLink inputs, the DVX-2255HD is perfect for rooms where the AV rack is not near your source devices and display
The flexible DVX-2255HD is perfect for any complex collaboration space with a mix of analog and digital sources, multiple displays, or rooms that require support for video conferencing.
The DVX-2255HD is perfect for any room or facility with space constraints, especially those that lack space in equipment racks.

다운로드

문서

	크기	업로드됨
Data Sheet 업데이트됨: 2026년 4월월	390KB	2026년 4월월
Comparison Chart 업데이트됨: 2026년 4월월	1.6MB	2026년 4월월

Manuals

	크기	업로드됨
Instruction Manual - Enova DVX-325xHD/22xxHD All-in-One Presentation Switchers 업데이트됨: 2020년 10월월	2.88MB	2020년 10월월

CAD Drawings

	크기	업로드됨
Pictorial Drawing - DVX-2255HD-T All-In-One Presentation Switchers with NX Control (DWG) 1 of 2 업데이트됨: 2018년 4월월	1.42MB	2018년 4월월
Pictorial Drawing - DVX-2255HD-T All-In-One Presentation Switchers with NX Control (DWG) 2 of 2 업데이트됨: 2018년 4월월	800KB	2018년 4월월
Pictorial Drawing - DVX-2255HD-T All-In-One Presentation Switchers with NX Control (DXF) 2 of 2 업데이트됨: 2018년 4월월	1.3MB	2018년 4월월
Pictorial Drawing - DVX-2255HD-T All-In-One Presentation Switchers with NX Control (DXF) 1 of 2 업데이트됨: 2018년 4월월	2.39MB	2018년 4월월
Pictorial Drawing - DVX-2255HD-SP All-In-One Presentation Switchers with NX Control (PDF) 업데이트됨: 2018년 4월월	1.53MB	2018년 4월월
Pictorial Drawing - DVX-2255HD-SP All-In-One Presentation Switchers with NX Control (DXF) 1 of 2 업데이트됨: 2018년 4월월	2.39MB	2018년 4월월
Pictorial Drawing - DVX-2255HD-SP All-In-One Presentation Switchers with NX Control (DXF) 2 of 2 업데이트됨: 2018년 4월월	1.29MB	2018년 4월월
Pictorial Drawing - DVX-2255HD-SP All-In-One Presentation Switchers with NX Control (DWG) 1 of 2 업데이트됨: 2018년 4월월	1.46MB	2018년 4월월
Pictorial Drawing - DVX-2255HD-SP All-In-One Presentation Switchers with NX Control (DWG) 2 of 2 업데이트됨: 2018년 4월월	795KB	2018년 4월월
Pictorial Drawing - DVX-2255HD-T All-In-One Presentation Switchers with NX Control (PDF) 업데이트됨: 2018년 4월월	1.41MB	2018년 4월월

Firmware

	버전	크기	업로드됨
DVX-325x/225x Switcher Firmware 버전 1.7.81, 출시: 2018년 7월월	1.7.81	1.67MB	2018년 7월월
NX Series (X200) DVX Controller Firmware (HTML5 Web Configuration) 버전 1.6.193, 출시: 2021년 7월월	1.6.193
NX Series (X200) NX/DVX/DGX Device Firmware 버전 1.1.50, 출시: 2024년 4월월	1.1.50	54KB	2024년 4월월

Certifications

	크기	업로드됨
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD IECEE CB Test Certificate 업데이트됨: 2018년 4월월	116KB	2018년 4월월
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD CE Declaration of Conformity 업데이트됨: 2018년 4월월	58.4KB	2018년 4월월
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD UL Certificate of Compliance 업데이트됨: 2018년 4월월	79KB	2018년 4월월

A&E (Architectural & Engineering) Specifications

	크기	업로드됨
A&E Spec - DVX-2255HD All-In-One Presentation Switcher 업데이트됨: 2018년 6월월	93.5KB	2018년 6월월

Information documents

	크기	업로드됨
Benefits And Applications of Websockets 업데이트됨: 2020년 10월월	223KB	2020년 10월월

Product Guides

	크기	업로드됨
DXLink Compatibility Tool 업데이트됨: 2021년 4월월		2021년 4월월

Programming Guides

	버전	크기	업로드됨
Zoom Room Controls - JSON Configuration Example 버전 0.1.1, 업데이트됨: 2021년 10월월	0.1.1	626KB	2021년 10월월
WebConsole & Programming Guide - NX-Series Controllers, Enova DGX, Enova DVX, Massio 업데이트됨: 2020년 10월월		3.21MB	2020년 10월월

Quick Start Guides

	크기	업로드됨
Quick Start Guide - Enova DVX-225xHD 6x3 All-In-One Presentation Switcher 업데이트됨: 2020년 10월월	312KB	2020년 10월월

Safety Sheets

	크기	업로드됨
Safety Instructions - Enova DVX All-In-One Presentation Switchers 업데이트됨: 2020년 10월월	90.6KB	2020년 10월월

Quick Reference Guides

	버전	크기	업로드됨
Language Reference Guide - NetLinx Programming Language 버전 B, 업데이트됨: 2024년 10월월	B	2.91MB	2024년 10월월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.

기능

All-In-One Device – Controller, matrix switcher, scaler, analog to digital converter, amplifier, plus twisted pair distribution and professional-grade audio DSP – all in a space-saving 3U chassis
Simplicity & Reliability – Replaces the need for numerous individual components and equipment, ensuring high reliability and saving on configuring and programming costs
Low Total Cost of Ownership – With a consistent platform across a variety of sizes, it is easy to standardize on the DVX and reduce costs for hardware, training, support, troubleshooting and sparing
Unrivaled Network Security – With Dual NIC to isolate AMX or third-party AV equipment from the primary network, IPv6 and wired 802.1X for protected network access, and user-defined LDAP login group support, the Enova DVX provides rock-solid security
Optimal Video Image Quality Every Time – Exclusive SmartScale Technology automatically scales the image to the best resolution and video parameters for each display—even for displays of different information—without manual setup, eliminating the need for costly external scalers
Crystal Clear Audio – Includes an integrated digital signal processor with advanced capabilities like independent 10-band parametric EQ, independent input gain adjustments and variable compression, allow precision tuning to match unique source and room attributes
Audio Breakaway – Stereo audio from any analog input or de-embedded from any HDMI input can be broken away from its associated video, processed through the DSP, and switched independently to any analog, HDMI or S/PDIF audio output
Audio Matrix Switching – Three independently switched and processed audio paths provide four unique volume, EQ, ducking and mixing configurations for perfectly tuned room audio as well as integration with audio/video conferencing, induction loop systems, voice re-enforcement speakers and audio recording devices
Enhanced Microphone Processing – Independent 3-band parametric EQ, compression, gating, auto-ducking, and limiting on each microphone input ensures crystal clear communication
Matrix Switching – Freely route any input to any or all outputs without blocking - 6x3 video switcher and 8x3 audio switcher with audio breakaway
AV and Control Over Twisted Pair – Send audio, video, bi-directional control and Ethernet up to 100m over one standard twisted pair cable
HDMI/HDCP Switching with Simplicity of Analog – End-to-end distribution of HDMI/HDCP without interruption or key constraints using exclusive InstaGate Pro^® Technology
Multi-Format Ports – Built for analog signals - RGBHV, Component, S-Video, and Composite, and digital HDMI/HDCP and DVI signals - all on the same connector
Enhanced Diagnostics On Serial & IR Ports – Provides real time error feedback when Serial and IR ports are disconnected or improperly wired
3D Support – Pass through latest video formats including 3D and Deep Color
DXLink™ Twisted Pair Outputs – Send audio, video, bi-directional control and Ethernet to DXLink HDMI Receivers up to 100m away over one twisted pair cable
DXLink Twisted Pair Inputs – Receive audio and video from DXLink Multi-Format Transmitters and Solecis Digital Switchers and deliver bi-directional control and Ethernet. In addition the DVX provides power to DXLink Multi-Format Transmitters. For more details and helpful cabling information, reference the white paper titled Cabling for Success with DXLink, or contact your AMX representative
Saves Energy – Includes features that dramatically reduce energy utilization. Use the interactive DVX Energy Savings Calculator to estimate savings for your particular configuration
HTML5 Web Configuration – Eliminates the need for proprietary configuration software

사양

Video Inputs	(2) Multi-Format DVI-I, (2) HDMI, (2) DXLink. See Data Sheet for Details
Video Outputs	(2) HDMI; supports HDMI/HDCP, (1) DXLink; supports digital video, audio, Ethernet, bi-directional control and power
Video Resolution Support	Supports resolutions up to 1920 x 1200 @ 60 Hz. See Operations Reference Guide for details for each signal type.
Audio Inputs	(2) female 1/8" stereo mini-phono jacks, (2) 3.5 mm 5-position captive-wire terminals, (2) 3.5 mm 3-pin captive-wire MIC connectors, (2) HDMI connections, (2) DXLink connections. See Data Sheet for details
Audio Outputs - SP	(1) Amplified audio output; 4-position captive wire connector, (2) Line level audio outputs, (1) S/PDIF output, (2) HDMI outputs, (1) DXLink output. See Data Sheet for details
Audio Outputs - T	(1) Amplified audio output; 2-position captive wire connectors, (2) Line level audio outputs, (1) S/PDIF output, (2) HDMI outputs, (1) DXLink output. See Data Sheet for details
AxLink Port	(1) 4-position 3.5mm Screw Terminal, provides data and power to external AxLink control devices
RS-232/422/485 Ports	(1) 10-position 3.5mm Screw Terminal, NetLinx Port 1, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
RS-232 Port	(3) 5-position 3.5mm Screw Terminal, NetLinx Ports 2-4, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
IR/Serial	(4) 2-position 3.5mm Screw Terminal, 4 IR Transmit / 1-way Serial ports, NetLinx Ports 11-14. See Data Sheet for details
I/O Channels	(4) 6-position 3.5mm Screw Terminal, 4-channel binary I/O port for contact closure with each input being capable of voltage sensing, NetLinx Port 22, Channels 1-4
Relays	(4) Two 8-position 3.5 mm Screw Terminal, (4) single-pole, single-throw relays, NetLinx Port 21, Channels 1-4. See Data Sheet for details
Dimensions (HWD)	5 3/16" x 17" x 14" (13.2 cm x 43.2 cm x 35.6 cm)
FG Numbers	FG1906-12 (2x25W, 8-Ohms) FG1906-14 (75W, 70/100V)
