AMX MXA-RMK-20

큰 이미지

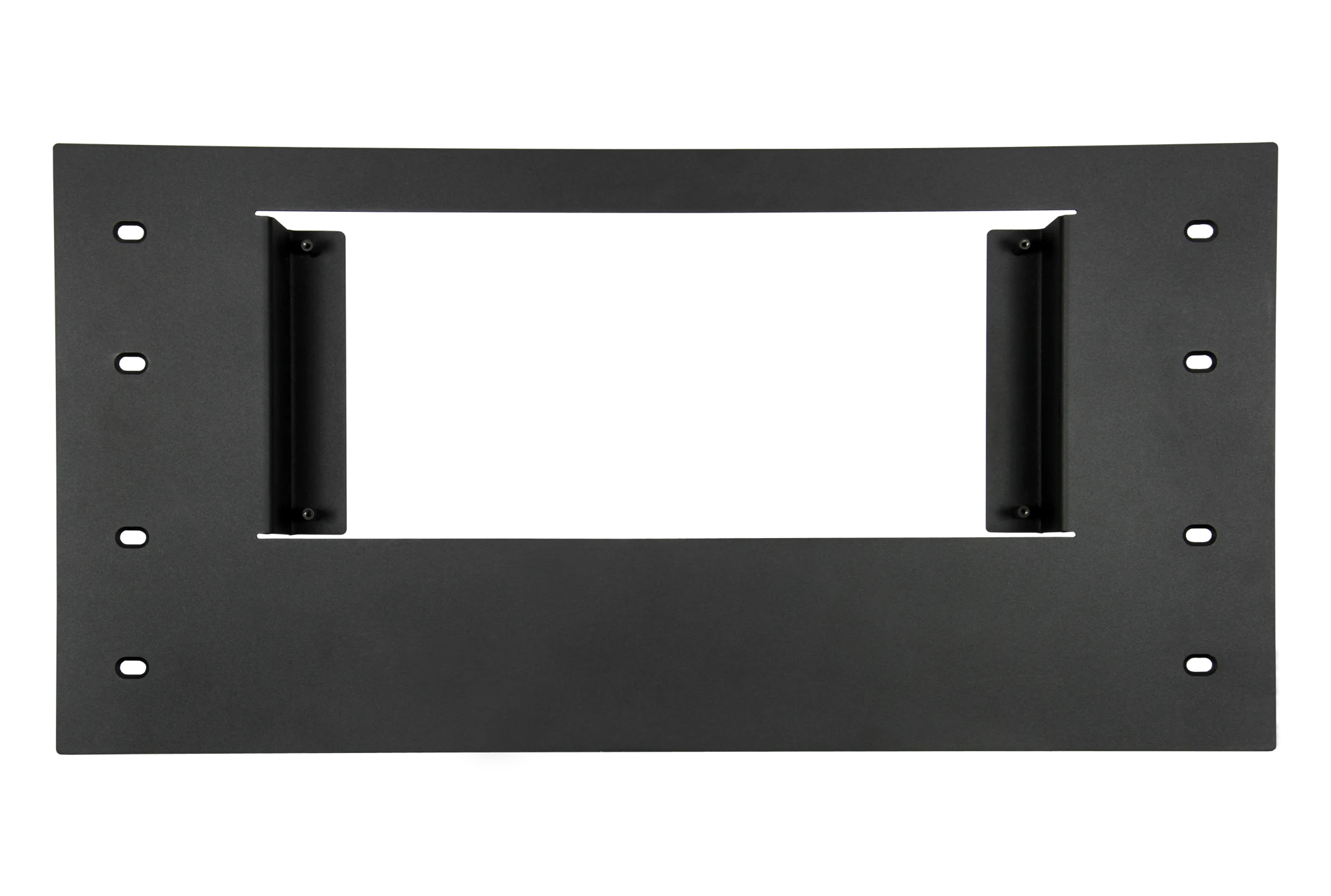

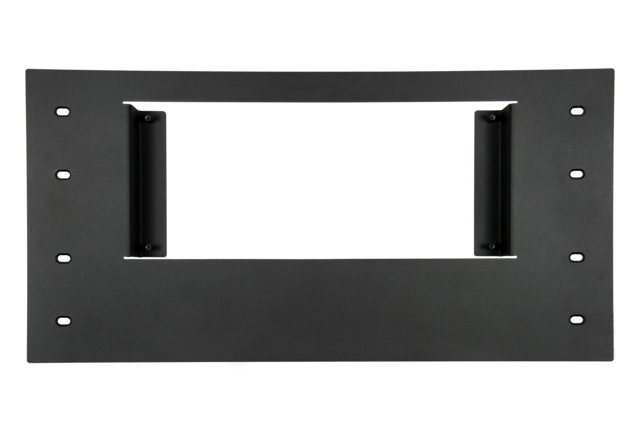

The MXA-RMK-20 Rack Mount Kit is an optional accessory for 20.3" Modero X Series Wall Mount Touch Panels that allow these panels to be mounted directly to an equipment rack. The kit includes a rack mount frame, screws and washers. It is compatible with MXD-2001-PAN-L (FG5968-37), MXD-2000XL-PAN-L (FG5968-11) and MXD-2000XL-PAN-L-NC (FG5968-34).

다운로드

CAD Drawings

	크기	업로드 날짜
Pictorial Drawing - MXA-RMK-20 Rack Mount Kit for 20.3" Modero X Series Landscape Wall Mount Touch Panel (PDF) 업데이트: 2020년 10월	119KB	2020년 10월
Pictorial Drawing - MXA-RMK-20 Rack Mount Kit for 20.3" Modero X Series Landscape Wall Mount Touch Panel (DXF) 업데이트: 2020년 10월	313KB	2020년 10월
Pictorial Drawing - MXA-RMK-20 Rack Mount Kit for 20.3" Modero X Series Landscape Wall Mount Touch Panel (DWG) 업데이트: 2020년 10월	112KB	2020년 10월
Spec. Drawing - MXA-RMK-20 Rack Mount Kit for 20.3" Modero X Series Landscape Wall Mount Touch Panel (PDF) 업데이트: 2020년 10월	218KB	2020년 10월
Spec. Drawing - MXA-RMK-20 Rack Mount Kit for 20.3" Modero X Series Landscape Wall Mount Touch Panel (DXF) 업데이트: 2020년 10월	3.47MB	2020년 10월
Spec. Drawing - MXA-RMK-20 Rack Mount Kit for 20.3" Modero X Series Landscape Wall Mount Touch Panel (DWG) 업데이트: 2020년 10월	957KB	2020년 10월

Quick Start Guides

	버전	크기	업로드 날짜
Quick Start Guide - MXA-RMK-20 Rack Mount Kit for 20.3" Modero X Series Landscape Wall Mount Touch Panel 버전 B, 업데이트: 2020년 10월	B	323KB	2020년 10월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.

사양

Dimensions (HWD)	10 1/2" x 21" x 2 1/16" (265.9 mm x 533.4 mm x 53.1 mm)
Weight	4.3 lbs (1.95 kg)
Included Accessories	MXA-RMK-20 Installation Guide (93-5969-60) Rack Mount Panel, 20.3" Modero Wall Touch Panel (62-5968-46) Screws, #10-32 PFH 1.75" Long, Black (4) (80-5968-01) Screws, #6-32 x .375, PPH, Black (4) (80-0138) Washers, #6, Flat, 3/8 Diameter, .03 Thick, Stainless Steel (4)(80-0322-01)
FG Numbers	FG5969-60
