DX-RX (停产)

DXLink™ HDMI 接收器模块

DX-RX

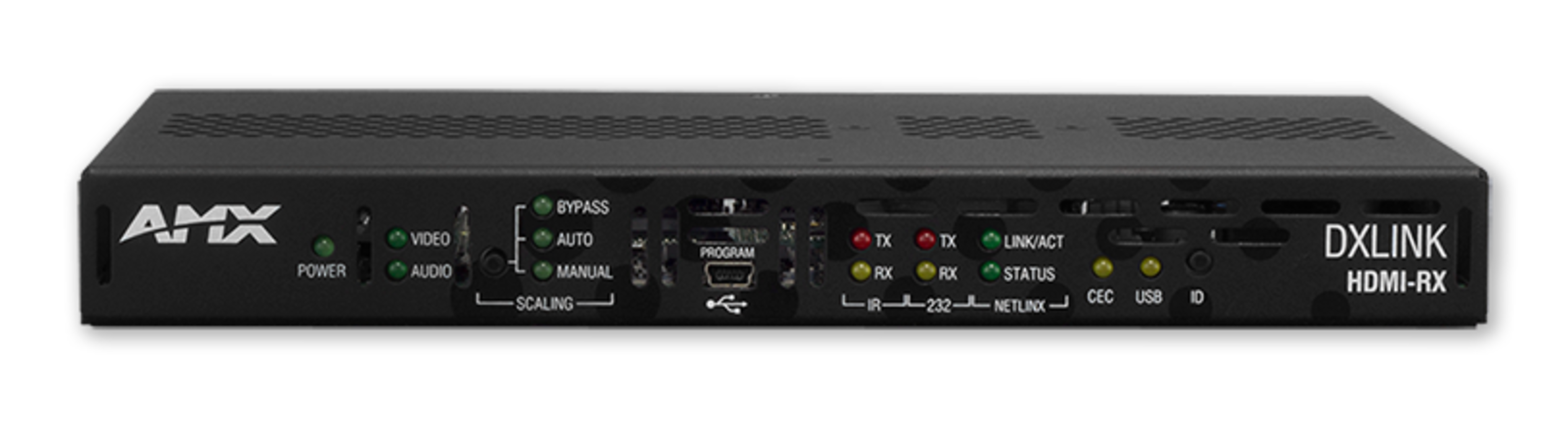

较大的图像

DXLink HDMI 接收器是一款远程传输解决方案,搭载了 SmartScale® 技术以传输 HDMI 与 HDCP 内容,可自动根据每台联网显示器的具体配置进行完美缩放,从根本上消除了因源设备和显示器分辨率不同而导致的兼容问题。只需一条标准双绞线电缆,该设备即可接收距其最多 100 米的兼容 Enova DVX 一体式演示切换器、Solecis 数字切换器、DXLink 发射器模块或 DXLink 壁板发出的音频、视频、控制和以太网信号,并且搭配 Enova DGX 8/16/32/64 数字媒体切换器、Enova DVX-2150HD 或 DVX-2155HD 使用时也可通过同一条电缆实现供电。这款设计低调的 DXLink 接收器可安装在显示器背后或天花板投影仪上方,利用其内置的 RS-232 或红外线接口即可进行控制。最后,利用同一条双绞线电缆,还能够监控联网显示器设置以及将红外控制信号发送回主机。

更多详情

DXLink HDMI 接收器模块是接收远程 DXLink 发射器模块、DXLink 壁板、Solecis 数字切换器、Enova DGX 或兼容 Enova DVX 的 HDMI 和控制信号的完美之选,其内置的控制接口可用于控制目标设备,而 ICS Lan 接口可为 Enova DGX 或兼容 Enova DVX 提供 IP 接入。

下载

  Version Language Size Uploaded
file type icon Data Sheet
updated: 3月 2024
    620.6 KB 3月 2024
Manuals
file type icon Hardware Reference Manual - DXLink Twisted Pair Transmitters/Receiver
updated: 3月 2018
    3.8 MB 3月 2018
file type icon Support Guide – IO Board and Endpoint Compatibility
updated: 2月 2021
    46.4 KB 2月 2021
file type icon DXLink HID Keyboard and Mouse Supported Devices
updated: 7月 2018
    156.5 KB 7月 2018
CAD Drawings
file type icon Pictorial Drawing - DXLink HDMI Receiver Module (DWG)
updated: 10月 2020
    476.0 KB 10月 2020
file type icon Pictorial Drawing - DXLink HDMI Receiver Module (PDF)
updated: 10月 2020
    453.1 KB 10月 2020
BIM Objects
file type icon DX-RX - BIM Object
updated: 8月 2019
    8月 2019
Firmware
platform icon DXLink HDMI Receiver Module Firmware
version 1.9.28, updated: 9月 2018
1.9.28     958.1 KB 9月 2018
platform icon DXLink HDMI Receiver Module Firmware (100 Series Compatible)
version 1.13.43, updated: 6月 2018
1.13.43     1.5 MB 6月 2018
A&E (Architectural & Engineering) Specifications
file type icon A&E Spec - AVB-RX-DXLINK-HDMI DXLink HDMI Receiver Module
updated: 6月 2018
    50.5 KB 6月 2018
Certifications
file type icon AVB-TX-HDMI-DXLINK/DX-TX/DX-RX UL Certificate of Compliance
updated: 4月 2018
    247.5 KB 4月 2018
file type icon AVB-TX-HDMI-DXLINK/DX-TX/DX-RX CE Declaration of Conformity
updated: 4月 2018
    255.4 KB 4月 2018
file type icon AVB-TX-HDMI-DXLINK/DX-TX/DX-RX IECEE CB Test Certificate
updated: 4月 2018
    197.1 KB 4月 2018
Whitepapers
file type icon Using SDI with the Enova DGX & DVX
updated: 10月 2020
    483.5 KB 10月 2020
file type icon Cabling for Success with DXLink
updated: 10月 2020
    1.6 MB 10月 2020
Quick Start Guides
file type icon Quick Start Guide - DXLink Twisted Pair Transmitters/Receiver
updated: 3月 2018
    719.5 KB 3月 2018
Product Guides
file type icon DXLink Compatibility Tool
updated: 4月 2021
    4月 2021

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 仅需一条电缆 – 仅需一条双绞线电缆即可接收音频、视频、控制和以太网信号,以及实现供电
  • SmartScale 技术 – 自动响应显示器发布的 EDID 信息并据其对视频进行缩放和调整,将分辨率和参数优化至最佳,无需手动设置,这有助于提高视频质量,避免了调低全部视频分辨率以适应系统中性能最差的显示器。
  • 任何地点都可以实现本地 NetLinx® 控制 - 使用内置红外线和 RS-232 接口控制联网目标设备
  • 标准双绞线电缆—利用具有成本效益的双绞线,节省安装所需的时间和精力,请参见《Cabling for Success with DXLink》白皮书以了解更多详情。
  • 兼容 HDCP
  • DXLink 壁板实现 DXLink 直连 - DXLink 壁板通过 DXLink 接收 PS-POE-AT-TC 或 PDXL-2 的供电时,可与 DXLink 接收器直连以组成点对点解决方案。此外,Solecis 数字切换器也支持与 DXLink 接收器组成点对点解决方案。

性能

尺寸(高宽厚) 1" x 8 3/4" x 5 1/5" (2.54 cm 3.08 cm)
双绞线类型和长度 屏蔽式 Cat6,Cat6A 和 Cat7;长达 328 ft (100 m)
USB (HID) (1) USB 迷你 A/B 连接器(“HOST”)

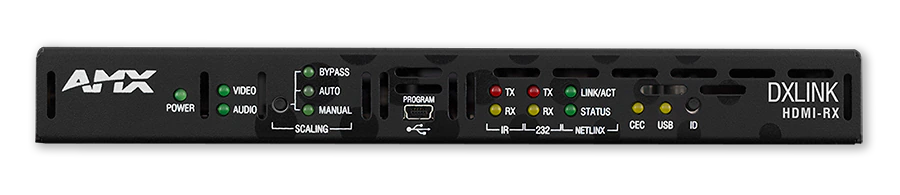

前连接器 高级配置界面*:USB 迷你 B 连接器(*此功能将在未来发布固件更新时提供)

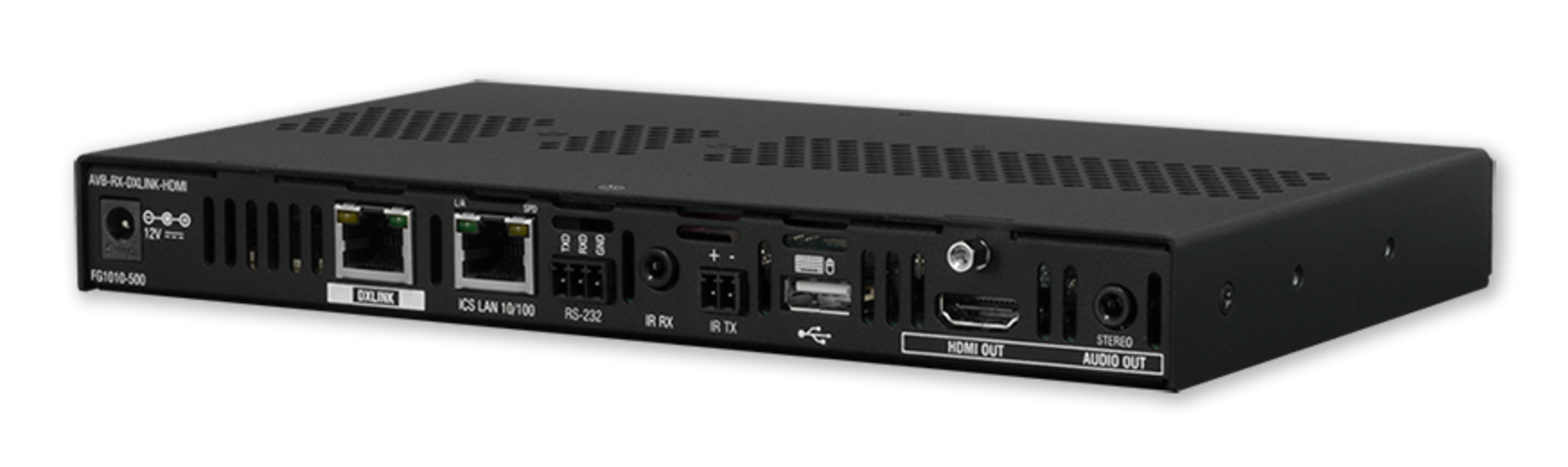

后连接器 本地电源:2.1 mm DC 电源插孔;DXLink 输入:RJ-45;ICSLAN/以太网端口:RJ-45 连接器,TCP/IP 端口 (ICSLAN 10/100)
HDMI 兼容格式:HDMI, HDCP, DVI
HDMI 支持 渐进分辨率支持:480p 至 1920x1200 @ 60 Hz;深色支持:24 位,30 位,36 位;3D 格式支持:是
HDMI 音频 音频格式支持:Dolby TrueHD,Dolby Digital,DTS-HD Master Audio,DTS,2 通道 L-PCM,6 通道 L-PCM,8 通道 L-PCM(Dolby Digital 和 DTS 最高支持 48kHz,5.1 声道);音频解析度:16 位至 24 位
HDCP HDCP 支持:是
立体声音频 输出信号类型:立体声模拟;输出连接器:3.5mm 迷你立体声插孔(模拟立体声)

电源

外接,随附:每个 HDMI RX 均配有台式电源(符合 ENERGY STAR® 标准),带有电源线;外接,可选:另可通过 DXLink Power 设备供电
兼容的 AMX 产品 Enova DGX 800/1600/3200/6400 数字媒体切换器;Enova 一体式演示切换器;DXLink 多格式/装饰风格的墙板式发射器;Solecis多格式/HDMI 数字切换器;高功率 PoE 供电器;通过 DXLink 控制器供电
FG Numbers FG1010-500
