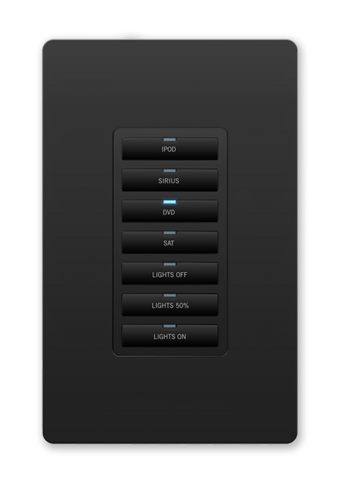

MET-7X (停产)

 Metreau® 7 按键以太网扩展键盘

较大的图像

MET-7X Metreau 7 按钮扩展键盘通过带状电缆连接任何相邻的 Metreau 以太网键盘(MET-6NE、MET-7E 或 MET-13E),以便在相同位置添加辅助控制点。

更多详情

非常适用于需要多个相邻控制点的教室、会议室、住宅或酒店。

下载

  Version Language Size Uploaded
Data Sheet     297.1 KB 7月09日
Manuals
Instruction Manual - Metreau Keypads     2.6 MB 3月28日
CAD Drawings
Pictorial Drawing - MET-7X 7-Button Ethernet Expansion Keypad (PDF)     152.2 KB 4月09日
Pictorial Drawing - MET-7X 7-Button Ethernet Expansion Keypad (DXF)     3.4 MB 4月09日
Pictorial Drawing - MET-7X 7-Button Ethernet Expansion Keypad (DWG)     912.3 KB 4月09日
Bim Objects
MET-7X - BIM Object     8月12日
Software
Keypads with Ethernet Firmware 1.2.14    312.3 KB 3月15日
Quick Start Guides
Quick Start Guide - MET-7X Metreau 7-Button Ethernet Expansion Keypad     162.2 KB 3月28日
Safety Sheets
Safety Instructions - Metreau Keypads     80.8 KB 3月29日
Whitepapers
AMX AV/IT Administrator's Guide     2.6 MB 4月25日
A&E (Architectural & Engineering) Specifications
A&E Spec - MET-7X Metreau 7-Button Ethernet Expansion Keypad     55.0 KB 6月28日

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 连接简便 - 一个 IP 地址最多连接三个键盘,以优化房间网络设计
  • 兼容以太网供电 (PoE) - 扩展键盘由其所连接的 Metreau 以太网键盘通过带状电缆供电(选项包括 MET-6NE、MET-7E 和 MET-13E)



注:未包含键盘壁板。参见 ALD-CW-1、ALD-CW-2 和 ALD-CW-3。

性能

尺寸(高宽厚) 键盘和安装板:4" x 1 3/4" x 1" (10.3 cm x 4.5 cm x 2.5 cm)
装配 装入标准的装饰风格墙板
前面板组件 按钮提供各种可现场更换的预印按钮,带有蓝色 LED 指示灯
后面板组件 (2) 8 针,0.100” (2.54 mm) IDC 型公插头
电源 通过带状电缆与 Metreau 以太网键盘(选件包括 MET-6NE,MET-7E 和 MET-13E)连接以为扩展键盘供电。详情请参阅数据表。
FG Numbers

FG5793-13-WH (White)
FG5793-13-BL (Black)
