NXA-PDU-1508-8 (停产)

配电装置 (110V/220V)

NXA-PDU-1508-8
较大的图像

创新型配电装置 (PDU) 方便您同时控制机箱和房间。该 PDU 通过基于电源循环的设备远程重置增加了基本控制层,无需派遣工作人员到客户现场。PDU 通过管理电力输送监控所连接各部件的能耗情况,并对任何或所有未使用的设备限制供电。PDU 配备 8 个单独监控和控制的交流插座、内置 12 伏电源、2 组 4 个 AxLink 总线条以及针对每个插座的电源监控功能,可灵活运行并减少备用电耗。基于 AxLink 的本地 NetLinx 控制将 PDU 同 AMX 控制系统和资源管理套件 (RMS) 融为一体。



更多详情

完美适用于希望降低能耗成本、减少碳排放量并保护贵重电子设备的商业和住宅设施。有了交流和 AxLink 电源、电流感测和可用温度监测功能,该款一体化系统可轻松提升设施的便利性和环保性。

下载

  Version Language Size Uploaded
file type icon Data Sheet
updated: 3月 2024
    360.9 KB 3月 2024
CAD Drawings
file type icon Pictorial Drawing - NXA-PDU-1508-8 Power Distribution Unit (PDF)
updated: 4月 2018
    292.3 KB 4月 2018
file type icon Pictorial Drawing - NXA-PDU-1508-8 Power Distribution Unit (DXF)
updated: 4月 2018
    1.8 MB 4月 2018
BIM Objects
file type icon NXA-PDU-1508-8 - BIM Object
updated: 8月 2019
    8月 2019
Firmware
platform icon NXA-PDU-1508-8 Power Distribution Unit Firmware
version 2.13.04, updated: 3月 2018
2.13.04     34.2 KB 3月 2018
Quick Reference Guides
file type icon Operation/Reference Guide - NXA-PDU-1508-08 Power Distribution Unit (240V / 10A)
updated: 10月 2020
    422.7 KB 10月 2020
file type icon Operation/Reference Guide - NXA-PDU-1508-08 Power Distribution Unit (110V/220V)
updated: 10月 2020
    373.2 KB 10月 2020
Quick Start Guides
file type icon Quick Start Guide - NXA-PDU-1508-08 Power Distribution Unit (110V/220V)
updated: 10月 2020
    217.1 KB 10月 2020
A&E (Architectural & Engineering) Specifications
file type icon A&E Spec - NXA-PDU-1508-8 Power Distribution Unit
updated: 6月 2018
    44.5 KB 6月 2018

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 插座单独控制 - 机箱内的设备可进行远程重启,从而减少现场服务请求量
  • 所连设备的电源管理 - 降低待机能耗(吸血鬼功率/虚负载)
  • 每个交流电插座上的内置电流感测功能 - 设备开/关显示更加直观
  • 被转换和监控的 AxLink 总线条 - 允许 AxLink 或 12V 受电设备(每组四台)的供电与转换
  • 本地 NetLinx 设备 - 简化集成
  • 连接远程服务器 - 使 PDU 能够监测设备机箱内的温度



性能

尺寸(高宽厚) 1 3/16" x 17" x 9 11/16 (3.0 cm x 43.2 cm x 9.7 cm),RU: 1
电源连接器 通过 IEC-320 C-14 连接器的 100-240 VAC,50-60 Hz 主电源供电
所需的电压 100 至 240 VAC,47-63 Hz
交流电输入 12 AMPS @ 110V - 120V, 10 AMPS @ 220V - 240V
交流电输出 10 AMPS 单路输出 @ 110 VAC,12 AMPS 最大单位输出 @ 110 VAC,8 AMPS 单路输出 @ 220 VAC,10 AMPS 最大单位输出 @ 220 VAC
前面板组件 主重置按钮,AxLink 状态 LED 指示灯,输出状态 LED 指示灯,AxLink 总线状态 LED 指示灯。详情请参阅数据表。

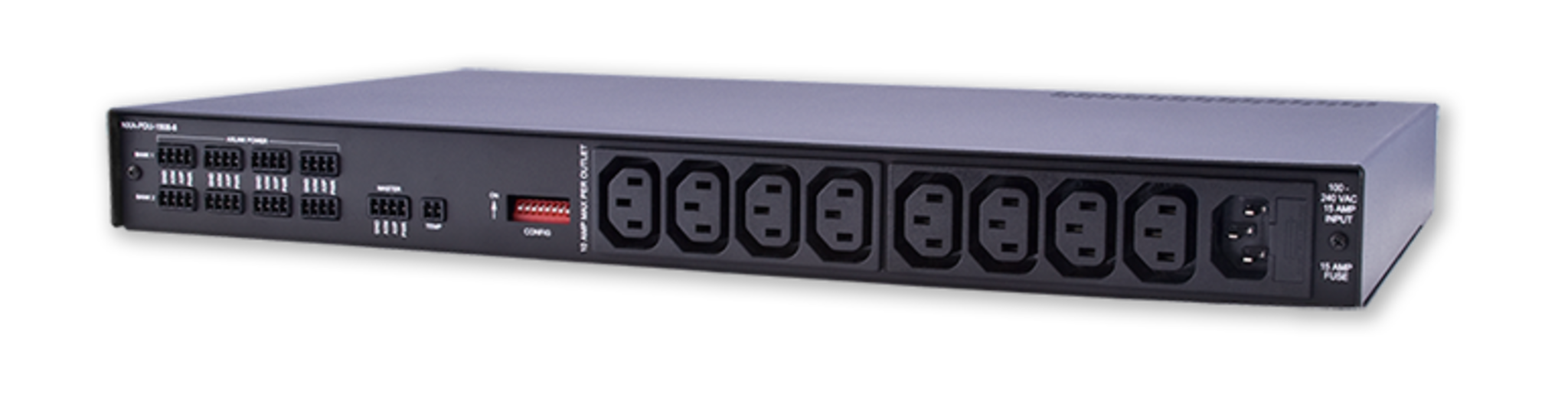

后面板连接器 国际电源进线 (1) 连接器类型:IEC C-14,国际电源出线 (8) 连接器类型:IEC C-13,AxLink 主连接器,AxLink 设备连接器 (8),远程温度传感器 (RTS) 输入。详情请参阅数据表。
FG Numbers FG673-01
