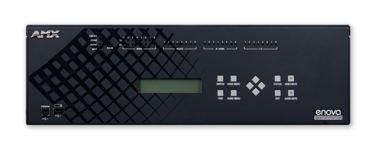

AMX DVX-3255HD

더 큰 이미지

Enova^® DVX-3255HD 10x4 올인원 프레젠테이션 스위처는 오디오, 비디오 및 제어 기능을 통합한 장치로, 수많은 개별 구성 요소의 필요성을 제거하고 이에 수반되는 통합 및 신뢰성 문제를 해결합니다. 컴팩트한 3U 프레젠테이션 스위처는 스케일러, 아날로그-디지털 신호 변환기, 트위스티드 페어 트랜스미터, 전문가급 오디오 프로세싱이 내장된 앰프 등 다양한 기능을 단일 섀시에 통합합니다. AMX 독점 기능을 갖춘 DVX-3255HD는 설치가 간편하고 유연한 솔루션으로, 대규모 복합 회의실, 교실 및 강당에 최적으로 적합합니다.

DVX-3255HD는 차세대 NetLinx 통합 컨트롤러 기술인 NX-Series를 탑재합니다. 이 새로운 컨트롤러는 고성능, 하위 호환성 및 광범위한 네트워크 보안 기능을 결합하여 미래를 위한 확장 가능한 플랫폼을 제공합니다.

DVX-3255HD는 사실상 모든 소스로부터 최적의 오디오 및 비디오 품질을 보장하는 다양한 기능을 포함합니다. 최첨단 전문가급 오디오 DSP는 공간 전체에 걸쳐 고품질 오디오를 전달합니다. DVX-3255HD의 멀티포맷 비디오 입력은 HDCP 지원 HDMI를 포함한 아날로그 및 디지털 신호를 지원하며, 모두 동일한 커넥터에서 처리됩니다. 내장 SmartScale^® Technology는 연결된 각 디스플레이에 완벽하게 스케일된 비디오를 출력하여, 소스와 디스플레이의 최적 해상도가 다를 때 발생할 수 있는 통합 문제를 제거함으로써, DVX-3255HD는 사양 지정, 설치, 사용이 모두 간편합니다.

Enova DVX의 올인원 아키텍처는 지원, 유지보수 및 구성의 용이성, 그리고 하드웨어 및 케이블링 비용 절감 덕분에 업계 최저 수준의 총소유비용을 제공합니다.

상세 정보

DVX-3255HD는 중대형 회의실, 이사회실, 교실, 강당에서 AV 제어 및 분배를 획기적으로 간소화하는 데 이상적입니다.
포함된 DXLink 입력을 통해 DVX-3255HD는 AV 랙이 소스 장비 및 디스플레이와 떨어져 있는 공간에 적합합니다.
유연한 DVX-3255HD는 아날로그 및 디지털 소스 혼합, 다중 디스플레이 또는 화상 회의 지원이 필요한 복잡한 협업 공간에 적합합니다.
DVX-3255HD는 공간 제약이 있는 모든 룸 또는 시설, 특히 장비 랙 공간이 부족한 곳에 적합합니다.

다운로드

문서

	크기	업로드됨
Data Sheet 업데이트됨: 2026년 4월월	385KB	2026년 4월월
Comparison Chart 업데이트됨: 2026년 4월월	1.6MB	2026년 4월월

Manuals

	크기	업로드됨
Instruction Manual - Enova DVX-325xHD/22xxHD All-in-One Presentation Switchers 업데이트됨: 2020년 10월월	2.88MB	2020년 10월월

CAD Drawings

	크기	업로드됨
Pictorial Drawing - DVX-3255HD-T All-In-One Presentation Switchers with NX Control (DWG) 1 of 2 업데이트됨: 2018년 4월월	2.02MB	2018년 4월월
Pictorial Drawing - DVX-3255HD-T All-In-One Presentation Switchers with NX Control (DWG) 2 of 2 업데이트됨: 2018년 4월월	1.28MB	2018년 4월월
Pictorial Drawing - DVX-3255HD-T All-In-One Presentation Switchers with NX Control (DXF) 2 of 2 업데이트됨: 2018년 4월월	2.13MB	2018년 4월월
Pictorial Drawing - DVX-3255HD-T All-In-One Presentation Switchers with NX Control (DXF) 1 of 2 업데이트됨: 2018년 4월월	3.41MB	2018년 4월월
Pictorial Drawing - DVX-3255HD-SP All-In-One Presentation Switchers with NX Control (PDF) 업데이트됨: 2018년 4월월	1.72MB	2018년 4월월
Pictorial Drawing - DVX-3255HD-SP All-In-One Presentation Switchers with NX Control (DXF) 1 of 2 업데이트됨: 2018년 4월월	3.82MB	2018년 4월월
Pictorial Drawing - DVX-3255HD-SP All-In-One Presentation Switchers with NX Control (DXF) 2 of 2 업데이트됨: 2018년 4월월	2.2MB	2018년 4월월
Pictorial Drawing - DVX-3255HD-SP All-In-One Presentation Switchers with NX Control (DWG) 1 of 2 업데이트됨: 2018년 4월월	1.81MB	2018년 4월월
Pictorial Drawing - DVX-3255HD-SP All-In-One Presentation Switchers with NX Control (DWG) 2 of 2 업데이트됨: 2018년 4월월	1.07MB	2018년 4월월
Pictorial Drawing - DVX-3255HD-T All-In-One Presentation Switchers with NX Control (PDF) 업데이트됨: 2018년 4월월	1.74MB	2018년 4월월

Firmware

	버전	크기	업로드됨
DVX-325x/225x Switcher Firmware 버전 1.7.81, 출시: 2018년 7월월	1.7.81	1.67MB	2018년 7월월
NX Series (X200) DVX Controller Firmware (HTML5 Web Configuration) 버전 1.6.193, 출시: 2021년 7월월	1.6.193
NX Series (X200) NX/DVX/DGX Device Firmware 버전 1.1.50, 출시: 2024년 4월월	1.1.50	54KB	2024년 4월월

Certifications

	크기	업로드됨
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD IECEE CB Test Certificate 업데이트됨: 2018년 4월월	116KB	2018년 4월월
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD CE Declaration of Conformity 업데이트됨: 2018년 4월월	58.4KB	2018년 4월월
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD UL Certificate of Compliance 업데이트됨: 2018년 4월월	79KB	2018년 4월월

A&E (Architectural & Engineering) Specifications

	크기	업로드됨
A&E Spec - DVX-3255HD All-In-One Presentation Switcher 업데이트됨: 2018년 6월월	95KB	2018년 6월월

Information documents

	크기	업로드됨
Benefits And Applications of Websockets 업데이트됨: 2020년 10월월	223KB	2020년 10월월

Product Guides

	크기	업로드됨
DXLink Compatibility Tool 업데이트됨: 2021년 4월월		2021년 4월월

Programming Guides

	버전	크기	업로드됨
Zoom Room Controls - JSON Configuration Example 버전 0.1.1, 업데이트됨: 2021년 10월월	0.1.1	626KB	2021년 10월월
WebConsole & Programming Guide - NX-Series Controllers, Enova DGX, Enova DVX, Massio 업데이트됨: 2020년 10월월		3.21MB	2020년 10월월

Quick Start Guides

	크기	업로드됨
Quick Start Guide - ENOVA DVX-325xHD 10x4 All-In-One Presentation Switchers 업데이트됨: 2020년 10월월	315KB	2020년 10월월

Safety Sheets

	크기	업로드됨
Safety Instructions - Enova DVX All-In-One Presentation Switchers 업데이트됨: 2020년 10월월	90.6KB	2020년 10월월

Quick Reference Guides

	버전	크기	업로드됨
Language Reference Guide - NetLinx Programming Language 버전 B, 업데이트됨: 2024년 10월월	B	2.91MB	2024년 10월월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.

기능

올인원 디바이스 – 컨트롤러, 매트릭스 스위처, 스케일러, 아날로그-디지털 컨버터, 앰프, 트위스트 페어 분배 및 전문가급 오디오 DSP를 공간 절약형 3U 섀시에 모두 통합
단순성 및 신뢰성 – 수많은 개별 컴포넌트 및 장비의 필요성을 제거하여 높은 신뢰성을 보장하고 구성 및 프로그래밍 비용을 절감합니다
낮은 총소유비용 – 다양한 크기에 걸쳐 일관된 플랫폼을 제공하여 DVX 표준화가 용이하며 하드웨어, 교육, 지원, 문제 해결 및 예비 부품 비용을 절감합니다
탁월한 네트워크 보안 – 듀얼 NIC로 AMX 또는 타사 AV 장비를 기본 네트워크에서 격리하고, IPv6 및 유선 802.1X로 보호된 네트워크 액세스를 제공하며, 사용자 정의 LDAP 로그인 그룹을 지원하여 Enova DVX는 견고한 보안을 제공합니다
매번 최적의 비디오 이미지 품질 – 독점 SmartScale 기술이 각 디스플레이에 최적의 해상도 및 비디오 파라미터로 이미지를 자동 스케일링합니다. 서로 다른 정보를 표시하는 디스플레이도 수동 설정 없이 처리하여 비용이 많이 드는 외부 스케일러가 필요하지 않습니다
선명한 오디오 – 독립적인 10대역 파라메트릭 EQ, 독립적인 입력 게인 조정 및 가변 압축 등 고급 기능을 갖춘 통합 디지털 신호 프로세서를 포함하여 고유한 소스 및 룸 특성에 맞춘 정밀 튜닝이 가능합니다
오디오 브레이크어웨이 – 모든 아날로그 입력 또는 HDMI 입력에서 디임베드된 스테레오 오디오를 관련 비디오에서 분리하여 DSP로 처리한 후 모든 아날로그, HDMI 또는 S/PDIF 오디오 출력으로 독립적으로 스위칭할 수 있습니다
오디오 매트릭스 스위칭 – 4개의 독립적으로 스위칭되고 처리된 오디오 경로가 4가지의 고유한 볼륨, EQ, 덕킹 및 믹싱 구성을 제공하여 완벽하게 튜닝된 룸 오디오는 물론 오디오/비디오 컨퍼런싱, 유도 루프 시스템, 음성 강화 스피커 및 오디오 녹음 디바이스와의 통합을 지원합니다
향상된 마이크로폰 처리 – 각 마이크로폰 입력에서 독립적인 3대역 파라메트릭 EQ, 압축, 게이팅, 자동 덕킹 및 리미팅을 제공하여 선명한 음성 통신을 보장합니다
매트릭스 스위칭 – 차단 없이 모든 입력을 모든 출력 또는 여러 출력으로 자유롭게 라우팅합니다 – 10x4 비디오 스위처 및 오디오 브레이크어웨이를 갖춘 14x4 오디오 스위처
트위스트 페어를 통한 AV 및 제어 – 1개의 표준 트위스트 페어 케이블로 최대 100m까지 오디오, 비디오, 양방향 제어 및 이더넷을 전송합니다
아날로그의 단순성을 갖춘 HDMI/HDCP 스위칭 – 독점 InstaGate Pro^® 기술을 사용하여 중단이나 키 제약 없이 HDMI/HDCP를 엔드-투-엔드로 분배합니다
멀티포맷 포트 – 아날로그 신호(RGBHV, 컴포넌트, S-비디오, 컴포지트) 및 디지털 신호(HDMI/HDCP, DVI)를 모두 동일한 커넥터에서 지원합니다
3D 지원 – 3D 및 Deep Color를 포함한 최신 비디오 포맷을 통과시킵니다
DXLink™ 트위스트 페어 출력 – 1개의 트위스트 페어 케이블로 최대 100m 거리의 DXLink HDMI 수신기로 오디오, 비디오, 양방향 제어 및 이더넷을 전송합니다
DXLink 트위스트 페어 입력 – DXLink 멀티포맷 트랜스미터 및 Solecis 디지털 스위처에서 오디오 및 비디오를 수신하고 양방향 제어 및 이더넷을 제공합니다. 또한 DVX는 DXLink 멀티포맷 트랜스미터에 전원을 공급합니다. 자세한 내용 및 유용한 케이블 정보는 "Cabling for Success with DXLink" 백서를 참조하거나 AMX 담당자에게 문의하십시오
에너지 절감 – 에너지 사용량을 대폭 감소시키는 기능을 포함합니다. 대화형 DVX 에너지 절감 계산기를 사용하여 특정 구성에 대한 절감량을 추정하십시오
HTML5 웹 구성 – 전용 구성 소프트웨어가 필요하지 않습니다

사양

Video Inputs	(4) Multi-Format DVI-I, (4) HDMI, (2) DXLink; (supported capabilities for DXLink vary by connected device). See Data Sheet for details.
Video Outputs	(4) HDMI; supports HDMI/HDCP. (2) DXLink; mirrors associated HDMI outputs; supports digital video, audio, Ethernet and bi-directional control
Video Resolution Support	Supports resolutions up to 1920 x 1200 @ 60 Hz. See Operations Reference Guide for details for each signal type.
Audio Inputs	(4) female 1/8" stereo mini-phono jacks, (4) 3.5 mm 5-position captive-wire terminals, (2) 3.5 mm 3-pin captive-wire MIC connectors, (4) HDMI connections, (2) DXLink. See Data Sheet for details.
Audio Outputs - SP	(1) Amplified audio output; 4-position captive wire connector, (3) Line level audio outputs, (1) S/PDIF output, (4) HDMI outputs, (2) DXLink outputs. See Data Sheet for details.
Audio Outputs - T	(1) Amplified audio output, (3) Line level audio output, (1) S/PDIF output, (4) HDMI outputs, (2) DXLink outputs. . See Data Sheet for details.
AxLink Port	(2) 4-position 3.5mm Screw Terminal, provides data and power to external AxLink control devices
RS-232/422/485 Ports	(2) 10-position 3.5mm Screw Terminal, NetLinx Ports 1 and 5, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
RS-232 Port	(6) 5-position 3.5mm Screw Terminal, NetLinx Ports 2-4 and 6-8, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
IR/Serial	(8) 2-position 3.5mm Screw Terminal, 8 IR Transmit / 1-way Serial ports, NetLinx Ports 11-18, Support high-frequency carriers up to 1.142 MHz, 8 IR/Serial data signals can be generated simultaneously
I/O Channels	(2) 6-position 3.5mm Screw Terminal, 8-channel binary I/O port for contact closure with each input being capable of voltage sensing, NetLinx Port 22, Channels 1-8
Relays	(8) Two 8-position 3.5 mm Screw Terminal, (8) single-pole, single-throw relays, NetLinx Port 21, Channels 1-8, Each relay can switch up to 24 VDC or 28 VAC @ 1 A, Each relay is independently controlled
Dimensions (HWD)	5 3/16" x 17" x 14" (13.2 cm x 43.2 cm x 35.6 cm)
FG Numbers	FG1906-16 (2x25W, 8-Ohm) (Discontinued) FG1906-18 (75W, 70/100V)
