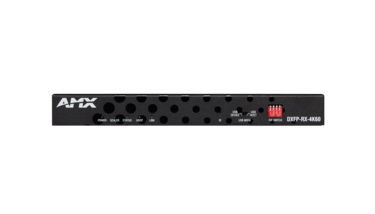

AMX DXFP-RX-4K60

더 큰 이미지

AMX DXLink 4K60 HDMI 파이버 리시버는 HDMI 2.0 및 HDCP 2.2를 준수합니다. 4K60 4:4:4 비디오 및 HDR(High Dynamic Range)을 지원하여 최적의 비디오 품질과 크로마 서브샘플링 없는 픽셀 대 픽셀 이미지 재현을 제공합니다. DXLink 4K60 파이버는 36비트 딥 컬러를 완벽하게 지원하여 최종 사용자가 소스 및 디스플레이 장치의 잠재력을 완전히 구현할 수 있도록 하며, 가장 풍부하고 현실적인 비디오를 제공합니다.

본 모듈은 최대 300미터 거리의 DXLink 4K60 파이버 송신기로부터 듀플렉스 파이버를 통해 오디오, 비디오, 제어, USB 2.0 및 이더넷을 수신합니다. 멀티모드 듀플렉스(MMD) SFP가 포함되어 있으며, 필요 시 싱글모드 듀플렉스(SMD) SFP로 교체 가능합니다.

파이버는 전기 신호 대신 광신호를 사용하여 데이터를 전송하므로 전자 노이즈나 비침투적 물리적 도청에 영향을 받지 않으며, 비디오 전송을 위한 최고 품질이자 가장 안전한 방식입니다. 본 모듈은 DGX DXLink 4K60 파이버 출력 카드 및 DXLink 4K60 파이버 송신기와 호환됩니다.

완벽한 화질

DXLink 4K60 파이버 송수신기는 최신 HDMI 2.0 및 HDCP 2.2 표준을 완벽하게 지원하여 최종 사용자가 소스 및 디스플레이 장치의 모든 잠재력을 실현할 수 있도록 합니다.
HDR 및 Deep Color 지원

DXLink 4K60 파이버 송신기 및 수신기는 HDR10 및 36비트 Deep Color를 지원하여 가장 풍부하고 사실적인 영상을 제공합니다.
USB 2.0 확장

DXLink 4K60 Fiber 송수신기는 추가 케이블 없이 웹 카메라나 저장 장치와 같은 장치의 고속 USB 2.0 데이터를 연장합니다.
미션 크리티컬 보안

광섬유 케이블은 데이터 전송을 위한 가장 안전하고 신뢰할 수 있는 매체를 제공하며, 장거리 전송을 지원합니다.

완벽한 화질

DXLink 4K60 파이버 송수신기는 최신 HDMI 2.0 및 HDCP 2.2 표준을 완벽하게 지원하여 최종 사용자가 소스 및 디스플레이 장치의 모든 잠재력을 실현할 수 있도록 합니다.

HDR 및 Deep Color 지원

DXLink 4K60 파이버 송신기 및 수신기는 HDR10 및 36비트 Deep Color를 지원하여 가장 풍부하고 사실적인 영상을 제공합니다.

USB 2.0 확장

DXLink 4K60 Fiber 송수신기는 추가 케이블 없이 웹 카메라나 저장 장치와 같은 장치의 고속 USB 2.0 데이터를 연장합니다.

미션 크리티컬 보안

광섬유 케이블은 데이터 전송을 위한 가장 안전하고 신뢰할 수 있는 매체를 제공하며, 장거리 전송을 지원합니다.

상세 정보

이 수신기는 고해상도 비디오 화질, 장거리 전송, 최고 수준의 보안이 타협 없이 요구되는 응용 분야에 이상적입니다. 교실 간 공유되는 캠퍼스 전역의 소스 배포, 보안 군사 응용, 카지노, 경기장, 박물관 등이 포함됩니다.

configuration_tool

Enova DGX 100 Series Configuration Tool

다운로드

Manuals

	버전	언어	크기	업로드됨
Support Guide – IO Board and Endpoint Compatibility 업데이트됨: 2021년 6월월			46.4KB	2021년 6월월
Hardware Reference Manual - DXLink 4K60 Fiber Transmitter & Receiver 버전 1.0.2, 업데이트됨: 2023년 5월월	1.0.2		3.63MB	2023년 5월월

CAD Drawings

	크기	업로드됨
Pictorial Drawing (PDF) – DXFP-RX-4K60 업데이트됨: 2021년 6월월	456KB	2021년 6월월
Pictorial Drawing (DWG) – DXFP-RX-4K60 업데이트됨: 2021년 6월월	2.23MB	2021년 6월월
Pictorial Drawing (DXF) – DXFP-RX-4K60 업데이트됨: 2021년 6월월	8.62MB	2021년 6월월

Firmware

	버전	크기	업로드됨
DXFP-RX-4K60 Firmware 버전 1.8.5, 출시: 2024년 6월월	1.8.5	180MB	2024년 6월월

Quick Start Guides

	버전	크기	업로드됨
Quick Start Guide – DXFP-RX-4K60 버전 1.0.4, 업데이트됨: 2021년 10월월	1.0.4	4.51MB	2021년 10월월

Data Sheets

	언어	크기	업로드됨
Data Sheet – DXFP-RX-4K60 업데이트됨: 2025년 9월월		311KB	2025년 9월월

Configuration Tools

	크기	업로드됨
Enova DGX 100 Series Configuration Tool 업데이트됨: 2021년 3월월		2021년 3월월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.

기능

HDMI 2.0 4K60 4:4:4 장거리 전송 - 디스플레이의 완전한 충실도를 요구하는 운영 센터 등 중요한 영상 애플리케이션을 실행하는 사용자에게 이상적입니다
HDR(High Dynamic Range) 지원 – 36비트 Deep Color를 지원합니다
HDCP 2.2 - 최신 비디오 표준을 지원하여 HDMI 인터페이스의 모든 기능을 구현합니다
USB 2.0 - 웹 카메라 및 저장 장치와 같은 기기의 고속 USB 2.0 데이터가 별도의 케이블 없이 전송됩니다
항상 하나의 케이블만 사용– 모든 현행 AMX DGX Fiber 솔루션과 마찬가지로 비디오, 오디오 및 제어가 단일 케이블로 전달됩니다. 많은 경쟁 제품은 2개 이상의 케이블 배선이 필요하여 비용이 크게 증가합니다
단일 MMD SKU – 모든 Fiber 모듈에는 Multi-Mode Duplex(MMD) SFP 모듈이 포함되어 있습니다. 고객은 필요시 자체 Single-Mode Duplex(SMD) 모듈로 교체할 수 있습니다

사양

Dimensions (HWD)	220mm x 25mm x 220mm / 8.66’’ x 0.98’’ x 8.66”
DxLink Fiber	Fiber Connector: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A)
USB	USB HID and USB 2.0 are supported point-to-point to DXLink 4K60 HDMI Fiber Transmitters and DGX DXLink 4K60 Fiber Output Boards.
Back Connectors	Local Power: 2.1mm DC Power Jack; DXLink Fiber Input: LC Duplex conforming to ANSI TIA/EAI 604-10 (FOCIS 10A); ICS LAN/Ethernet Port: RJ-45 Connector; HDMI Output: HDMI Type-A Receptacle; Serial: 3.5mm Phoenix Receptacle; IR RX: 3.5mm mini Jack; IR TX: 3.5mm mini Jack; USB Host: USB Type B Connector; USB Device: USB Type A Connector; Analog Audio Output: 3.5mm mini Stereo Jack
HDMI	Compatible Formats: HDMI, HDCP
4K Format Support	Scaler Mode: 3840x2160@24/25/30/50/60 (4:4:4); 4096x2160@24/25/30/60 (4:4:4) Bypass Mode: 3840x2160@24/25/30/50; 4096x2160@24/25/30; 3840x2160@60 4:4:4; 4096x2160@60 4:2:0
HDMI Audio Support	Bypass Mode: Dolby TrueHD, Dolby Digital, DTS-HD MA, DTS, 2 CH L-PCM, 6 CH L-PCM, 8 CH L-PCM Dolby Digital and DTS support up to 48kHz, 5.1 channels Scaler Mode: PCM 2.0
HDCP	HDCP Support: Yes, 1.4, 2.2
Power Supply	Each RX ships with a desktop power supply with power cord
Compatible AMX Products	Enova DGX 800/1600/3200/6400 Digital Media Switchers with DGX DXLink 4K60 Fiber Output Board (DGX-O-DXFP-4K60) installed, DXLink 4K60 Fiber Transmitters (DXFP-TX-4K60)
FG Numbers	DXFP-RX-4K60-TAA (FG1010-565-02)
