MSD-1001 (停产)

 10.1" Modero X® 系列 G4 壁挂触控面板

较大的图像

Replacement Products

  • MSA-MMK2-10

    MSA-MMK2-10

    适于 10.1" Modero S 系列壁挂式触控面板的多重安装套件

  • MSA-RMK-10

    MSA-RMK-10

    适于 10" Modero S® 系列触控面板的机架安装套件

  • MSA-AMK2-10

    MSA-AMK2-10

    适于 10.1" Modero S 系列壁挂式触控面板的任何安装套件

  • MXA-MPL

    MXA-MPL

    Modero X® 和 Modero S 系列多重实时预览

  • PS-POE-AF-TC

    PS-POE-AF-TC

     PoE 供电器,兼容 802.3AF

  • CB-MSA-10

    CB-MSA-10

    适于 10.1" 壁挂式 Modero S 系列触控面板的布线盒和盖板

  • MXA-CLK

    MXA-CLK

    Modero X® 和 Modero S 系列屏幕清洁套件

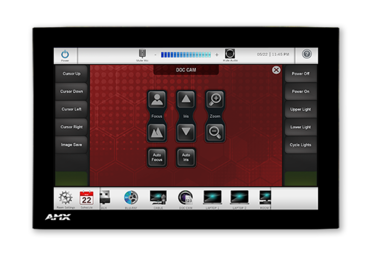

MSD-1001/10.1” 壁挂式触控面板是一款多功能低成本控制界面,适用于调度和房间控制。MSD-1001 有大量安装选项可供选择,可放置于会议室或教室内外任何平整表面(包括玻璃)上,内置房间可用性显示栏根据房间当前预订情况显示绿色或红色。主要功能包括效果极佳的 24 位色深、PoE 连接、视频流和 VoIP 支持 - 全部具有良好的性价比。

更多详情

  • MSD-1001 可确保对成本最敏感的会议空间都能受益于专用调度面板,房间预订情况一目了然,用户甚至可以从面板上直接预订房间。
  • MSD-1001 还非常适合用作大型会议室或教室墙壁上或指挥台或讲台内安装的辅助触控面板。

下载

  Version Language Size Uploaded
file type icon Data Sheet
updated: 11月18日
    377.3 KB 11月18日
file type icon Comparison Chart
updated: 11月18日
    173.5 KB 11月18日
CAD Drawings
file type icon Pictorial Drawing - MSD-1001, 10" Modero S Series Landscape Wall Mount Touch Panel (DXF)
updated: 10月22日
    1.8 MB 10月22日
file type icon Pictorial Drawing - MSD-1001, 10" Modero S Series Landscape Wall Mount Touch Panel (PDF)
updated: 10月22日
    192.0 KB 10月22日
Bim Objects
file type icon MSD-1001 - BIM Object
updated: 8月12日
    8月12日
Software
platform icon G4 Support Files
version 3.3.62, updated: 7月16日
3.3.62     35.7 MB 7月16日
Firmware
platform icon Modero S Series Touch Panels Firmware
version 2.108.40, updated: 3月16日
2.108.40     47.7 MB 3月16日
Programming Guides
file type icon Configuration and Programming Guide - Modero S/X Series G4 Touch Panels HydraPort Touch Connection Ports
updated: 10月22日
    2.2 MB 10月22日
Certifications
file type icon Modero S Series 4.3"/7"/10.1" Touch Panels UL Certificate of Compliance
updated: 4月26日
    415.8 KB 4月26日
file type icon Modero S Series 7"/10.1" Touch Panel CE Declaration of Conformity
updated: 4月26日
    255.4 KB 4月26日
file type icon Modero S Series 4.3"/7"/10.1" Touch Panels IECEE CB Test Certificate
updated: 4月26日
    191.2 KB 4月26日
Whitepapers
file type icon AMX AV/IT Administrator's Guide
updated: 10月23日
    2.6 MB 10月23日
Quick Start Guides
file type icon Quick Start Guide - MSD-1001-L2 Modero S Series Wall Touch Panel
updated: 10月22日
    805.0 KB 10月22日
file type icon Quick Start Guide - MSD-1001-L Modero S Series Wall Touch Panel
updated: 10月22日
    242.4 KB 10月22日
Touch Panel Files
file type icon MSD-1001 RMS Scheduling Touch Panel File (1280x800)
updated: 7月17日
    2.0 MB 7月17日

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 强大的图形功能 - Modero S 系列面板采用 G4 图形引擎,可播放流式视频并提供卓越的 24 位色深
  • 高雅的 180° 视角房间可用性指示栏 - 往大厅轻松一瞥即可知道会议室是否占用
  • 可安装到任何光滑表面(包括玻璃) - 使用选配的多安装套件将 Modero S 系列壁挂式触控面板安装至任何光滑表面
  • 优雅灵敏的用户界面 - 独创的 SmoothTouch™ 显示器支持单触控手势并提供极高的响应速度
  • 贴合建筑设计风格 - 无论预算为何,均支持在整个设施安装 Modero S 与 Modero X 触控面板,无需担心风格冲突

性能

显示屏尺寸(宽高) 9.1" x 5.9" (230 mm x 149 mm), 10.8" (274 mm) 对角线
可视区域(宽高) 8.5" x 5.4" (217 mm x 136 mm), 10.0" (256 mm) 对角线
分辨率 1280x800
可视角度 垂直:± 85°,水平: ± 85°
纵横比 16:9
触控覆盖 电阻式
图形引擎 AMX G4
前面板组件 休眠按钮,可编程红/绿 LED 指示灯。详情请参阅数据表。

功耗

全开:14 W
温度范围 工作温度:32° F 至 104° F(0° C 至 40° C)
FG Numbers

FG2265-31
