MXD-701 (停产)

 7" Modero X® 系列 G5 壁挂触控面板

MXD-701
较大的图像

该产品已停产预计最后订购日期为 2018 年 12 月 31 日。

建议的替代方案是 MD-702

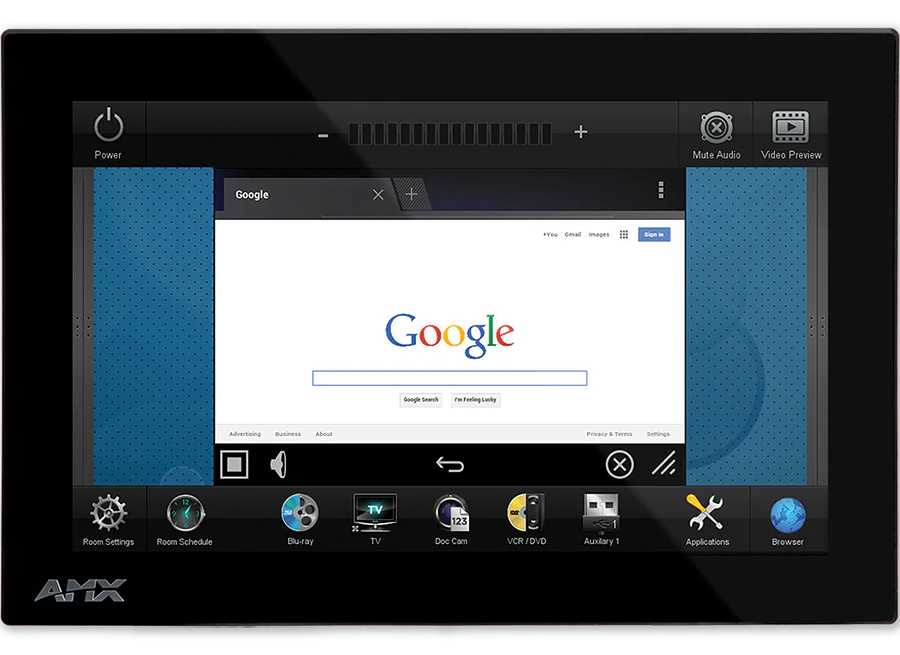

MXD-701/7" Modero X® 系列 G5 壁挂式触控面板是一种高级用户界面,采用 G5 图形引擎并提供超高性能。此款外形优雅的触控面板专为专用房间控制或调度而设计,可实现快速平稳的动画和切换,四核处理器处理能力足以应对当前和未来最严苛应用环境。MXD-701 还设有内置网页浏览器和文件阅读器,方便用户在会议或讲座过程中获取实时信息。

MXD-701 实用性较强,提供具备多点触控功能的边到边电容触控玻璃。面板硬件随时可投入使用,可支持近场通讯™ (NFC) 和高频射频识别 (HF RFID) 设备和标签,从而实现安全可靠的验证和用户体验个性化。出众的外观能适应最先进的会议设施和家居布置,有诸多安装选项可供提高安全性和便利性。

更多详情

  • MXD-701 完美适用于需要利用高级控制界面同时使用多种功能同时又能保持优雅低调风格的董事会议室、会议室或礼堂。
  • 在高等教育领域,MXD-701 非常适合需设置大量控制功能的讲堂、礼堂、表演艺术剧院和董事会议室。
  • 在住宅领域,该产品特别适用于厨房、卧室或家庭办公室,可实现整个住宅内各种系统的管理。
  • MXD-701 可用作高端会议室和礼堂的调度面板。
  • 所有 Modero X 系列壁挂式面板均可完美安装于接待区或其他人员聚集场所,用于显示主日程表以及天气和股票行情等网络信息。

下载

  Version Language Size Uploaded
file type icon Comparison Chart
updated: 3月 2024
    173.5 KB 3月 2024
Manuals
file type icon Installation Hardware Reference Manual - Modero X Series G5 Touch Panels
updated: 10月 2020
    2.7 MB 10月 2020
CAD Drawings
file type icon Pictorial Drawing - MXD-700-L, 7" Modero X Series Landscape Wall Mount Touch Panel (DWG)
updated: 10月 2020
    1.2 MB 10月 2020
file type icon Pictorial Drawing - MXD-700-L, 7" Modero X Series Landscape Wall Mount Touch Panel (DXF)
updated: 10月 2020
    4.2 MB 10月 2020
file type icon Pictorial Drawing - MXD-700-L, 7" Modero X Series Landscape Wall Mount Touch Panel (PDF)
updated: 10月 2020
    197.4 KB 10月 2020
file type icon Pictorial Drawing - MXD-700-P, 7" Modero X Series Portrait Wall Mount Touch Panel (DWG)
updated: 10月 2020
    1.2 MB 10月 2020
BIM Objects
file type icon MXD-701 - BIM Object
updated: 8月 2019
    8月 2019
Software
platform icon TPDesign5
version 1.5.111, updated: 10月 2018
1.5.111     46.1 MB 10月 2018
platform icon G5 Support Files
version 1.5.69, updated: 6月 2023
1.5.69     2.5 MB 6月 2023
Firmware
platform icon Modero G5 (MD & MT) Touch Panel Firmware
version 1.8.55, updated: 10月 2022
1.8.55     276.2 MB 10月 2022
Data Sheets
file type icon Data Sheet - MXD-701
updated: 10月 2020
    650.3 KB 10月 2020
Quick Start Guides
file type icon Quick Start Guide - MXD-701 Modero X Series G5 Wall/Flush Mount Touch Panel
updated: 10月 2020
    267.9 KB 10月 2020
A&E (Architectural & Engineering) Specifications
file type icon A&E Spec - Modero X Series G5 7" Wall/Tabletop Touch Panels
updated: 6月 2018
    96.5 KB 6月 2018
Whitepapers
file type icon AMX G5 Considerations
updated: 4月 2018
    1.1 MB 4月 2018
file type icon Digital Media Capabilities of the Modero X Series Touch Panels
updated: 4月 2018
    1.2 MB 4月 2018
file type icon AMX AV/IT Administrator's Guide
updated: 10月 2020
    2.6 MB 10月 2020
Safety Sheets
file type icon Safety Instructions - Modero X Series G5 Touch Panels
updated: 10月 2020
    102.5 KB 10月 2020
Programming Guides
file type icon Configuration and Programming Guide - Modero X Series G5 Touch Panels
updated: 10月 2020
    5.3 MB 10月 2020
Touch Panel Files
file type icon MXT/D-701 G5 Portrait Demo Touch Panel File (600x1024)
updated: 7月 2018
    2.8 MB 7月 2018
file type icon G5 Listview Button/Dynamic Data Demos Touch Panel File
updated: 7月 2018
    66.2 MB 7月 2018
file type icon MXD-701 RMS Scheduling Touch Panel File (1024x600)
updated: 7月 2018
    2.4 MB 7月 2018
file type icon MXD-701 RMS Scheduling Touch Panel File (600x1024)
updated: 7月 2018
    2.6 MB 7月 2018

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • G5 图形引擎和四核处理器 - 业内最强大的处理能力确保流畅的手势操作、滑动、动态调整以及增强切换动画,更快的处理速度提升用户体验。
  • 简化企业触控面板和固件更新 - 通过网络 URL 部署并更新触控面板文件和固件文件,简化全公司更新
  • 内置网页浏览器、文件阅读器和 Enzo 共享 - 会议过程中更方便获取并演示实时内容和文件。直接发送内容至 Enzo 之前只需预览通过本地网页浏览器、USB 或云存储应用程序获取的文件。即将发布的固件版本可使用板载 G5 应用程序更新管理器更新或停用应用程序。
  • 最新通信技术 – 支持高清视频流。该系列产品还支持基于验证与安全目的的 NFC(近场通讯)和高频射频识别 (HF RFID)、蓝牙设备以及 USB 连接。
  • 可调安全模式 - 管理员可在高安全性或自定义模式之间作出选择,从而规定面板在存取、联网和通信方面的安全等级。
  • 任何角度都完美无瑕 - 面内切换 (IPS) 提供目前市场上最宽的视角和最准确的色彩再现
  • 强化用户体验 - Modero X 系列产品采用直观的用户界面,包括:手势、滑动、动态重排序以及增强版的动画功能
  • 丰富的安装选项 - 除壁挂式安装之外,7" Modero X 系列景观式壁挂/嵌装触控面板还可通过选配的 MXA-RMK-07 Modero X 系列机箱安装套件 (FG5969-63) 直接安装到设备机箱上
  • 利用列表视图按钮查看并选择动态数据 - 显示由动态数据源(例如电话簿联系人、通话记录、RSS 内容或其他实时数据源)生成的条目列表,用户可通过滚动或搜索进行选择。用户界面资源中心提供了操作演示

*产品更新公告:2017 年 10 月 1 日当天或之后发货的所有 AMX Modero X® 系列触控面板不会提供 Near Field Communication™(NFC,近场通信)和高频 RFID (HF RFID) 功能。

性能

显示屏尺寸(宽高) 横向:7.3" x 4.8" (186 mm x 122 mm), 8.8" (222 mm) 对角线,纵向:4.8" x 7.3" (122 mm x 186 mm), 8.8" (222 mm) 对角线
可视区域(宽高) 横向:6.05" x 3.54" (154 mm x 90 mm), 7.0" (178 mm) 对角线纵向:3.54" x 6.05" (90 mm x 154 mm), 7.0" (178 mm) 对角线
分辨率 横向:1024x600,纵向:600x1024
可视角度 垂直:± 89°,水平: ± 89°
纵横比 横向:16:9,纵向: 9:16
触控覆盖 投射式电容感应,最多 3 点触控
图形引擎 AMX G5
前面板组件 光线传感器,接近检测器,休眠按钮。详情请参阅数据表。

功耗

全开:最大 11.5 W
温度范围 工作温度:32° F 至 104° F(0° C 至 40° C)
Networking Support for static/dynamic IPv4 and static IPv6
FG Numbers

FG5968-55 (Landscape)
FG5968-54 (Portrait)
