AMX MKP-106

큰 이미지

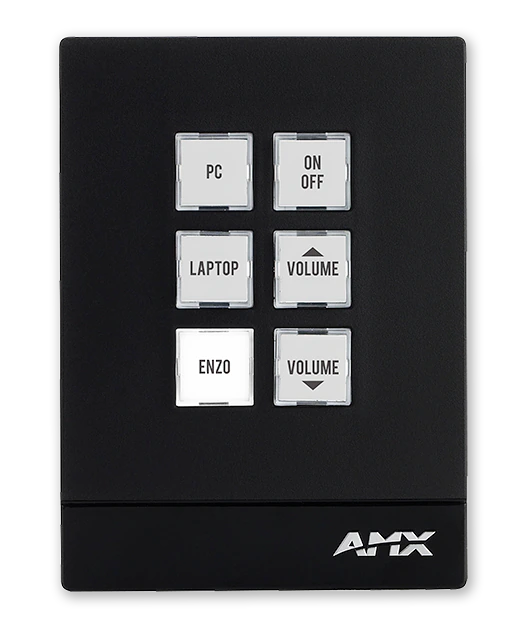

The MKP-106 / 6-Button Massio Keypad is a keypad-only version of the MCP-106 Massio ControlPad. The MKP-106 provides sleek Massio styling in any room, serving as a second user interface or as a primary UI in spaces that already contain a separate controller. The MKP-106 includes large, easy-to-read buttons in a stylish design that makes it simple for users to manage complex tasks with a single button press during meetings or classes. The Keypad connects to the controller via Ethernet, which simplifies installation and connectivity.

더 알아보기

Ideal for small spaces utilizing NetLinx control, providing the ability to utilize customized code and additional ports of NetLinx Controllers, while maintaining a consistent user experience as the RPM-enabled Massio ControlPads.
Perfect for Massio rooms requiring a second user interface in the same form factor to act as a client keypad to the Massio ControlPad.

다운로드

문서

	크기	업로드 날짜
Data Sheet 업데이트: 2026년 4월	285KB	2026년 4월

Manuals

	크기	업로드 날짜
Massio ControlPads Custom Button Labeling Guide 업데이트: 2018년 12월	1.34MB	2018년 12월
Instruction Manual - Massio ControlPads and Keypads 업데이트: 2018년 3월	1.03MB	2018년 3월

CAD Drawings

	크기	업로드 날짜
Pictorial Drawing - MKP-106L Massio 6-Button Keypad, Landscape (DWG) 업데이트: 2020년 10월	168KB	2020년 10월
Pictorial Drawing - MKP-106L Massio 6-Button Keypad, Landscape (DXF) 업데이트: 2020년 10월	897KB	2020년 10월
Pictorial Drawing - MKP-106L Massio 6-Button Keypad, Landscape (PDF) 업데이트: 2020년 10월	101KB	2020년 10월
Pictorial Drawing - MKP-106P Massio 6-Button Keypad, Portrait (DWG) 업데이트: 2020년 10월	199KB	2020년 10월
Pictorial Drawing - MKP-106P Massio 6-Button Keypad, Portrait (DXF) 업데이트: 2020년 10월	855KB	2020년 10월
Pictorial Drawing - MKP-106P Massio 6-Button Keypad, Portrait (PDF) 업데이트: 2020년 10월	96.1KB	2020년 10월

BIM Objects

	크기	업로드 날짜
MKP-106L - BIM Object 업데이트: 2019년 8월		2019년 8월

Firmware

	버전	크기	업로드 날짜
Keypads with Ethernet Firmware 버전 1.2.33, 출시: 2020년 6월	1.2.33	300KB	2020년 6월

Quick Start Guides

	크기	업로드 날짜
Quick Start Guide - MKP-106 Massio 6-Button Keypad 업데이트: 2018년 3월	327KB	2018년 3월

Safety Sheets

	크기	업로드 날짜
Safety Instructions - Massio ControlPads and Keypads 업데이트: 2018년 3월	84.8KB	2018년 3월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.

특징

Consistent Massio Aesthetics & Form Factor – Provides consistent look-and-feel in existing installations with Massio, with the same models and sizes as the Massio ControlPads
Massio Styling in Customized Rooms – Provides Massio-style UI in rooms that require a separate controller
Connects Via Standard Protocols (PoE) – Simplifies cabling and installation by minimizing cable runs and eliminates the need for power at the keypad location

사양

Dimensions (HWD)	Portrait: 4 11/16" x 3 7/16" x 9/16" (119 mm x 87.5 mm x 13.9 mm), Landscape: 3 7/16" x 4 11/16" x 9/16" (87.5 mm x 119 mm x 13.9 mm)
Weight	Approximately .25 lbs (.11 kg)
Mounting	Mount onto standard 1 gang US, UK, or EU back boxes
Power Consumption	Typical: 4.5 Watts, Voltage, DC (Typical): PoE (37V-57V), Voltage DC Range: 37 V-57 V per 802.3af spec, Power Connector: (1) RJ-45 Ethernet
Memory	Flash: 4 GB, Memory Card: 4 GB SD, DDRAM: 256 MB
Program Port	(1) USB Mini-B, USB
ID Pushbutton	Reset factory settings, reset factory image, toggle between DHCP or static IP addressing mode
FG Numbers	FG5793-06P-W (Portrait, White) FG5793-06P-BL (Portrait, Black) FG5793-06L-W (Landscape, White) FG5793-06L-BL (Landscape, Black)
JITC Status	Approved - 04/2023
