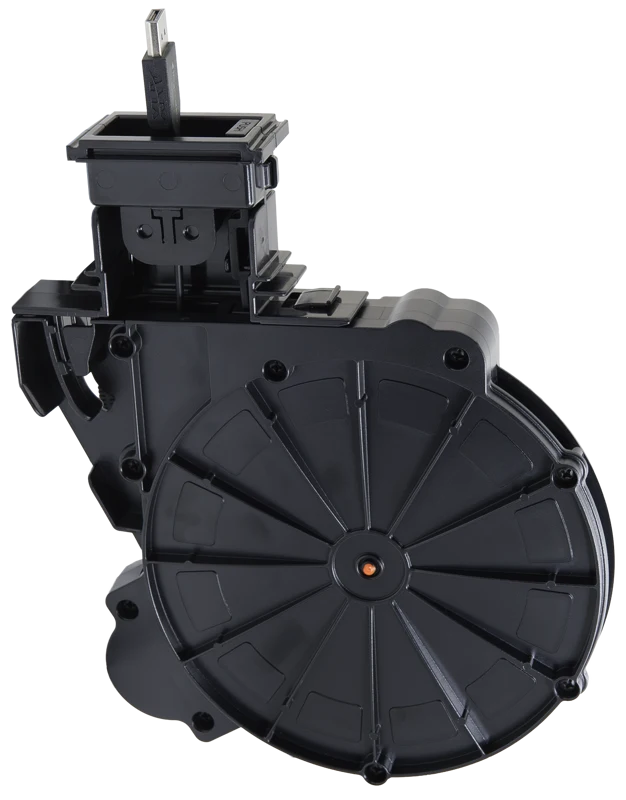

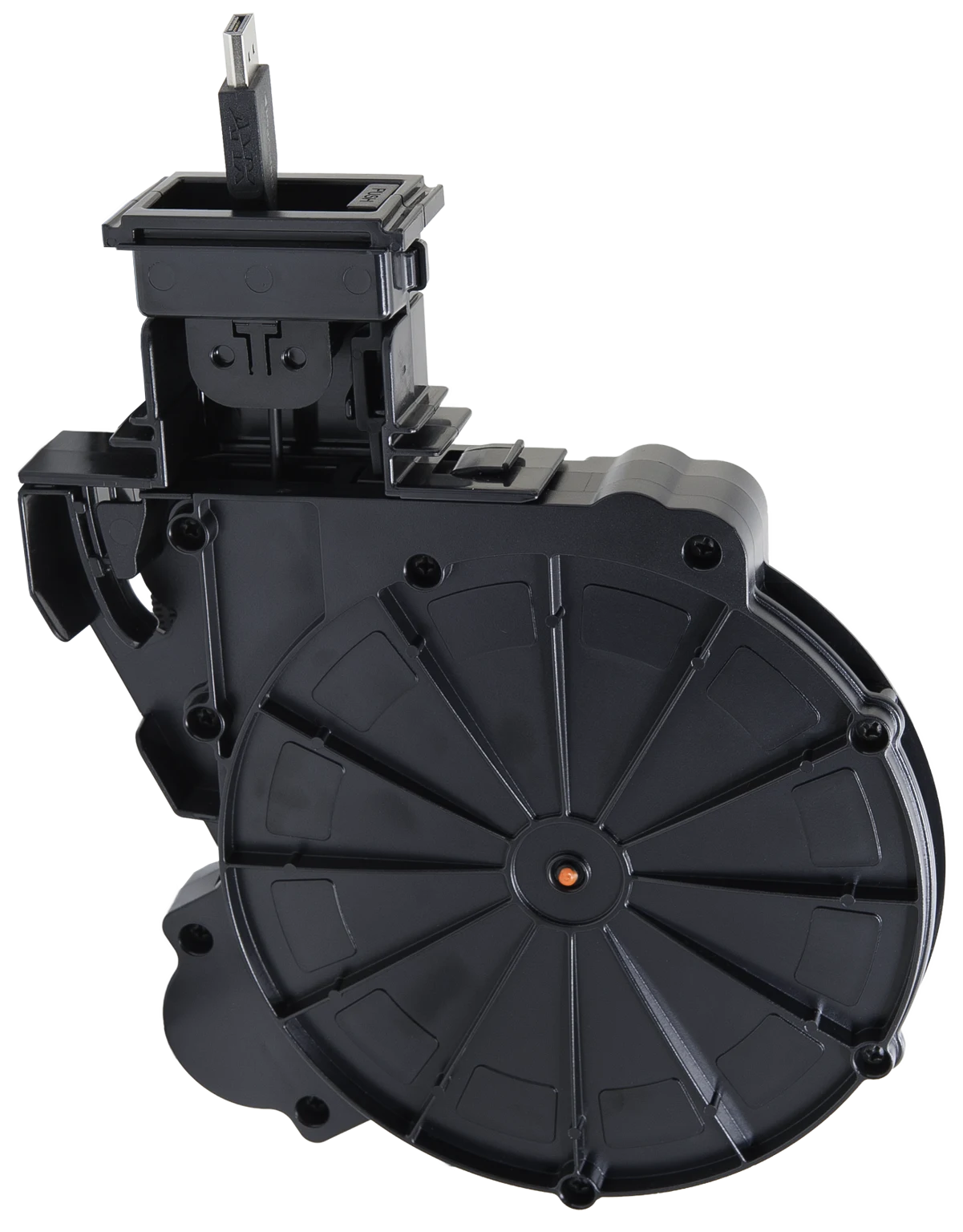

HPX-AV102A-DP-R

DisplayPort 4K60 模块(含可伸缩的 MyTurn™ 就绪电缆)

较大的图像

带可伸缩电缆的 HydraPort® DisplayPort 模块是一个紧凑的解决方案,可连接支持 DisplayPort 的设备(如外接笔记本电脑)的 DisplayPort 输出,并将 HDMI 传输到房间集成设备,例如 Enova DVX、Solecis SDX 或 DXLink 发射器中的 HDMI 输入。这种易于安装的解决方案可以在几乎任何类型的会议桌中布置电缆并将其隐藏起来,包括窄桌和玻璃桌。通过添加夹式 MyTurn™ 源选择按钮,可以轻松指示系统切换到所选输入。

更多详情

如需掌握重要的安装、配置和编程技巧,请学习哈曼专业大学的以下课程:

  • HydraPort 入门

如需了解本课程以及哈曼专业大学其他课程的时间安排和注册事宜,请访问 AMX 学院

Videos





Configuration Tool

下载

  Version Language Size Uploaded
Brochures
file type icon HydraPort Product Brochure
updated: 10月22日
    1.2 MB 10月22日
CAD Drawings
file type icon Pictorial Drawing - HPX-AV102A-DP-R (DWG)
updated: 10月22日
    1.5 MB 10月22日
Data Sheets
file type icon HPX-1200 12 Module Connection Ports (english)
updated: 10月22日
    1.0 MB 10月22日
file type icon HPX-600 6 Module Connection Ports (german)
updated: 10月22日
    1.5 MB 10月22日
file type icon HPX-600 6 Module Connection Ports (english)
updated: 10月22日
    1007.4 KB 10月22日
file type icon HPX-900 9 Module Connection Ports (german)
updated: 10月22日
    2.0 MB 10月22日
file type icon HPX-900 9 Module Connection Ports (english)
updated: 10月22日
    1.1 MB 10月22日
file type icon HPX-1200 12 Module Connection Ports (german)
updated: 10月22日
    1.5 MB 10月22日
Safety Sheets
file type icon Safety Instructions - HydraPort
version B, updated: 10月22日
  90.8 KB 10月22日
Configuration Tools
file type icon HydraPort Connection Preview Configuration Tool
updated: 3月23日
    3月23日

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

特点

  • 无组装、调整或端接 - 无需特殊安装方式即可快速轻松地安装模块
  • 扁平高速电缆 – 电缆支持高达 4K @ 60Hz 的分辨率,虽然结构紧凑,但依然可传输最佳质量的图像

性能

尺寸

1 1/2 HydraPort Units (See the HPX-600, HPX-900 or HPX-1200 specifications section for an explanation of HydraPort units)

重量 Approximately 1lb (0.46 Kg)
Integrated Cable
  • DisplayPort Retractable Cable at 18.0 Gbps with DisplayPort pigtail connector or convert to HDMI pigtail connector by utilizing the included DisplayPort to HDMI adapter accessory
  • Pullout Length: 5 ft (1.52m)
  • Pigtail: 5 ft (1.52m)
  • Pigtail Connector: HDMI Male
  • Resolution Support: 4096x2160 @60 Hz
  • Deep Color Support: Yes
  • 3D Format Support: Yes
前面板组件 Pull-Out Connector: DisplayPort Male
Long-Term Reliability Tested to 10,000 pull and release cycles
Recommended Accessories
  • HPA-MYT-TX, MyTurn Source Selector Button (FG554-21)
  • HPA-MYT-RX, MyTurn Source Selector Receiver (FG554-23)
  • CBL-DP-FL2, DisplayPort 4K60 MyTurn-Ready Flat Cable (FG10-2193-16)
  • CBL-HDMI-FL2-16, HDMI 4K60 MyTurn-Ready Flat Cable, 16 ft (FG10-2192-16)
  • CBL-HDMI-FL2-32, HDMI 4K60 MyTurn-Ready Flat Cable, 32 ft (FG10-2192-32)
FG Numbers FG552-38
