AMX MXD-1900L-PAN-NC

Grandes images

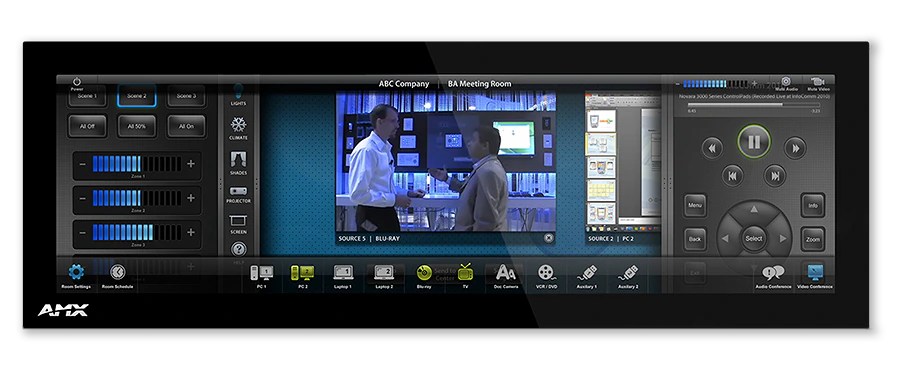

Le panneau tactile mural panoramique MXD-1900L-PAN-NC / 19,4" de la série Modero X^® (sans caméra, sans microphone) est spécifiquement conçu pour exclure les fonctionnalités de caméra et de microphone du panneau de la série Modero X d'origine, afin de répondre aux exigences de sécurité des installations qui n'autorisent pas ces capacités.

Les panneaux tactiles de la série Modero X offrent plusieurs premières mondiales du secteur, notamment un magnifique écran capacitif multi-tactile panoramique qui donne aux utilisateurs accès à plusieurs applications avec une navigation minimale. Le design distinctif et épuré est conçu pour se positionner parfaitement sur une table sans obstruer les vues, et est fourni avec diverses options de montage pour plus de sécurité et de commodité.

plus de détails

The MXD-1900L-PAN-P-NC and MXD-1900L-PAN-L-NC are ideal for federal, state, and local government or military facilities with strict security restrictions due to the storage, use, discussion or electronic processing of sensitive or classified information. It features modifications to support the added security measures necessary in secure environments such as sensitive compartmented information facilities, emergency operations centers or command headquarters. These modified panels give users robust functionality and capabilities while adhering to essential operational security guidelines.

Téléchargements

CAD Drawings

	Taille	Téléchargé
Pictorial Drawing - MXT-1900L-PAN 19.4" Modero X Series Panoramic Tabletop Touch Panel (DXF) mis à jour : oct. 2020	1,35 Mo	oct. 2020

Software

	Version	Taille	Téléchargé
G4 Support Files version 3.3.62, publié : juil. 2018	3.3.62	35,7 Mo	juil. 2018
TPDesign4 version 3.3.674, publié : déc. 2019	3.3.674	68,9 Mo	déc. 2019

Firmware

	Version	Taille	Téléchargé
Modero X Series G4 Touch Panels Firmware version 2.104.134, publié : mars 2018	2.104.134	47,2 Mo	mars 2018

Quick Start Guides

	Taille	Téléchargé
Quick Start Guide - MXD-1900L-PAN Modero X Series Panoramic Wall Touch Panel mis à jour : oct. 2020	267 ko	oct. 2020

Safety Sheets

	Taille	Téléchargé
Safety Instructions - Modero X Series G4 Touch Panels mis à jour : oct. 2020	103 ko	oct. 2020

Whitepapers

	Taille	Téléchargé
Digital Media Capabilities of the Modero X Series Touch Panels mis à jour : avr. 2018	1,22 Mo	avr. 2018

Certifications

	Taille	Téléchargé
Modero X Series 19.4"/20.3" Touch Panels IECEE CB Test Certificate mis à jour : avr. 2018	125 ko	avr. 2018
Modero X Series 19.4" Touch Panel CE Declaration of Conformity mis à jour : avr. 2018	255 ko	avr. 2018
Modero X Series 19.4"/20.3" Touch Panels UL Certificate of Compliance mis à jour : avr. 2018	417 ko	avr. 2018

Device Modules

	Taille	Téléchargé
MET-ECOM/D Metreau Entry Communicator Device Module mis à jour : oct. 2020	2,72 Mo	oct. 2020
AMX Communications Application mis à jour : oct. 2020	16,9 Mo	oct. 2020

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Caractéristiques

Panoramic Control Surface – Combined with the new PanTastic UI, the panoramic touch panels take the user experience to a whole new level with an impressive control surface to perform activities much in the same way you use a computer – multi-tasking with dedicated spaces
Graphic Leaps & Bounds – The Modero X Series features intuitive UI functionality including: gesturing, swiping, dynamic reordering and enhanced animation capabilities
Perfect From Any Angle – Includes In-Plane Switching (IPS), the latest technology in popular tablet/mobile devices that delivers the widest viewing angles and the most accurate color reproduction on the market
Available Rack Mounting Kit – As an option, you can mount the 19.4" Modero X Series Panoramic Landscape Wall/Flush Mount Touch Panel directly to an equipment rack using the MXA-RMK-19 Modero X Series Rack Mount Kit (FG5969-61). The Kit includes a rack mount frame, screws and washers

*Product Update Notice: Near Field Communication™ (NFC) and High Frequency RFID (HF RFID) will no longer be included product features for all AMX Modero X® Series Touch Panels, shipping on or after October 1, 2017.

Caractéristiques techniques

Display Size (WH)	Landscape: 20.4" x 6.9" (519 mm x 175 mm), 20.4" (518 mm) diagonal, Portrait: 6.9" x 20.4" (175 mm x 519 mm), 20.4" (518 mm) diagonal
Viewable Area (WH)	Landscape: 18.7" x 5.9" (475 mm x 151 mm), 19.4" (493 mm) diagonal, Portrait: 5.9" x 18.7" (151 mm x 475 mm), 19.4" (493 mm) diagonal
Resolution	Landscape: 1920x530, Portrait: 530x1920
Viewing Angle	Vertical: ± 89°, Horizontal: ± 89°
Aspect Ratio	Landscape: 18:5, Portrait: 5:18
Touch Overlay	Projected capacitive, multi-touch support, 3 simultaneous max
Graphics Engine	AMX G4
Front Panel Components	Light Sensor, Proximity Detector, Sleep button. See Data Sheet for details.
Power Consumption	Full-On: 32W (12 VDC, 2.7 A)
Temperature Range	Operating: 32° F to 104° F (0° C to 40° C)
FG Numbers	FG5968-22 (Portrait) FG5968-23 (Landscape)
