Der DXLink Multi-Format Fiber Transmitter überträgt analoge und digitale Audio- und Videosignale einschließlich HDMI mit HDCP über eine Entfernung von bis zu 10 km über Singlemode-Glasfaser. Verwenden Sie den DXLink Fiber Transmitter zusammen mit dem Enova DGX 8, 16, 32 oder 64, um klare, unkomprimierte Videos über eine Entfernung von mehr als 6 Meilen mit der schnellsten Datenrate der Branche – 10 Gbps – zu übertragen.
Größere Bilder
Mehr Details
Der ideale Einstiegspunkt für jede Signalquelle, die in ein integriertes Enova DGX-System integriert ist und die Reichweitenfähigkeiten und inhärente Sicherheit von Glasfaser erfordert – oder beides; einschließlich campusweiter Verteilung von Quellen, die zwischen Klassenzimmern, sicheren Militäranwendungen, Casinos, Arenen und Museen gemeinsam genutzt werden. Verbinden Sie Videoquellen wie PCs direkt über den HD-15-Mehrformat-Eingang oder HDMI-Eingang und integrieren Sie Audio einfach über dasselbe Glasfaserkabel mithilfe des Stereo- oder digitalen Audioeingangs.
Downloads
Dokumente
| Größe | |
Data Sheet
aktualisiert: Apr 2026
|
566 KB |
Manuals
| Größe | |
|
|
46,4 KB |
|
|
3,9 MB |
BIM Objects
| Größe | |
|
|
Firmware
| Größe | |
|
|
488 KB |
|
|
937 KB |
Quick Start Guides
| Größe | |
|
|
665 KB |
Whitepapers
| Größe | |
|
|
484 KB |
Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.
Eigenschaften
- HDCP-Konformität über Glasfaser – Übertragen Sie HDCP-konformes Video einschließlich HDMI bis zu 10 km (über 6 Meilen)
- Führende Datenrate der Branche – DXLink setzt mit einer optischen Übertragungsrate von 10 Gbps neue Maßstäbe
- Sicher und isoliert – Glasfaser bietet von Natur aus zusätzliche Sicherheit und elektrische Isolation und ist daher die bevorzugte Transportmethode für viele sicherheitskritische Umgebungen
- InstaGate Pro®-Technologie – Integrieren Sie HDCP mühelos in Systemdesigns und genießen Sie problemloses Matrix-Switching zu allen konformen Displays – ohne Werkzeuge, ohne Verzögerungen und ohne Schlüsselbeschränkungen – es funktioniert einfach
- Vor Ort wartbare Glasfasermodule – Entfernen und ersetzen Sie SFP-Module einfach vor Ort
- Multi-Format-Analoganschluss und HDMI-Anschluss – Unterstützt ältere Analogsignale – RGBHV, Component, S-Video und Composite sowie digitale HDMI/HDCP-, DisplayPort- und DVI-Signale
*Siehe Duplex-Modelle für bidirektionale Steuerung über Glasfaser. Simplex-Modelle unterstützen keinen Kontrolltransport über Glasfaser (z. B. Ethernet, USB, IR, serielle Steuerung oder EDID); wenn sie jedoch als Teil einer vollständigen Enova DGX-Lösung verwendet werden, kann die Steuerung bereitgestellt werden, falls eine zusätzliche unabhängige Netzwerkverbindung vorhanden ist. Weitere Informationen finden Sie im „Instruction Manual – Enova DGX Digital Media Switchers".
Spezifikationen
| Dimensions (HWD) | 1" x 8 3/4" x 5 1/5" (2.54 cm x 22.12 cm x 13.08 cm) |
| DxLink Fiber | Fiber Connector: LC Duplex conforming to ANSI TIA/EIA 604-10 (FOCIS 10A); Fiber Cable Type: 9/125µm; Fiber Cable Length: 10 km (6.21 miles) |
| USB (HID) | (1) USB Mini A/B Connector ("HOST") |
| Front Connectors | Advanced Configuration Interface: (1) USB Mini-B Connector ("PROGRAM"); Local Loopback Output Connector: (1) HDMI Type A Female, non-scaling ("LOCAL OUT") |

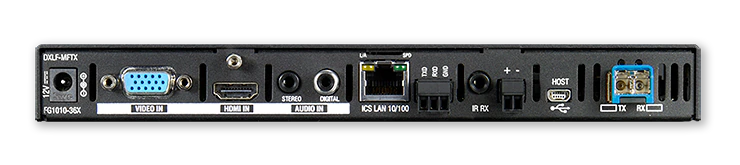

| Back Connectors | Video Input: (1) HD-15 (RGBHV, RGBs, RGsB, Y/Pb/Pr, Y/c / S-Video, composite (breakout cable is required for RGB formats); HDMI Input: (1) HDMI Type A Female; Analog Stereo Input: (1) 3.5mm Mini-Stereo Jack; S/PDIF Digital Audio Input: (1) RCA Jack |
| HDMI | Compatible Formats: HDMI, HDCP , DVI |
| HDMI Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i; 3D Format Support: Yes |
| HDMI Audio | Audio Format Support: Dolby TrueHD, Dolby Digital, DTS-HD Master Audio, DTS, 2 CH through 8 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; Audio Resolution: 16 bit to 24 bit |
| HDCP & DDC/EDID | HDCP Support: Supports AMX HDCP InstaGate Pro Technology. DXLink fiber products have HDCP key support for up to 16 sinks per output, independent of source device; DDC/EDID Support: Yes |
| Analog Video Compatible Formats | RGBHV, RGBs, RGsB, YPbPr (HDTV), Y/c (S-Video), C (Composite) |
| Analog Video Resolution Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i |
| Audio (Analog & Digital S/PDIF) | S/PDIF Audio Format Support: Dolby Digital, DTS, 2 CH L-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; S/PDIF Resolution: 16 to 24 bit |
| FG Numbers | FG1010-361 |
