AMX MXD-1001

Größere Bilder

Ersatzprodukte

MXA-FMK-10

Bündige Montage-Kit für 10" Modero X® Serie Wandmontage Touch Panels
MXA-RMK-10

Rack Mount Kit für 10" Modero X Series Landscape Touch Panel
MXA-MPL

Modero X® und Modero S Series Multi Preview Live
PS-POE-AF-TC

PoE-Injektor, 802.3AF-konform
CB-MXP10

Unterputzgehäuse und Abdeckplatte für die 10" Wandmontage Modero X® Series Touch Panels
CB-MXP10-F

Bündig montiertes Rohbauelement und Abdeckplatte zur Verwendung mit MXA-FMK-10 Bündig-Montageset für 10,1" Modero X® Series wandmontierte Touch Panels
MXA-CLK

Modero X® und Modero S Series Screen Cleaning Kit
MXA-USB-C

USB-Anschlussabdeckungen für die Modero X® und Modero S Series Touch Panels

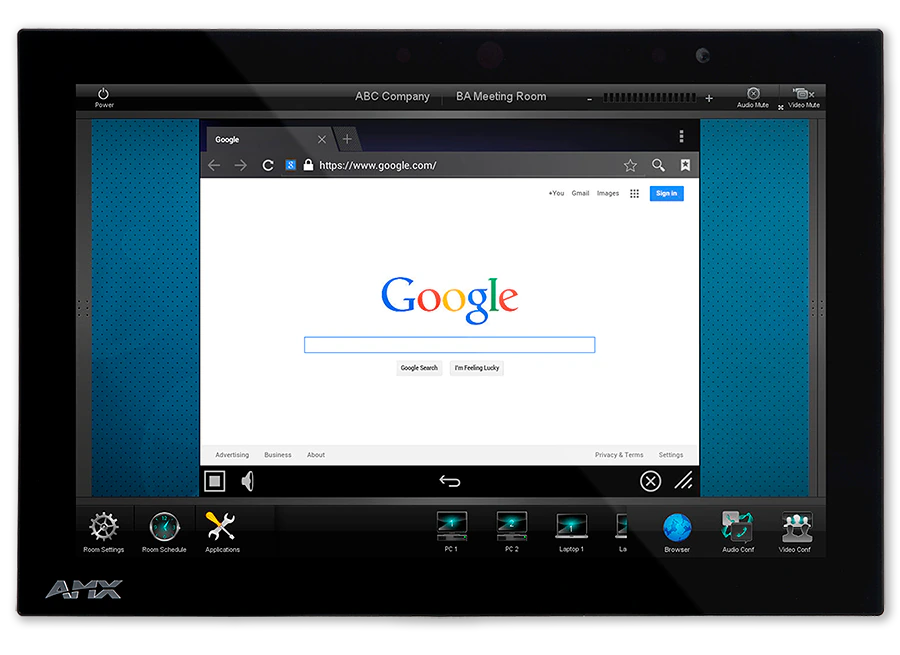

Das MXD-1001 / 10,1" Modero X^® Series G5 Wandmontage-Touchpanel ist eine hochwertige Benutzeroberfläche mit G5-Grafikengine und bietet überlegene Leistung. Dieses elegant gestaltete Touchpanel wurde für dedizierte Raumsteuerung oder Planung entwickelt und bietet schnelle und flüssige Animationen und Übergänge sowie einen Quad-Core-Prozessor, der mehr als ausreichende Rechenleistung für die anspruchsvollsten Anwendungen heute und in der Zukunft bietet. Das MXD-1001 verfügt auch über einen integrierten Webbrowser und Dokumentbetrachter, die es Benutzern ermöglichen, während Meetings oder Vorträgen auf Echtzeitinformationen zuzugreifen.

Das MXD-1001 ist für Benutzerfreundlichkeit konzipiert und bietet kapazitives Touchglas von Kante zu Kante mit Multi-Touch-Funktionen. Das charakteristische Design ergänzt auch die anspruchsvollsten Tagungsräume und Häuser, mit verschiedenen Montageoptionen für zusätzliche Sicherheit und Komfort.

Mehr Details

Das MXD-1001 ist ideal für Konferenzräume, Besprechungszimmer oder Auditorien, in denen eine Premium-Kontrollfläche benötigt wird, um gleichzeitigen Zugriff auf mehrere Funktionen zu bieten und dabei elegant diskret zu bleiben.
Im höheren Bildungsbereich ist das MXD-1001 ideal für Hörsäle, Auditorien, Theater für darstellende Künste und Konferenzräume, die umfangreiche Kontrollfunktionen erfordern.
In Wohnräumen ist es perfekt für Küchen, Schlafzimmer oder Home Offices, wo es zur Verwaltung von Systemen im gesamten Haus eingesetzt werden kann.
Das MXD-1001 kann als Planungspanel für hochwertige Besprechungsräume und Auditorien verwendet werden.
Alle Wandmontage-Panels der Modero X Serie sind ideal für Empfangsbereiche oder andere Versammlungsorte, an denen Master-Kalender zusammen mit gestreamten Informationen aus dem Web wie Wetter und Aktienkurse angezeigt werden können.

Downloads

Dokumente

	Größe	Hochgeladen
Comparison Chart aktualisiert: Apr 2026	173 KB	Apr 2026

CAD Drawings

	Größe	Hochgeladen
Pictorial Drawing - MXD-1000-P, 10.1" Modero X Series Portrait Wall Mount Touch Panel (PDF) aktualisiert: Okt 2020	207 KB	Okt 2020
Pictorial Drawing - MXD-1000-P, 10.1" Modero X Series Portrait Wall Mount Touch Panel (DXF) aktualisiert: Okt 2020	5,99 MB	Okt 2020
Pictorial Drawing - MXD-1000-P, 10.1" Modero X Series Portrait Wall Mount Touch Panel (DWG) aktualisiert: Okt 2020	1,63 MB	Okt 2020
Pictorial Drawing - MXD-1000-L, 10.1" Modero X Series Landscape Wall Mount Touch Panel (PDF) aktualisiert: Okt 2020	206 KB	Okt 2020
Pictorial Drawing - MXD-1000-L, 10.1" Modero X Series Landscape Wall Mount Touch Panel (DXF) aktualisiert: Okt 2020	17,7 MB	Okt 2020
Pictorial Drawing - MXD-1000-L, 10.1" Modero X Series Landscape Wall Mount Touch Panel (DWG) aktualisiert: Okt 2020	4,76 MB	Okt 2020

BIM Objects

	Größe	Hochgeladen
MXD-1001 - BIM Object aktualisiert: Aug 2019		Aug 2019

Software

	Version	Größe	Hochgeladen
TPDesign5 Version 1.5.111, veröffentlicht: Okt 2018	1.5.111	46,1 MB	Okt 2018
G5 Support Files Version 1.5.69, veröffentlicht: Jun 2023	1.5.69	2,47 MB	Jun 2023

Firmware

	Version	Größe	Hochgeladen
Modero G5 (MD & MT) Touch Panel Firmware Version 1.8.55, veröffentlicht: Okt 2022	1.8.55	276 MB	Okt 2022

Data Sheets

	Größe	Hochgeladen
Data Sheet - MXD-1001 aktualisiert: Okt 2020	666 KB	Okt 2020

Quick Start Guides

	Größe	Hochgeladen
Quick Start Guide - MXD-1001 Modero X Series G5 Wall/Flush Mount Touch Panel aktualisiert: Okt 2020	362 KB	Okt 2020

A&E (Architectural & Engineering) Specifications

	Größe	Hochgeladen
A&E Spec - Modero X Series G5 10.1" Wall/Tabletop Touch Panels aktualisiert: Jun 2018	104 KB	Jun 2018

Whitepapers

	Größe	Hochgeladen
Digital Media Capabilities of the Modero X Series Touch Panels aktualisiert: Apr 2018	1,22 MB	Apr 2018

Safety Sheets

	Größe	Hochgeladen
Safety Instructions - Modero X Series G5 Touch Panels aktualisiert: Okt 2020	102 KB	Okt 2020

Touch Panel Files

	Größe	Hochgeladen
MXD-1001 RMS Scheduling Touch Panel File (1280x800) aktualisiert: Jul 2018	2,73 MB	Jul 2018
MXD-1001 RMS Scheduling Touch Panel File (800x1280) aktualisiert: Jul 2018	2,99 MB	Jul 2018
G5 Basic Drag and Drop Demo Touch Panel File (1280x800) aktualisiert: Jul 2018	2,36 MB	Jul 2018
G5 Advanced Drag and Drop Demo Touch Panel File (1280x800) aktualisiert: Jul 2018	2,55 MB	Jul 2018
G5 Supplemental Drag and Drop Demo Touch Panel File - Source Control (1280x800) aktualisiert: Jul 2018	5,31 MB	Jul 2018
G5 Supplemental Drag and Drop Demo Touch Panel File - TV Favorites (1280x800) aktualisiert: Jul 2018	6,77 MB	Jul 2018
G5 Listview Button/Dynamic Data Demos Touch Panel File aktualisiert: Jul 2018	66,2 MB	Jul 2018
MXT/D-1001 G5 Portrait Demo Touch Panel File (800x1280) aktualisiert: Jul 2018	2,86 MB	Jul 2018

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Eigenschaften

G5 Graphics Engine und Quad Core Processing – Die leistungsstärkste Verarbeitung der Branche bietet sanfte Gesten, Wischbewegungen, dynamische Neuordnung und verbesserte Animationen mit Übergängen – alles mit höheren Geschwindigkeiten für ein Erlebnis, das jeder Nutzer genießen wird
Vereinfachte Enterprise Touch Panel und Firmware-Updates – Stellen Sie Touch Panel-Dateien und Firmware-Dateien über eine Netzwerk-URL bereit und aktualisieren Sie sie für vereinfachte unternehmensweite Updates
Integrierter Webbrowser, Dokumentbetrachter und Enzo Sharing – Vereinfacht den Zugriff auf Echtzeit-Inhalte und Dokumente während Besprechungen sowie deren Präsentation. Zeigen Sie eine Vorschau von Dateien an, auf die über den nativen Webbrowser, USB oder Cloud-Storage-Apps zugegriffen wird, bevor Sie Inhalte direkt an Enzo senden. Ein bevorstehendes Firmware-Release ermöglicht es, Apps über den integrierten G5 App Update Manager zu aktualisieren oder zu deaktivieren.
Einstellbare Sicherheitsmodi – Mit der Möglichkeit, zwischen Hochsicherheits- oder benutzerdefinierten Modi zu wählen, können Administratoren die Sicherheitsstufen des Panels für Zugriff, Netzwerk und Kommunikation anpassen.
Perfekt aus jedem Blickwinkel – Umfasst In-Plane Switching (IPS) für die breitesten Betrachtungswinkel und die genaueste Farbwiedergabe auf dem Markt
Verbesserte Benutzerfreundlichkeit – Die Modero X Serie bietet intuitive UI-Funktionalität mit: Gesten, Wischbewegungen, dynamischer Neuordnung und erweiterten Animationsfunktionen
Großzügige Montagemöglichkeiten – Zusätzlich zur Wandmontage können Sie das 10,1" Modero X Series Landscape Wall/Flush Mount Touch Panel direkt auf einem Geräteständer montieren – mit dem optionalen MXA-RMK-10 Modero X Series Rack Mount Kit (FG5969-62)
Dynamische Daten mit Listview-Schaltflächen anzeigen und auswählen – Zeigen Sie eine Liste von Einträgen an, die von einer dynamischen Datenquelle generiert werden (z. B. Telefonbuchkontakte, Anrufprotokolle, RSS-Feed oder andere Echtzeit-Datenquellen), sodass der Benutzer scrollen oder suchen kann, um eine Auswahl zu treffen. Demos sind im UI Resource Center verfügbar

*Produktaktualisierungsmitteilung: Near Field Communication™ (NFC) und High Frequency RFID (HF RFID) werden nicht mehr als Produktfunktionen für alle AMX Modero X® Series Touch Panels enthalten sein, die ab dem 1. Oktober 2017 versendet werden.

Spezifikationen

Display Size (WH)	Landscape: 9.9" x 6.7" (252 mm x 170 mm), 12.0" (304 mm) diagonal, Portrait: 6.7" x 9.9" (170 mm x 252 mm), 12.0" (304 mm) diagonal
Viewable Area (WH)	Landscape: 8.5" x 5.3" (217mm x 136mm), 10.1" (257mm) diagonal, Portrait: 5.3" x 8.5" (136 mm x 217 mm), 10.1" (257mm) diagonal
Resolution	Landscape: 1280x800, Portrait: 800x1280
Viewing Angle	Vertical: ± 89°, Horizontal: ± 89°
Aspect Ratio	Landscape: 16:9, Portrait: 9:16
Touch Overlay	Projected capacitive, multi-touch support, 3 simultaneous max
Graphics Engine	AMX G5
Front Panel Components	Light Sensor, Proximity Detector, Camera, LED Indicators, Sleep button. See Data Sheet for details.
Power Consumption	Full-on: 12.95 W maximum
Temperature Range	Operating: 32° F to 104° F (0° C to 40° C)
Networking	Support for static/dynamic IPv4 and static IPv6
FG Numbers	FG5968-49 (Landscape) FG5968-48 (Portrait)
